- •Введение.
 - •Необходимо модернизировать ящик сопротивлений для повышения грузоподъёмности с 5т до 10т
 - •Расчет механических и электромеханических характеристик.
 - •2R сопротивление
 - •Расчёт эквивалентного момента инерции
 - •10R сопротивление. Сопротивление ротора 0.11 Ом, значит величина добавочного сопротивления будет равна 1.1 Ом

2R сопротивление
s  |
		M.(Н*м)  |
		I. (А)  |

 n(об/мин)  |
	|
  |

  |

  |

  |
	|
-0,55  |
		289  |
		-169,928  |
		-1200  |

  |

-0,3  |
		251  |
		-117,937  |
		-1150  |

  |

-0,1  |
		188  |
		-61,6476  |
		-1100  |

  |

-0,05  |
		101  |
		-36,6106  |
		-1050  |

  |

0  |
		10  |
		-5  |
		-1000  |

  |

0,05  |
		28  |
		-6,49358  |
		-950  |

  |

0,1  |
		46  |
		-9,02244  |
		-900  |

  |

0,15  |
		64  |
		-11,9463  |
		-850  |

  |

0,2  |
		82  |
		-15,0364  |
		-800  |

  |

0,25  |
		100  |
		-18,2084  |
		-750  |

  |

0,3  |
		118  |
		-21,4259  |
		-700  |

  |

0,35  |
		136  |
		-24,6711  |
		-650  |

  |

0,4  |
		154  |
		-27,9343  |
		-600  |

  |

0,45  |
		172  |
		-31,21  |
		-550  |

  |

0,5  |
		190  |
		-34,4945  |
		-500  |

  |

0,55  |
		208  |
		-37,7856  |
		-450  |

  |

0,6  |
		226  |
		-41,0817  |
		-400  |

  |

0,65  |
		244  |
		-44,3816  |
		-350  |

  |

0,7  |
		262  |
		-47,6846  |
		-300  |

  |

0,75  |
		280  |
		-50,99  |
		-250  |

  |

0,8  |
		289,8462  |
		-53,5559  |
		-200  |

  |

0,85  |
		308,8525  |
		-56,9564  |
		-150  |

  |

0,9  |
		314  |
		-59,0778  |
		-100  |

  |

0,95  |
		316,323  |
		-60,9078  |
		-50  |

  |

1  |
		299,4759  |
		-60,8039  |
		0  |

  |

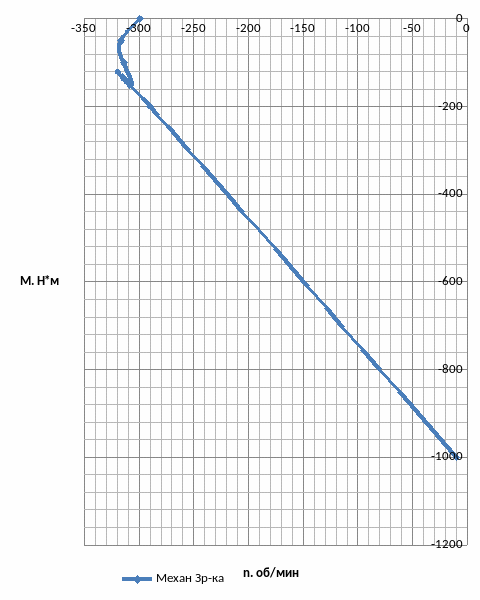

рис Рис 2.1 Мех. Хар-ка с 2R
 Данные ниже приведённых таблиц рассчитываются по следующим формулам (1,5) до Sкр и по (1.6).
 4r сопротивления  |

  |

  |
	|||
s  |
		M.(Н*м)  |
		I. (А)  |

 n(об/мин)  |
	||
  |

  |

  |
		-1200  |
	||
-0,3  |
		251  |
		-117,937  |
		-1150  |
	||
-0,1  |
		188  |
		-61,6476  |
		-1100  |
	||
-0,05  |
		101  |
		-36,6106  |
		-1050  |
	||
0  |
		10  |
		-2,5  |
		-1000  |
	||
0,05  |
		26  |
		-3,19923  |
		-950  |
	||
0,1  |
		42  |
		-4,3732  |
		-900  |
	||
0,15  |
		58  |
		-5,73755  |
		-850  |
	||
0,2  |
		74  |
		-7,18462  |
		-800  |
	||
0,25  |
		90  |
		-8,6731  |
		-750  |
	||
0,3  |
		106  |
		-10,1849  |
		-700  |
	||
0,35  |
		122  |
		-11,7109  |
		-650  |
	||
0,4  |
		138  |
		-13,2462  |
		-600  |
	||
0,45  |
		154  |
		-14,788  |
		-550  |
	||
0,5  |
		170  |
		-16,3344  |
		-500  |
	||
0,55  |
		186  |
		-17,8842  |
		-450  |
	||
0,6  |
		202  |
		-19,4366  |
		-400  |
	||
0,65  |
		218  |
		-20,9911  |
		-350  |
	||
0,7  |
		234  |
		-22,5471  |
		-300  |
	||
0,75  |
		250  |
		-24,1044  |
		-250  |
	||
0,8  |
		266  |
		-25,6628  |
		-200  |
	||
0,85  |
		282  |
		-27,222  |
		-150  |
	||
0,9  |
		289,8462  |
		-28,3885  |
		-100  |
	||
0,95  |
		308,8525  |
		-30,0946  |
		-50  |
	||
1  |
		314  |
		-31,1256  |
		0  |
	||

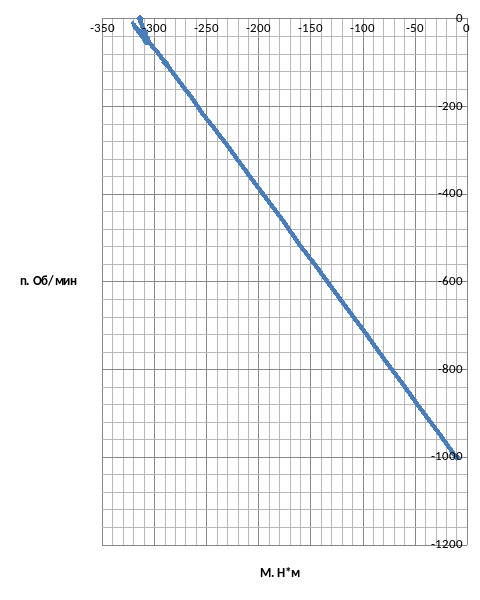

Рис 2.3 Мех. Хар-ка с 4R
Данные ниже приведённых таблиц рассчитываются по следующим формулам (1,5) до Sкр и по (1.6). При добавлении последней ступени значением в 10R мы получаем максимальный наклон механической характеристики и максимальный пусковой момент.
10r сопротивлений
  |

  |

  |
	|
-0,55  |
		289  |
		169,928  |
		-1200  |

-0,3  |
		251  |
		-117,937  |
		-1150  |

-0,1  |
		188  |
		-61,6476  |
		-1100  |

-0,05  |
		101  |
		-36,6106  |
		-1050  |

0  |
		10  |
		-1,25  |
		-1000  |

0,05  |
		23  |
		-1,56327  |
		-950  |

0,1  |
		36  |
		-2,0788  |
		-900  |

0,15  |
		49  |
		-2,6824  |
		-850  |

0,2  |
		62  |
		-3,32647  |
		-800  |

0,25  |
		75  |
		-3,99147  |
		-750  |

0,3  |
		88  |
		-4,66846  |
		-700  |

0,35  |
		101  |
		-5,35289  |
		-650  |

0,4  |
		114  |
		-6,04224  |
		-600  |

0,45  |
		127  |
		-6,735  |
		-550  |

0,5  |
		140  |
		-7,4302  |
		-500  |

0,55  |
		153  |
		-8,12724  |
		-450  |

0,6  |
		166  |
		-8,82566  |
		-400  |

0,65  |
		179  |
		-9,52517  |
		-350  |

0,7  |
		192  |
		-10,2255  |
		-300  |

0,75  |
		205  |
		-10,9266  |
		-250  |

0,8  |
		218  |
		-11,6283  |
		-200  |

0,85  |
		231  |
		-12,3304  |
		-150  |

0,9  |
		244  |
		-13,0329  |
		-100  |

0,95  |
		257  |
		-13,7357  |
		-50  |

1  |
		267  |
		-14,359  |
		0  |

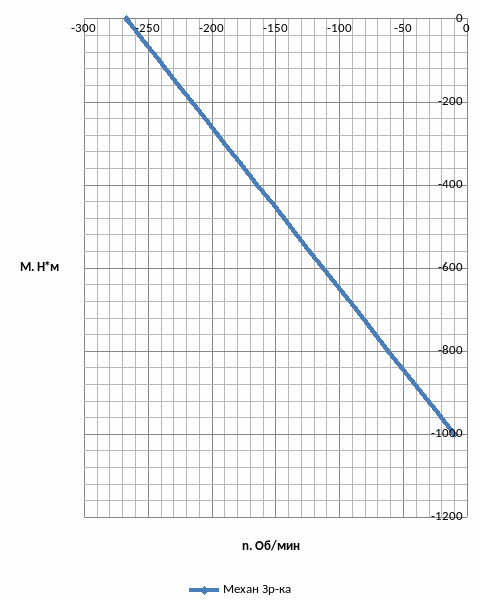

Рис 2.4 Мех. Хар-ка с 10R

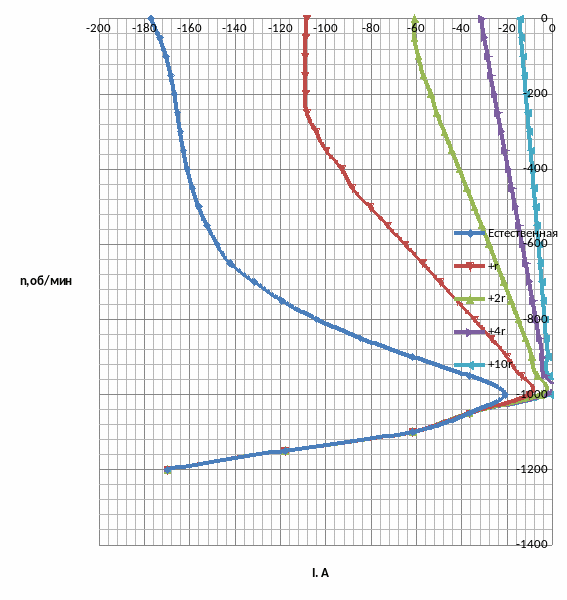

Рис 2.5 Электромеханические характеристики
Расчет нагрузочных характеристик
Поскольку наш кран расчитан на 5т то мы расчитываем статическую нагрузку и момент нагрузки именно на 5т
Нагрузка 5т
Рассчитываем статическую нагрузку по формуле
Рассчитываем момент нагрузки по формуле
Н*м
Модернизация наша заключается в повышении грузоподъёмности крана для этого считаем статическую нагрузку и момент нагрузки на 10т
Нагрузка 10т
Рассчитываем статическую нагрузку по формуле
Vн.г – макс. скорость горизонтального перемещения груза (м/с)
Q – масса стрелы и груза.
ή – кпд редуктора
Рассчитываем момент нагрузки по формуле
Н*м
По данным расчета можно сделать вывод о том, что момент нагрузки изменяется незначительно – на 11,9 единиц и не достигает номинального значения. Следовательно, это не повлияет на перегрузочную способность данного привода и несущественно исказит переходные характеристики.
6. Расчет и построение механической характеристики при переключении скоростей.
Так как для асинхронных двигателей с фазным ротором пуск, реверс, торможение, регулирование скорости необходимо осуществлять
при наложенных на ток и момент ограничениях, то, как следует из анализа механических и электромеханических характеристик разгон двигателя до естественной характеристики следует производить через промежуточные пусковые характеристики.
Характеристика с максимальным сопротивлением роторной цепи необходима для выбора минимального зазора (предотвращение динамического удара зубчатых передач) т.к имеет наименьшую скорость.
За момент переключения. Мпер=(1,1-1,2)Мном =133.5Н*м. Все броски моментов
при переходе двигателя на новую технологическую характеристику
должны быть равны допустимому моменту. В данной ситуации это возможно только при максимальном пиковом моменте Mmax пуск=(0,8-0,85)Мmax =267 Н*м
Результаты расчета и построения пусковых характеристик представлены на графике .Ниже на рисунке показана диаграмма переключения пусковых сопротивлений и их влияние на механические характеристики с исходным ящиком сопротивлений т.е до модернизации.
M.(Н*м)  |
		n(об/мин)  |

-267  |
		0  |

-133,5  |
		-520  |

-160  |
		-520  |

-133,5  |
		-600  |

-150  |
		-600  |

-133,5  |
		-650  |

-175  |
		-650  |

-133,5  |
		-750  |

-308,852  |
		-750  |

-289,846  |
		-800  |

-251,2  |
		-850  |

-188,4  |
		-900  |

-101,838  |
		-950  |

-10  |
		-1000  |

37  |
		-1030  |

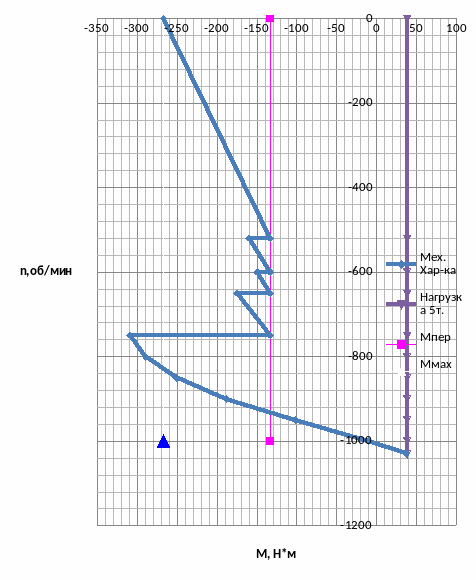

Рис 3. Пусковая хар-ка.
Далее проведем анализ переходных процессов до модернизации.
Как видно из графика пуск двигателя начинается с характеристики с максимальным сопротивлением и заканчивается на е.х. При достижении определенного момента (момента переключения) срабатывает реле времени Для того чтобы настроить реле на определенное время срабатывания нужно рассчитать переходной процесс при ступенчатом пуске двигателя с хар – ки 10R на Е.Х.
Для начала необходимо рассчитать приведенный момент инерции привода к валу двигателя.
