Контрольные вопросы
Составьте уравнения по второму правилу Кирхгофа для коллекторной и базовой цепей транзистора.
Объясните назначение резистора R в цепи базы.
Сформулируйте способ определения коэффициента передачи по току транзистора по графику выходной характеристики.
Объясните, как с помощью выходной характеристики и линии нагрузки определить пригодность транзистора для использования с заданной нагрузкой.
Объясните, как с помощью характеристик транзистора определить сопротивление резистора в цепи базы для обеспечения надёжной работы транзистора в ключевом режиме. ЭДС ЕБ считать известной.
Библиографический список
Бреус А. И. Электроника : учеб. пособие для вузов / А. И. Бреус, К. И. Савченко, Ю. М. Сподобаев; под ред. А. И. Бреуса. – М. : Радио и связь, 2001.
Гусев В. Г. Электроника и микропроцессорная техника : учеб. для вузов / В. Г. Гусев, Ю. М. Гусев. – 3-е изд., перераб. и доп. – М. : Высш. шк., 2004.
Прянишников В. А. Электроника : полный курс лекций / В. А. Прянишников. – 5-е изд. – СПб. : Корона-принт; М. : Бином-Пресс, 2006.
Варжицкий Л. А. Линейные цепи постоянного и гармонического тока : методические указания и задания для выполнения расчётно-графических работ по дисциплине «Электротехника и электроника» для студентов специальности «Мехатроника». – Самара : СамГАПС, 2007. – 27 с.
Общие требования к оформлению учебных текстовых и графических документов : методические указания к оформлению курсовых проектов, расчётно-графических и курсовых работ, рефератов для студентов всех форм обучения электротехнических специальностей в 2 ч. Часть 1 / Л. А. Плешакова. – Самара : СамГУПС, 2007. – 56 с.
Общие требования к оформлению учебных текстовых и графических документов : методические указания к оформлению курсовых проектов, расчётно-графических и курсовых работ, рефератов для студентов всех форм обучения электротехнических специальностей в 2 ч. Часть 2 / Л. А. Плешакова. – Самара : СамГУПС, 2007. – 36 с.
ПРИЛОЖЕНИЕ
Инструкция по использованию осциллографа gos-620
1. Назначение органов управления
Осциллограф GOS-620 – универсальный однолучевой двухканальный прибор с шириной полосы пропускания сигнала от 0 до 20 MГц и максимальной чувствительностью усилителя вертикальной развёртки – 1мВ/дел. Генератор горизонтальной развёртки обеспечивает масштаб по оси времени до 0,2 мкС/дел.
Прибор питается от сети переменного тока с напряжением 220 В 15 % и частотой 50 Гц 0,5 Гц. Мощность, потребляемая прибором от сети при номинальном напряжении, не превышает 45 ВА.
Осциллограф использует 6-дюймовую прямоугольную электронно-лучевую трубку катодного типа.

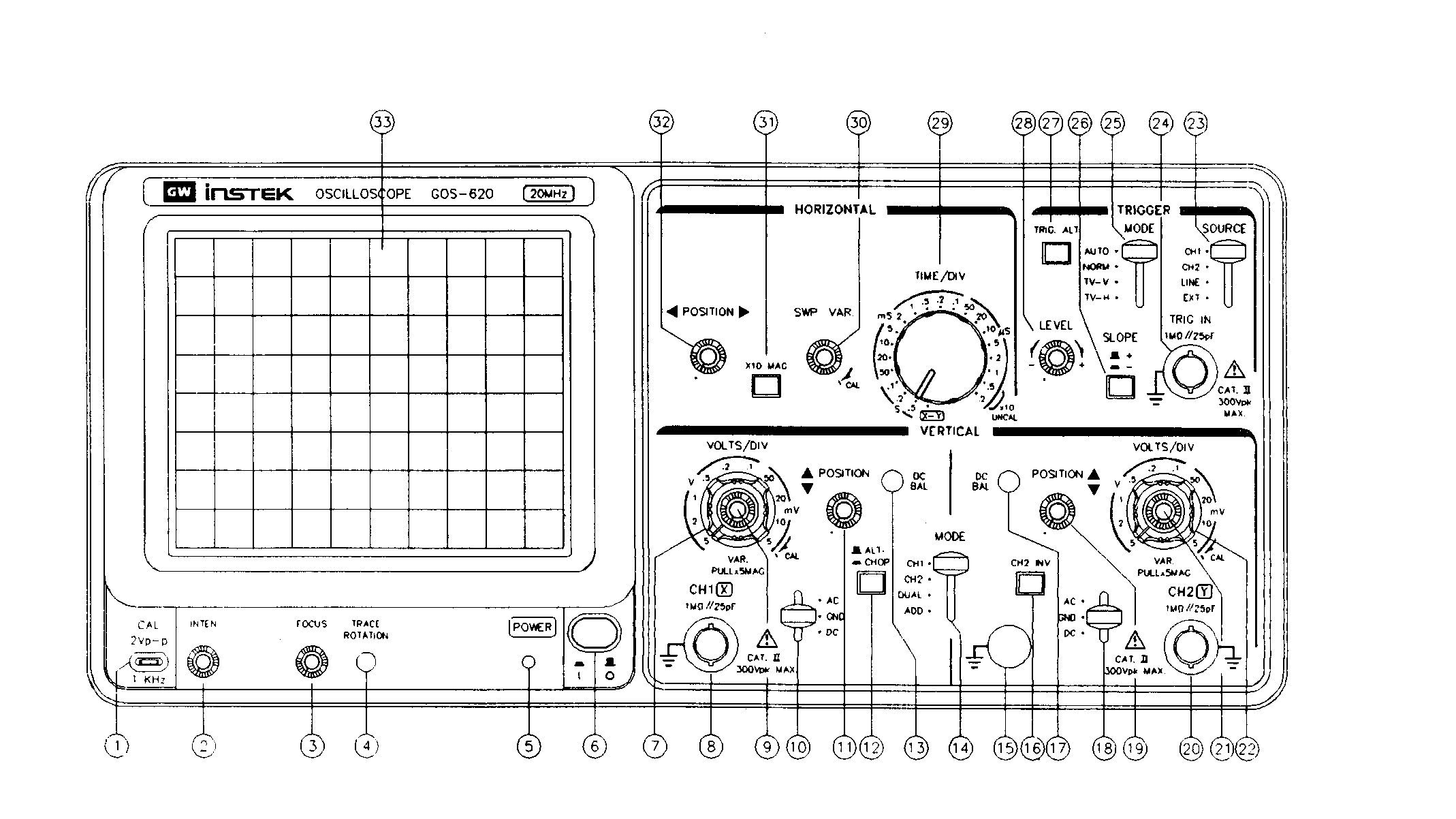

Лицевая панель прибора схематично изображена на рис. П1, где для всех органов управления указаны позиционные номера, которые используются в качестве ссылок при описании их назначения. Назначение органов управления, их обозначения и соответствующие позиционные номера сведены в таблицу П1.
Рис. П1. Расположение органов управления осциллографа
ПРИЛОЖЕНИЕ
Таблица П1
Поз. номер |
Обозначение |
Назначение |
Примечание |
1 |
CALL |
Не использовать |
|
2 |
INTEN |
Регулятор яркости луча |
Установить минимальную |
3 |
FOCUS |
Фокусировка луча |
|
4 |
TRACE ROTATION |
Не использовать |
|
5 |
|
Индикатор сети |
|
6 |
POWER |
Клавиша включения питания |
Для включения нажать |
7 (22) |
VOLTS / DIV |
Ступенчатая установка чувствительности каналов 1 и 2 соответственно |
Чувствительность усилителя вертикального отклонения, dim=В/дел |
8 |
CH1 |
Вход канала 1 |
|
9 (21) |
VAR. PULL5MAG |
Плавная установка чувствительности каналов 1 и 2 соответственно. Крайнее правое (фиксированное) положение «CAL» – калиброванные значения скорости развёртки |
При вытянутой «на себя» ручке происходит увеличение чувствительности в 5 раз |
10 |
AC - GND - DC |
Переключатель входа усилителей вертикального отклонения, в позиции «GND» –источник отключен, вход закорочен |
АС – полоса 10 Гц – 20 МГц; DC – 0-20 МГц |
11 (19) |
POSITION |
Регулировка положения осциллограмм каналов 1 и 2 по вертикали |
|
12 |
ALT. CHOP |
Кнопка выбора режима коммутации каналов |
Должна быть отжата |
13 (17) |
DC BAL |
Балансировка усилителей каналов 1 и 2 соответственно |
При работе не используются |
14 |
MODE |
Переключатель режима работы усилителя CH1 – первый канал; CH2 – второй канал |
DUAL – оба сигнала раздельно, ADD – их сумма |
15 |
|
Клемма заземления корпуса прибора |
|
16 |
INV CH2 |
Клавиша инвертирования сигнала в канале 2 |
При нажатой клавише на экран выводится « – UCH2 » |
17 |
DC BAL |
см поз.13 |
При работе не используются |
18 |
AC - GND - DC |
см. поз. 10 |
|
19 |
POSITION |
см. поз. 11 |
|
20 |
CH2 |
Вход канала 2 |
|
ПРИЛОЖЕНИЕ
Продолжение табл. П1
Поз. номер |
Обозначение |
Назначение |
Примечание |
21 |
VAR. PULL5MAG |
см. поз. 9 |
|
22 |
VOLTS / DIV |
см. поз. 7 |
|
23 |
SOURCE |
Клавиша выбора источника синхросигнала |
CH1 – от сигнала канала 1 LINE – от сети 220В/50 Гц EXT – от сигнала на разъёме TRIG. IN (поз. 24)
|
24 |
TRIG. IN |
Вход для сигнала внешней синхронизации |
Входное сопротивление – 1 МОм, 25 пФ |
25 |
TRIGGER MODE |
Выбор режима запуска развёртки (AUTO – запуск от внутреннего генератора) |
NORM – запуск от сигнала CH1 или CH2 |
26 |
SLOPE |
Переключатель полярности синхросигнала: «+» – запуск положительным перепадом, «-» – запуск отрицательным перепадом сигнала |
Изменение полярности приводит к «сдвигу» осциллограмм вдоль оси времени |
27 |
TRIG ALT |
Переключатель синхронной смены сигнала запуска развёртки сигналом CH1 или CH2 |
При измерении разности фаз клавиша должна быть отжата |
28 |
LEVEL |
Установка уровня сигнала, при достижении которого запускается развёртка |
|
29 |
TIME / DIV |
Ступенчатая установка «скорости» развёртки. Обозначает интервал времени, за который луч «проходит» сторону квадрата сетки |
Положение «X-Y» используется для наблюдения фигур Лиссажу |
30 |
SWP.VAR |
Плавная регулировка «скорости» развёртки в 2,5 раза |
При измерениях временных интервалов и разности фаз должна находиться в крайнем правом положении «CAL» |
31 |
10 MAG |
Клавиша увеличения «скорости» развёртки в 10 раз |
Обычно не применяется |
32 |
POSITION |
Смещение осциллограмм вдоль оси Х |
Общая регулировка для обоих каналов |
33 |
– |
Экран электронно-лучевой трубки |
Сторона квадрата координатной сетки равна одному делению (DIV) |
