ПРОКУДІН С.О., ІВЛІЕВ А.І.
МЕТОДИЧНІ ВКАЗІВКИ
до виконання практичних робіт з дисципліни
«ПРОЕКТУВАННЯ ТА ОРГАНІЗАЦІЯ ВИРОБНИЦТВА КОМПОЗИЦІЙНИХ, ПОРОШКОВИХ МАТЕРІАЛІВ ПОКРИТТІВ»
Рекомендовано Методичною радою НУК
Електронне видання
комбінованого використання на DVD-ROM
Миколаїв НУК 2013
УДК 621.762 (076)
ББК 34.39 я73
П80
Укладачі:
С.О.Прокудін, канд. техн. наук, доцент
А.І.Івлієв, канд. техн. наук, доцент
Рецензент Н.Ю. Лебедєва, канд. техн. наук, доцент
Прокудін С.О.
П80 Методичні вказівки до виконання практичних робіт з дисципліни
«Проектування та організація виробництва композиційних, порошкових матеріалів
та покриттів» / С.О. Прокудін, А.І.Івлієв. - Миколаїв: НУК, 2013.-29с.
Подано загальні вимоги та рекомендації щодо тематики, змісту, порядку виконання, структури практичних робіт з дисципліни «Проектування та організація виробництва композиційних, порошкових матеріалів та покриттів» та завдання практичних робіт.
Призначено для студентів спеціальності 8.090103 «Композиційні та порошкові матеріали, покриття»
© Прокудін С.О., Івлієв А.І., 2013
© Національний університет кораблебудування
імені адмірала Макарова, 2013
Вступ
Дисципліна «Проектування та організація виробництва композиційних, порошкових матеріалів та покриттів» завершує цикл спеціальних технологічних дисциплін спеціальності 8.090103.
Дисципліна «Проектування та організація виробництва композиційних, порошкових матеріалів та покриттів» займає одне із центральних місць в металургії, оскільки вона формує теоретичні знання, практичні навички, виробляє компетенції, що дозволяють виконувати наступні види професійної діяльності: виробничо-технологічну; організаційно-управлінську; науково-дослідну; проектну.
В основу виконання практичних робіт покладена модель проектування автоматизованої виробничої системи, що включає комплекс виробничих ділянок і цехів машинобудівних виробництв і виробництва порошкових і композиційних матеріалів.
Важливим кроком на шляху автоматизації виробництва є розробка і створення програмних засобів, що перенастроюються – різного призначення обладнання з ЧПУ.
В умовах сучасного виробництва кожен спеціаліст повинен мати навички з виконання проектної роботи на конкретному об’єкті. З цього приводу у Навчальному плані кафедри матеріалознавства і технології металів для підготовки спеціалістів за спеціальністю «Композиційно та порошкові матеріали, покриття» передбачено виконання практичних робіт з дисципліни «Проектування та організація виробництва композиційних, порошкових матеріалів та покриттів».
Засвоєння відповідального теоретичного матеріалу відбувається після вивчення дисциплін: «Фізико-хімічні основи формування структури та властивостей порошкових і композиційних матеріалів», «Особливості виробництва порошкових матеріалів та виробів» та курсового проекту з дисципліни «Обладнання підприємств порошкової металургії».
У методичних вказівках автори не прагнули надати розгорнутий довідниковий матеріал, враховуючи, що дана інформація міститься у довідниковій літературі та інших джерелах
інформації. Методичні вказівки також містять список джерел літератури, які автори рекомендують для виконання практичних робіт.
Виконання практичних робіт з дисципліни «Проектування та організація виробництва композиційних, порошкових матеріалів та покриттів» є необхідним підготовчим етапом до вирішення більш складної задачі – дипломної роботи або проекту.
1. Структура та завдання практичних робот з дисципліни «Проектування та організація виробництва композиційних, порошкових матеріалів та покриттів »
1.1 Структура практичних робот
1.1.1 Мета і задачі практичних робот
Метою практичних занять по дисципліні є закріплення студентами теоретичного матеріалу за фахом, вироблення навичок, спеціальних знань і вмінь, необхідних для самостійної професійної проектної діяльності в області організації і проектування сучасного високоефективного автоматизованого машинобудівного виробництва, автоматизованого виробництва порошкових і композиційних матеріалів.
Завдання практичних занять по дисципліні. У результаті вивчення даної дисципліни студенти повинні вміти вирішувати наступні завдання:
засвоєні загальні положення і відомості по обладнанню і послідовності проектування виробничих систем машинобудівних підприємств, виробництва порошкових і композиційних матеріалів з урахуванням сучасних тенденцій їх розвитку та автоматизації виробничих процесів;
вивчені теоретичні основи та методика технологічного проектування виробничих систем;
придбані практичні навички, необхідні для самостійного виконання проектних розрахунків, вибору оптимальних варіантів проектних рішень, виконання розробок компонувальних планів ділянок і цехів, розробки техніко-економічного обґрунтування проектних рішень.
1.1.2 Варіанти завдань до виконання практичних робот.
У завданні на практичну роботу відображаються наступні початкові дані відповідно до індивідуального варіанту для кожного студента:
- Назва дисципліни,
- Номер варіанту завдання,
- Ескіз деталі,
- Необхідний рівень фізико-механічних і експлуатаційних властивостей деталі,
- Дата видачі завдання,
- Дата захисту курсової роботи.
Завдання на курсову роботу підписується студентом та викладачем.
Вихідні дані завдання по практичним роботам визначаються варіантом, номер якого
складається з двох груп цифр, при цьому перша група цифр визначає геометрію деталі
(див. Таблиця 1.1), а друга група цифр встановлює необхідний рівень властивостей
порошкової деталі
(див. Таблиця 1.2).

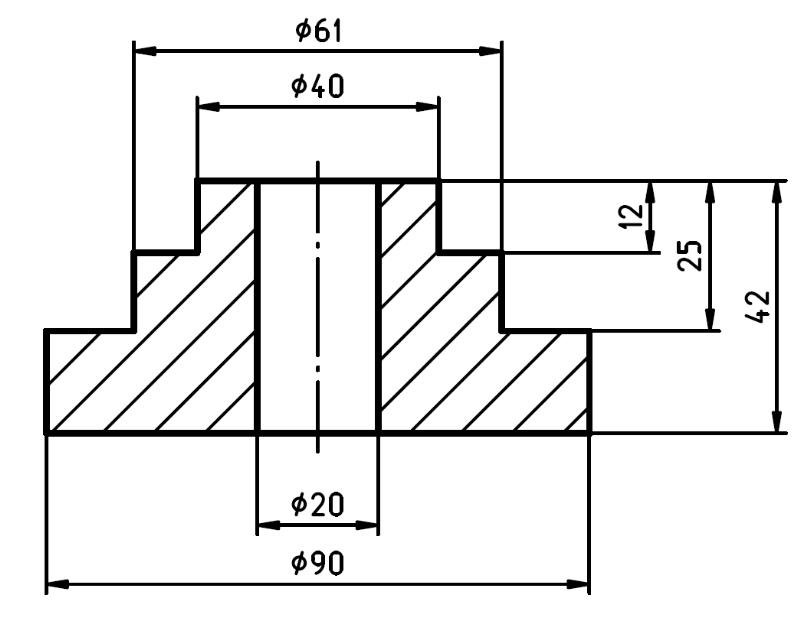

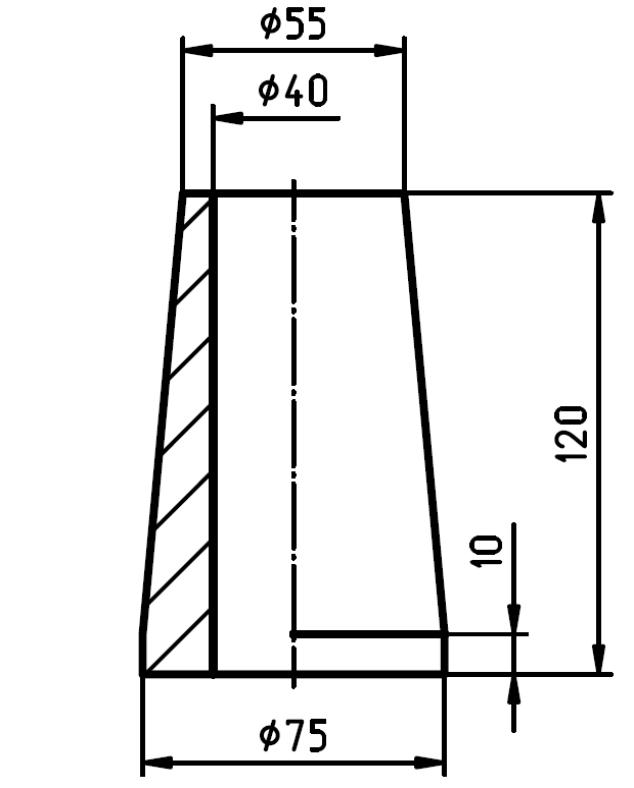

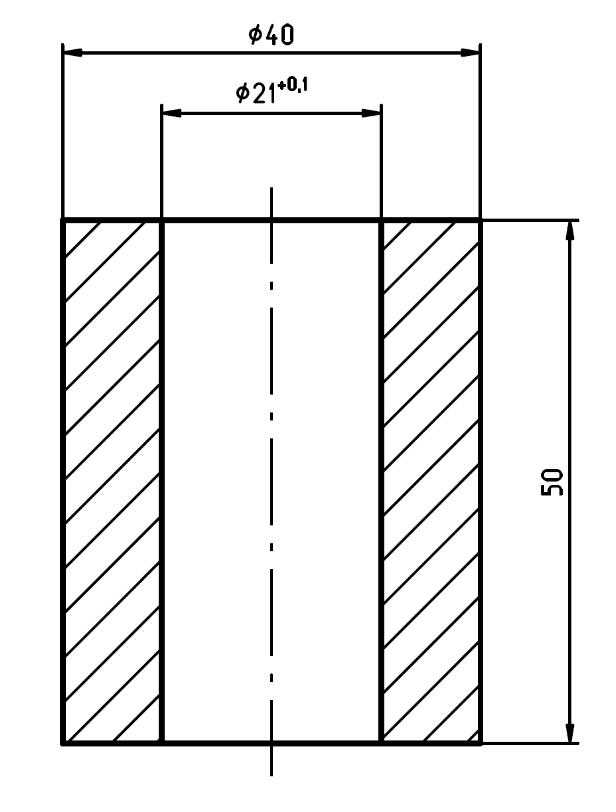

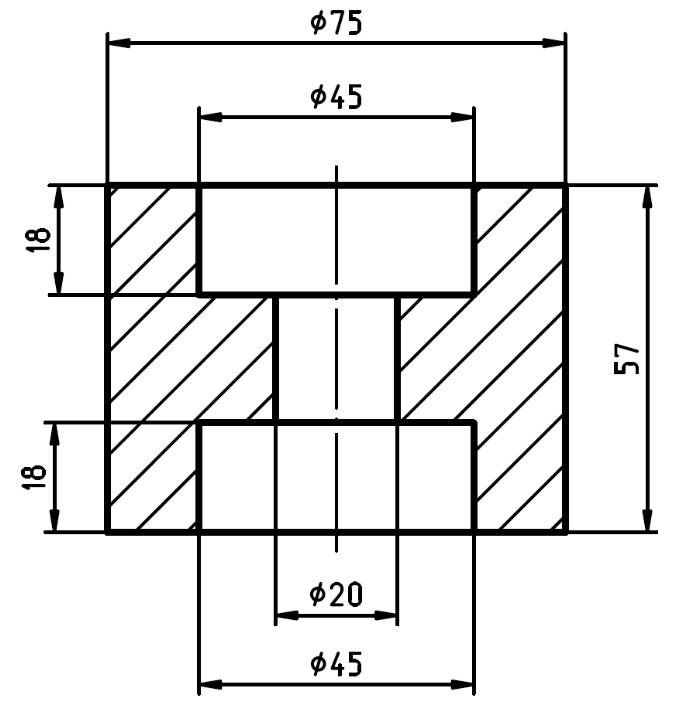

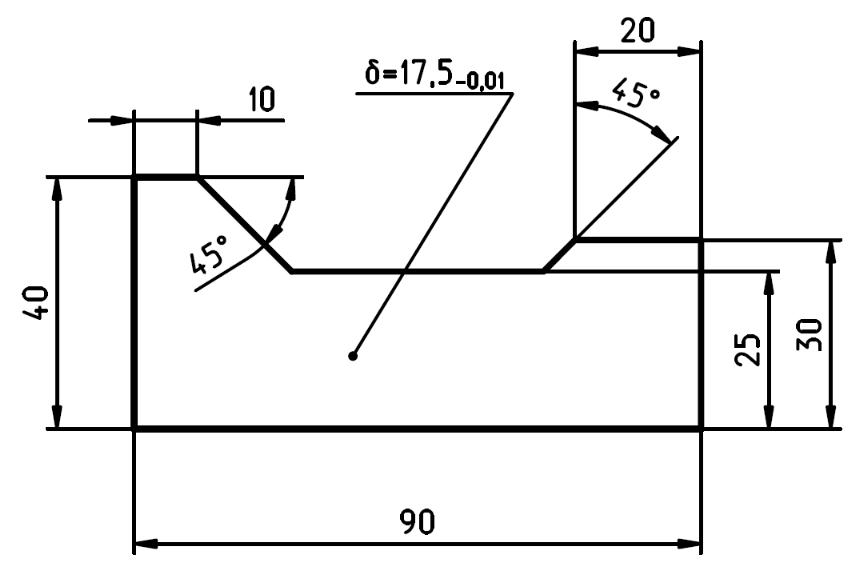

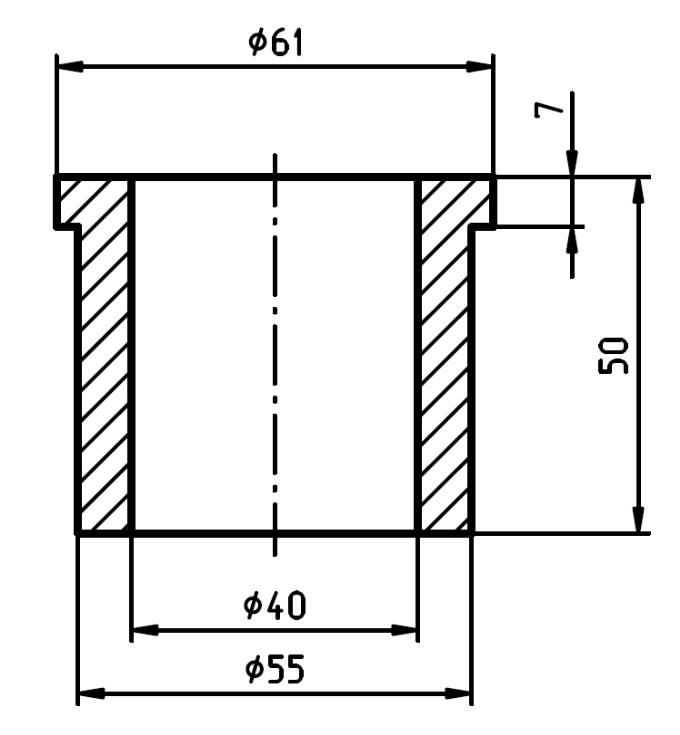

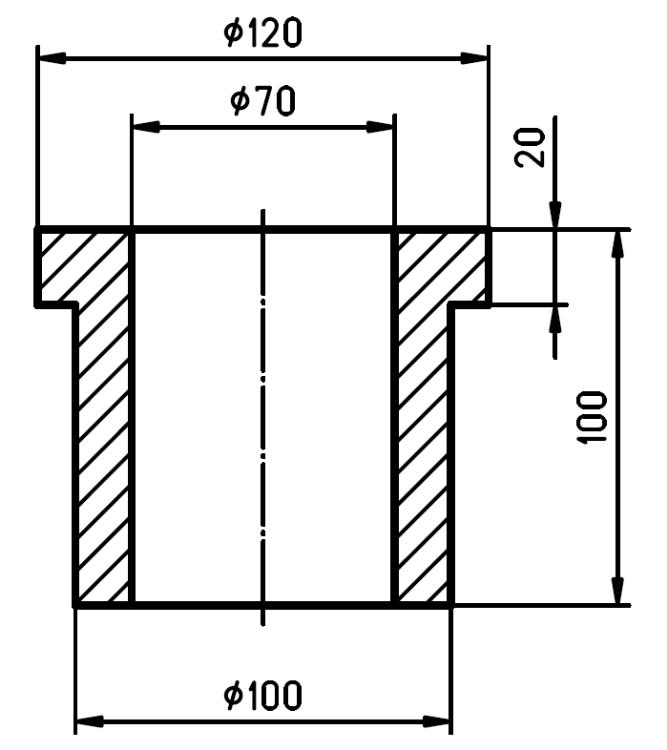

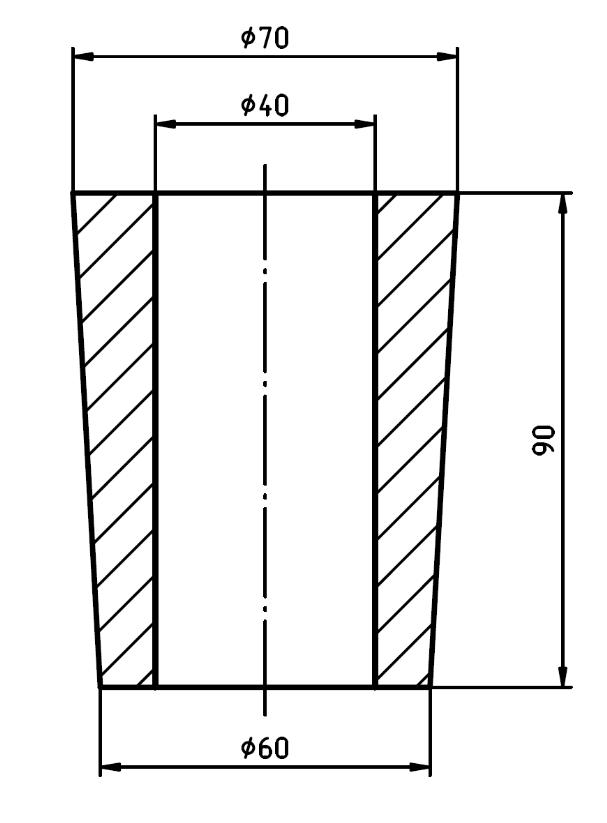

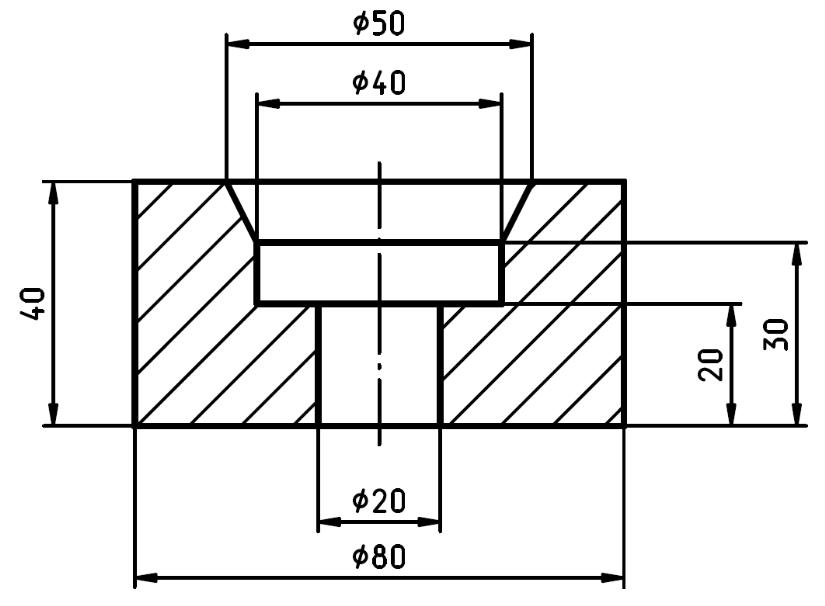

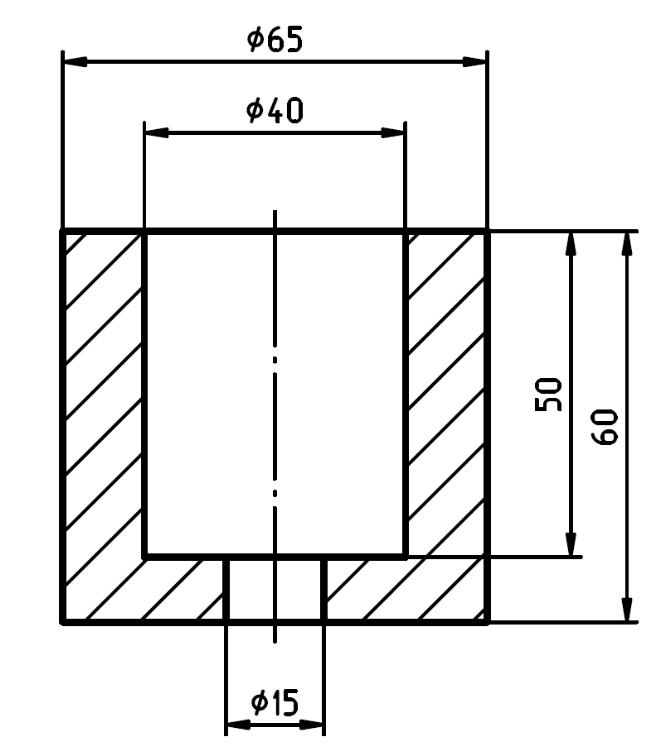

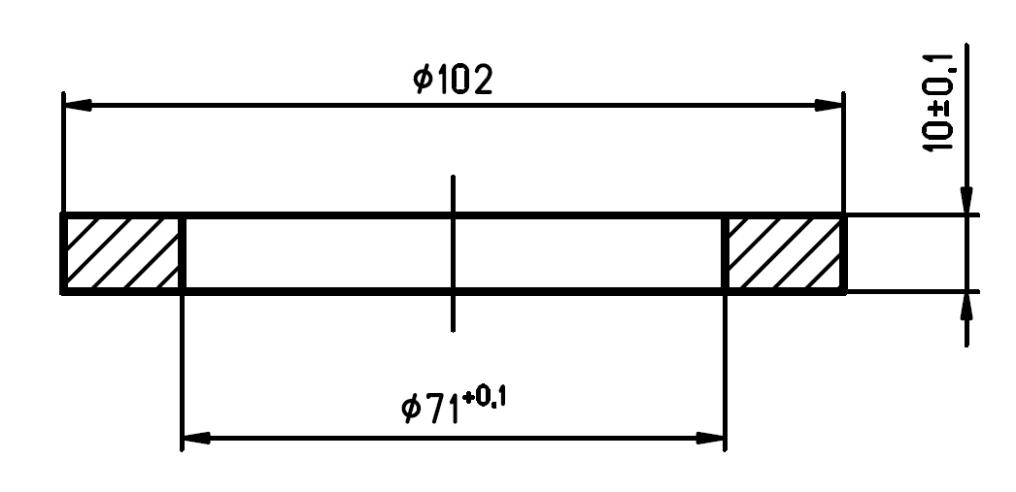

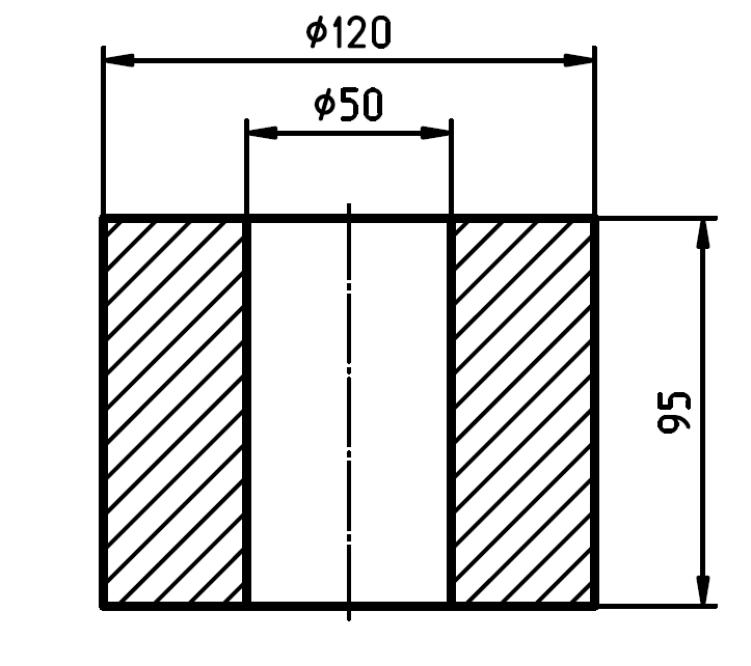

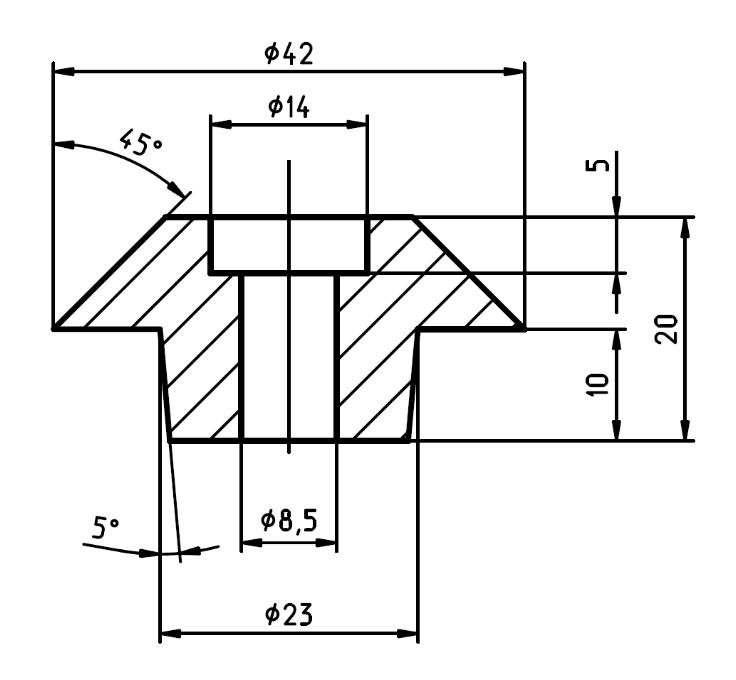

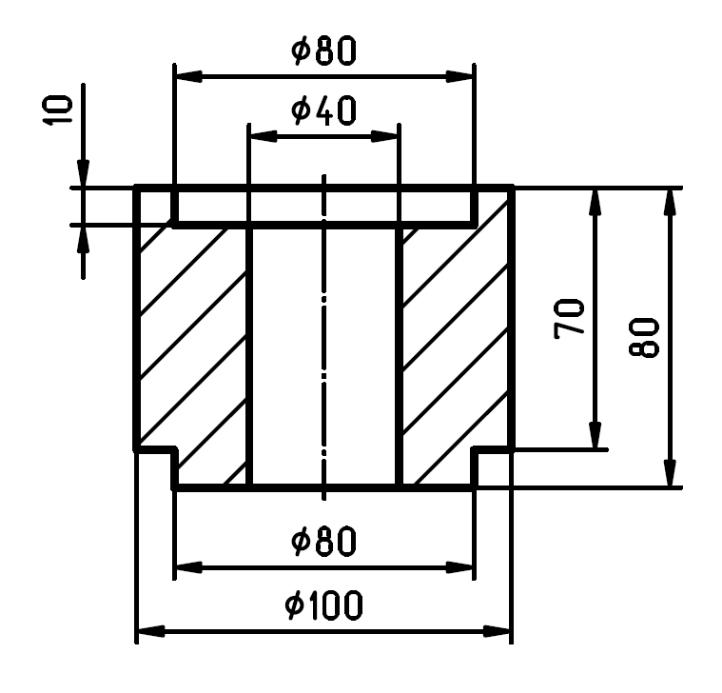

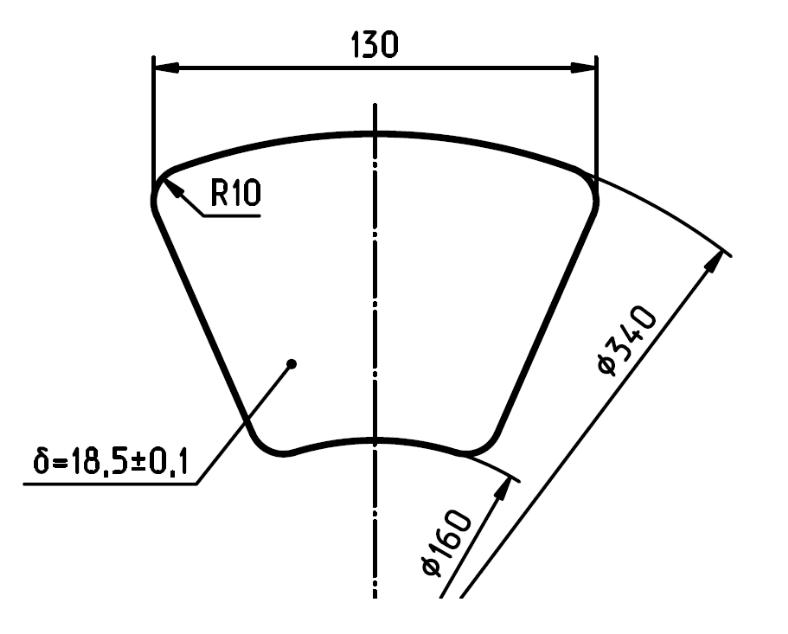

Таблиця 1.1 Геометрія виробів
1 |
|
2 |
|
|||||
3 |
|
4 |
|
|||||
5 |
|
6 |
|
|||||
7 |
|
8 |
|
|||||
|
|
10 |
|
|||||
11 |
|
12 |
|
|||||
13 |
|
14 |
|
|||||
15 |
|
16 |
|
|||||
17 |
|
18 |
|
|||||
19 |
|
20 |
|
|||||
Таблиця 1.2
Необхідний рівень властивостей деталей з порошкових матеріалів
№ варіанту |
σв, МПа |
σизг, МПа |
δ,% |
НВ, МПа |
ап, кДж/м2 |
Експлуатаційні властивості |
1 |
170 |
- |
12 |
460 |
350 |
|
2 |
400 |
- |
2,0 |
1320 |
220 |
|
3 |
260 |
- |
3,0 |
730 |
- |
|
4 |
290 |
- |
7,0 |
880 |
- |
|
5 |
350 |
- |
1,5 |
920 |
- |
|
6 |
530 |
950 |
- |
2200 |
80 |
|
7 |
710 |
830 |
- |
3200 |
440 |
|
8 |
400 |
- |
12 |
1000 |
- |
|
9 |
340 |
- |
7 |
- |
70 |
|
10 |
550 |
- |
20 |
1550 |
16 |
|
11 |
120 |
250 |
- |
70 |
39 |
ƒ ж.тр.=0,06 |
12 |
150 |
300 |
- |
100 |
40 |
ƒ ж.тр.=0,04 |
13 |
106 |
180 |
- |
150 |
20 |
ƒ ж.тр.=0,02 |
14 |
60 |
- |
- |
60 |
13 |
ƒ ж.тр.=0,01 |
15 |
215 |
430 |
- |
900 |
2 |
ƒ ж.тр.=0,05 |
16 |
40 |
- |
- |
1000 |
- |
ƒ с.тр.=0,37 |
17 |
24 |
- |
- |
280 |
- |
ƒ с.тр.=0,3 |
18 |
480 |
750 |
- |
850 |
- |
ƒж.тр.=0,005 |
19 |
- |
190 |
- |
440 |
20 |
|
20 |
- |
340 |
- |
480 |
98 |
|
Наприклад, варіант завдання №13-17 передбачає необхідність розробки технології виробництва деталі з геометрією згідно ескізу №13 у таблиці 1.1, при цьому властивості деталі мають відповідати варіанту №17 у таблиці 1.2.
1.1.3 Порядок виконання практичних робот
У відповідності до Навчального плану, практичні роботи виконуються на протязі 10 семестру. Для проведення поточних консультацій згідно тематики практичних робот і для контролю за ходом виконання роботи, передбачено проведення наступних занять:
№ тижня семестру |
Тема занять |
2
|
Вступ. Особливості виконання практичних робот з дисципліни. Загальні положення проектування виробничих систем. Розробка принципової схеми послідовності проектування ділянок і цехів.
|
4
|
Вибір, вивчення та аналіз особливостей конструкції та умов роботи виробу. Вибір матеріалу для виробу. Виробнича програма. Розробка технологічного процесу.
|
6 |
Вибір, вивчення та аналіз особливостей конструкції та умов роботи виробу. Вибір матеріалу для виробу. Виробнича програма. Розробка технологічного процесу.
|
8
|
Вибір і розрахунки складу основного та допоміжного устаткування цеху.
|
10
|
Розробка компонувальних схем розташування основного та допоміжного обладнання на виробничих ділянках цеху.
|
12
|
Розробка завдань і проектування будівельної частини проекту. Техніко - економічна оцінка проекту.
|
14
|
Вибір, обґрунтування та розробка системи керування та технологічної підготовки виробництва
|
16
|
Формування, складання та розробка загальних висновків.
|
18
|
Захист практичних робот.
|
1.1.4 Структура пояснювальної записки
Загальними вимогами до пояснювальної записки є: чіткість побудови; логічна послідовність викладу матеріалу згідно тематики практичних робот; стислість і точність формулювань; конкретність викладу результатів роботи; доведеність висновків ще й обґрунтованість рекомендацій.
Пояснювальна записка повинна включати: титульний аркуш; завдання до практичних робот; зміст; вступ; основну частину; висновки; список літератури; додатки.
Зміст включає: послідовно перераховані назви всіх розділів і підрозділів, пунктів і підпунктів роботи, висновки, перелік посилань, назви додатків, а також номери сторінок, що відповідають цим розділам.
Пояснювальна записка складається з розділів: вступ; основна частина роботи, загальні висновки, перелік посилань, перелік додатків.
Розділи й підрозділи повинні мати заголовки. Заголовки структурних елементів і заголовки розділів слід розташовувати посередині рядка і друкувати ВЕЛИКИМИ літерами без крапки в кінці, не підкреслюючи.
Нумерація сторінок пояснювальної записки. Сторінки записки слід нумерувати арабськими цифрами, додержуючись наскрізної нумерації впродовж усього тексту. Номер сторінки проставляють у правому верхньому куті сторінки без крапки в кінці. Титульній аркуш включають до загальної нумерації сторінок пояснювальної записки. Номер сторінки на титульному аркуші не проставляють.
Ілюстрації. Ілюстрації (креслення, малюнки, графіки, схеми, діаграми,
фотознімки) слід розміщувати в роботі безпосередньо після тексту, де ілюстрації згадуються вперше, або на наступній сторінки.
