§ 3.3. Конструирование звездочек роликовых цепей

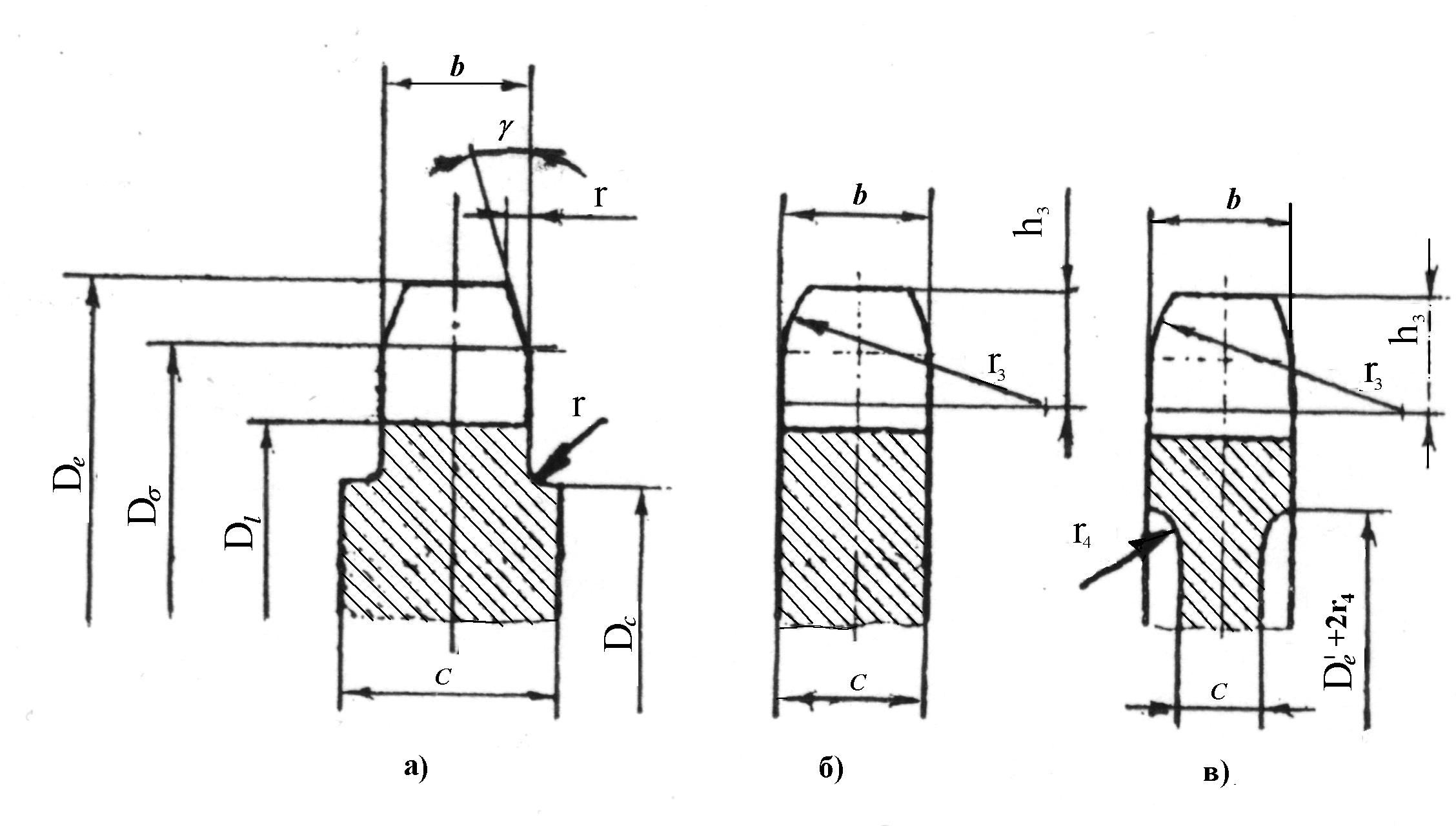

Рис. 3.2 Размеры зубчатого венца звездочки

Ширина зуба звездочки (рис. 3.2)

b = 0,93В_вн  0,15 мм,

где В_вн  расстояние между внутренними плоскостями пластин цепи (табл. 3.1). Ширина закругления зуба r₃ = 1,7d₁, где d₁  диаметр ролика (табл. 3.1). Угол скоса   20. Фаска f = 0,2b; С = b+2r, где r  1,6...2 мм (рис. 3.2, а); С = b (рис. 3.2, б); С = b  2r₄ (рис. 3.2, в), где r₄ = 1,5…2,5 мм. D_e = p_цctg(180/z)  1,3b.

Длина ступицы звездочки l_ст = (0,8...1,5)d (рис. 3.3).

Наружный диаметр ступицы d_ст = l,5d + 10 мм.

Рис. 3.3 Конструкция звездочек

Глава 4. Проверочные расчеты зубчатых и червячных передач стандартных редукторов. § 4.1. Выбор стандартного редуктора

Редукторы для приводов стационарных машин выбирают по каталогам в зависимости от величины передаваемой мощности Р, крутящего момента на тихоходном валу Т_тих, передаточного числа U_ред и схемы компоновки привода.

В приложении 2 приведены характеристики некоторых зубчатых и червячных редукторов из стандартного ряда.

В приводах используются горизонтальные одноступенчатые цилиндрические редукторы типа ЦУ, обеспечивающие крутящие моменты на тихоходном валу 250...4000 Нм, в диапазоне передаточных чисел 2...6,3 (табл. П.2.1, прил. 2).

Пример обозначения редуктора: редуктор ЦУ-160-2,8-12У2, где ЦУ  тип редуктора, 160  межосевое расстояние, 2,8  передаточное число, 12  вариант сборки (рис. П.2.1, прил. 2), У2  климатическое исполнение и категория размещения по ГОСТ 15150-69.

Двухступенчатые цилиндрические горизонтальные редукторы типа Ц2У обеспечивают крутящие моменты на тихоходном валу 250...4000 Нм в диапазоне передаточных чисел 8...40 (табл. П.2.3, прил. 2). Пример обозначения редуктора: редуктор Ц2У-250-16-12 У2, где 250  межосевое расстояние тихоходной ступени, 16  передаточное число, 12  вариант сборки (рис. П.2.3), У2  климатическое исполнение и категория размещения по ГОСТ 15150-69.

Конические одноступенчатые горизонтальные редукторы типа К обеспечивают крутящие моменты на тихоходном валу 125...2000 Нм при передаточных числах 3,15; 4,0; 5,0 (табл. П.2.5, прил. 2). Пример обозначения: редуктор К-200-3,15-41У2, где 200 внешний диаметр делительного конуса колеса, 3,15  передаточное число, 41  вариант сборки (рис. П.2.6).

Коническо-цилиндрические горизонтальные двухступенчатые редукторы типа КЦ1 обеспечивают крутящий момент на тихоходном валу 500...4000 Нм в диапазоне передаточных чисел 6,3...28 (табл. П.2.7, прил. 2).

Пример условного обозначения: редуктор КЦ1-250-14-42У2, где 250  межосевое расстояние тихоходной цилиндрической передачи, 14  передаточное число, 42  вариант сборки.

Одноступенчатые червячные редукторы типа Ч обеспечивают крутящий момент на тихоходном валу 50...2000 Нм в диапазоне передаточных чисел 8...80 (табл. П.2.9, прил. 2). Редукторы выполняются в шести вариантах относительной расположения червячной пары и в четырех вариантах сборки, червячная пара  с цилиндрическим червяком. Витки червяков подвергают закалке до 50...55 HRC. Венцы червячных колес изготавливают из оловянно-фосфористой бронзы. Пример условного обозначения: редуктор Ч-125-20-52-1-Ц-У2, где 125  межосевое расстояние, 20  передаточное число, 52  вариант сборки (рис. П.2.10), 1  вариант расположения червячной пары, Ц  концы быстроходного и тихоходного валов  цилиндрические. Основные габаритные и установочные размеры редукторов Ч40...Ч-80 показаны на рис. П.2.8, Ч-100...Ч-160  на рис. П.2.9 и приведены в табл. П.2.10.

Выбор типоразмера редуктора проводится по следующим условиям

Расчетный момент на тихоходном валу редуктора Т_тих должен быть меньше номинального Т_{н тих}, указанного в паспорте редуктора (каталоге)

(4.1)

где К  коэффициент запаса; К = 1,1...1,2 для цилиндрических и конических; редукторов; K = 1,4...1,5 для червячных редукторов.

Передаточное число редуктора U_ред не должно отличаться от требуемого (расчетного) U_p более чем на 15%:

(4.2)

После выбора редуктора из каталога выписывают его условное обозначение, значение номинального крутящего момента на тихоходном валу Т_{н тих}, передаточное число  U_ред, межосевое расстояние  а_w, диаметры выходных концов быстроходного и тихоходного валов  d_б и d_т.

Пример. Подобрать редуктор для привода ленточного транспортера (рис. 1.1). Крутящий момент на тихоходном валу редуктора Т_тих =10 Нм, передаточное число редуктора U_peд = 16, ппередаваемая мощность Р = 4,0 кВт.

В соответствии с кинематической схемой привода по табл. П.2.3 приложения 2 выбираем редуктор двухступенчатый цилиндрический горизонтальный типа Ц2У по условию: 1,2Т_тих = 1,2  410 = 492Нм < Т_{н тих}. Этому условию удовлетворяет редуктор Ц2У-125: Т_{н тих} = 500 Нм, U_ред = 16, вариант сборки 21. Обозначение: редуктор Ц2У-125-16-21У2.
