§ 2.3. Конструирование шкивов
Шкивы ременных передач изготовляют из чугуна, стали и легких сплавов литыми, точеными или сварными. При окружной скорости передачи V < 30 м/с обычно применяют литые шкивы из чугуна. Шкивы малых диаметров (до 350 мм) выполняют сплошными или с отверстиями, шкивы больших диаметров со спицами для уменьшения массы и удобства крепления. Ступица может располагаться симметрично или несимметрично относительно обода. В широких шкивах ступицу можно делать короче обода.
Размеры шкивов плоскоременных передач зависят в основном от ширины ремня b и диаметра посадочного отверстия dB (рис. 2.3).
Для чугунных шкивов ширина В = (1,1...1,15)b; толщина обода = 0,03(d + 2В); толщина диска С = (1,1...1,3); диаметр ступицы dcт = 1,6d + 10; длина ступицы lст = (1... 1,5)dB.
Рис. 2.3. Размеры шкивов плоскоременных передач
Размеры шкивов клиноременных передач представлены в табл. 2.7 и на рис. 2.4.
Ширина обода
где z число клиновых ремней;
.
Угол выбирают в зависимости от типа ремня и диаметра шкива d1 (см. [1]).

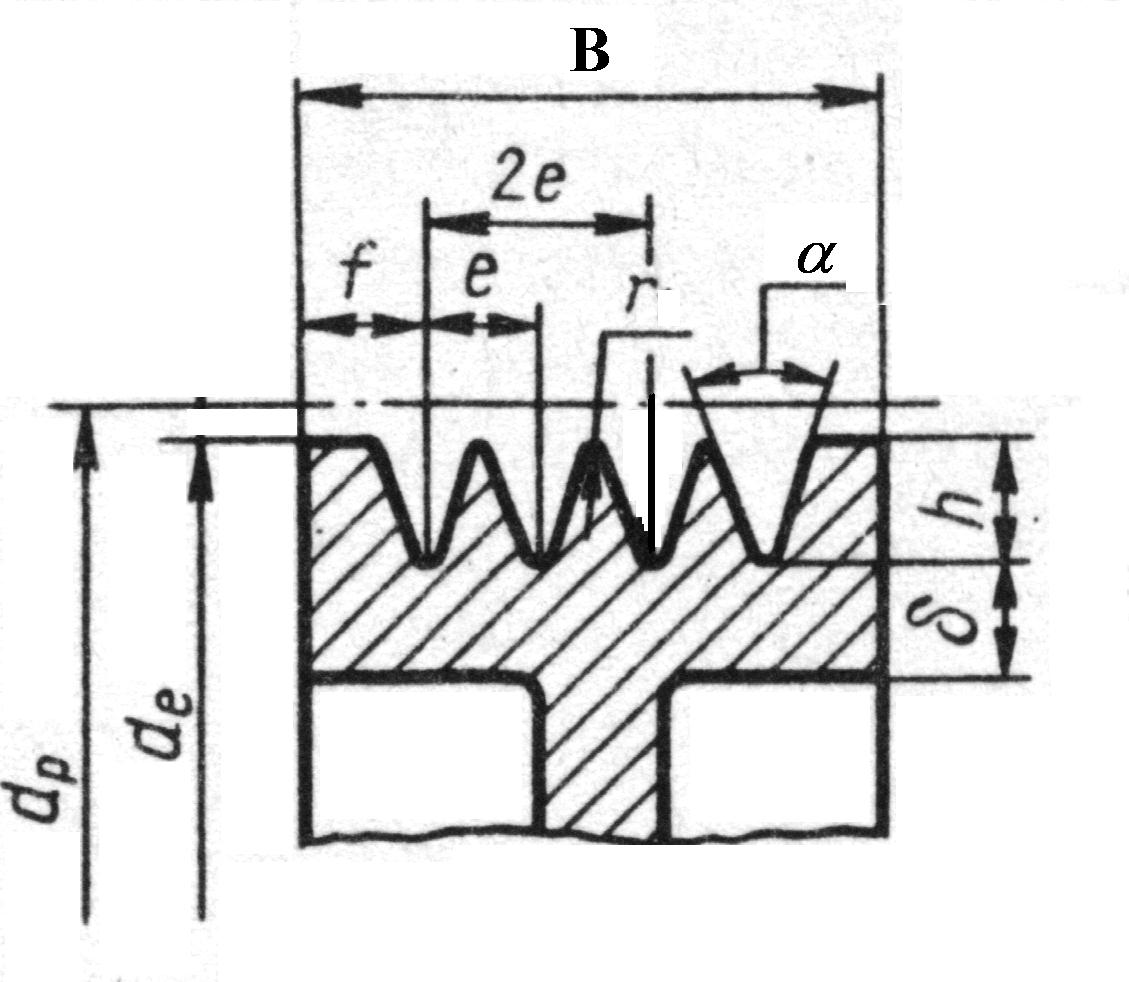

Рис. 2.4. Размеры шкивов клиноременных передач
Таблица 2.7. Размеры клиноременных шкивов
Параметры профиля, мм (рис. 2.4) |
Сечение ремня по ГОСТ 1284.1-80* |
||||
О
|
А
|
Б
|
В
|
Г
|
|
bp
|
8,5
|
11,0
|
14,0
|
19,0
|
27,0
|
b
|
2,5
|
3,3
|
4,2
|
5,7
|
8,1
|
h, не менее
|
7,0
|
8,7
|
10,8
|
14,3
|
19,9
|
е
|
12,0
|
15,0
|
19,0
|
25,5
|
37,0
|
f
|
8,0
|
10,0
|
12,5
|
17,0
|
24,0
|
r
|
0,5
|
1,0
|
1,0
|
1,5
|
2,0
|
b1 при = 34° |
10,0
|
13,0
|
16,6
|
|
|
b1 при = 36
|
10,1
|
13,1
|
16,7
|
22,7
|
32,3
|
b1 при = 38°
|
10,2
|
13,3
|
16,9
|
22,9
|
32,6
|
b1 при = 40 |
10,2
|
13,4
|
17,0
|
23,1
|
32,9
|
