Приложение 3. Подшипники качения

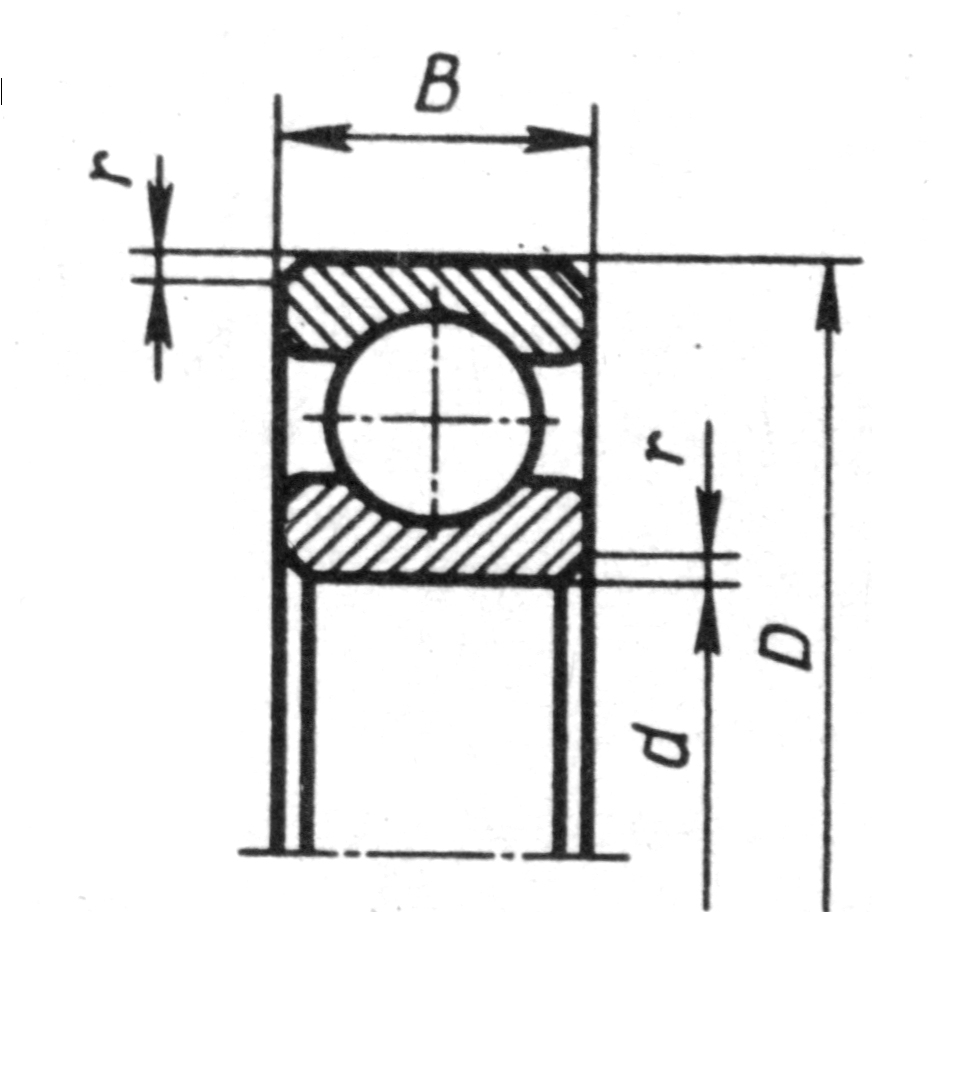

Таблица П.3.1. Подшипники шариковые радиальные однорядные (ГОСТ 8338-75)
Обознач ение
|
Размеры, мм
|
Грузоподъёмность, кН
|
Обознач ение
|
Размеры, мм
|
Грузоподъёмность, кН
|
||||||||
d
|
D
|
В
|
r
|
Сr
|
Cor |
d
|
D
|
В
|
r
|
Сr
|
Cor |
||
Особо лёгкая серия
|
Средняя серия |
||||||||||||
104
|
20
|
42
|
12
|
1
|
9,36
|
4,5
|
304
|
20
|
52
|
15
|
2
|
15,9
|
7,8
|
105
|
25
|
47
|
12
|
1
|
11,2
|
5,6
|
305
|
25
|
62
|
17
|
2
|
22,5
|
11,4
|
106
|
30
|
55
|
13
|
1,5
|
13,3
|
6,8
|
306
|
30
|
72
|
19
|
2
|
29,1
|
14,6
|
107
|
35
|
62
|
14
|
1,5
|
15,9
|
8,5
|
307
|
35
|
80
|
21
|
2,5
|
33,2
|
18,0
|
108
|
40
|
68
|
15
|
Г5
|
16,8
|
9,3
|
308
|
40
|
90
|
23
|
2,5
|
41,0
|
22,4
|
109
|
45
|
75
|
16
|
1,5
|
21,2
|
12,2
|
309
|
45
|
100
|
25
|
2,5
|
52,7
|
30,0
|
110
|
50
|
80
|
16
|
1,5
|
21,6
|
13,2
|
310
|
50
|
100
|
27
|
3
|
61,8
|
36,0
|
111
|
55
|
90
|
18
|
2
|
28,1
|
17,0
|
311
|
55
|
120
|
29
|
3
|
71,5
|
41,5
|
112
|
60
|
95
|
18
|
2
|
29,6
|
18,3
|
312
|
60
|
130
|
31
|
3,5
|
81,9
|
48,0
|
113
|
65
|
100
|
18
|
2
|
30,7
|
19,6
|
313
|
65
|
140
|
33
|
3,5
|
92,3
|
56,0
|
114
|
70
|
110
|
20
|
2
|
37,7
|
24,5
|
314
|
70
|
150
|
35
|
3,5
|
104,0
|
63,0
|
115
|
75
|
115
|
20
|
2
|
39,7
|
26,0
|
315
|
75
|
160
|
37
|
3,5
|
112,0
|
72,0
|
Лёгкая серия
|
Тяжёлая серия
|
||||||||||||
204
|
20
|
47
|
14
|
1,5
|
12,7
|
6,2
|
405
|
25
|
80
|
21
|
2,5
|
36,4
|
20,4
|
205
|
25
|
52
|
15
|
1,5
|
14,0
|
6,95
|
406
|
30
|
90
|
23
|
2,5
|
47,0
|
26,7
|
206
|
30
|
62
|
16
|
1,5
|
19,5
|
10,0
|
407
|
35
|
100
|
25
|
2,5
|
55,3
|
31,0
|
207
|
35
|
72
|
17
|
2
|
25,5
|
13,7
|
408
|
40
|
110
|
27
|
3,0
|
63,7
|
36,5
|
208
|
40
|
80
|
18
|
2
|
32,0
|
17,8
|
409
|
45
|
120
|
29
|
3,0
|
76,1
|
45,5
|
209
|
45
|
85
|
19
|
2
|
33,2
|
18,6
|
410
|
50
|
130
|
31
|
3,5
|
87,1
|
52,0
|
210
|
50
|
90
|
20
|
2
|
35,1
|
19,8
|
411
|
55
|
140
|
33
|
3,5
|
100,0
|
63,0
|
211
|
55
|
100
|
21
|
2,5
|
43,6
|
25,0
|
412
|
60
|
150
|
35
|
3,5
|
108,0
|
70,0
|
212
|
60
|
110
|
22
|
2,5
|
52,0
|
31,0
|
413
|
65
|
160
|
37
|
3,5
|
119,0
|
78,1
|
213
|
65
|
120
|
23
|
2,5
|
56,0
|
34,0
|
414
|
70
|
180
|
42
|
4,0
|
143,0
|
105,0
|
214
|
70
|
125
|
24
|
2,5
|
61,8
|
37,5
|
416
|
80
|
200
|
48
|
4,0
|
163,0
|
125,0
|
215
|
75
|
130
|
25
|
2,5
|
66,3
|
41,0
|
417
|
85
|
210
|
52
|
5,0
|
174,0
|
135,0
|
Примечание: Пример условного обозначения подшипника средней серии диаметров 3, узкой серии ширин, с d = 30 мм, D = 72 мм: подшипник 306 ГОСТ 8338-75.

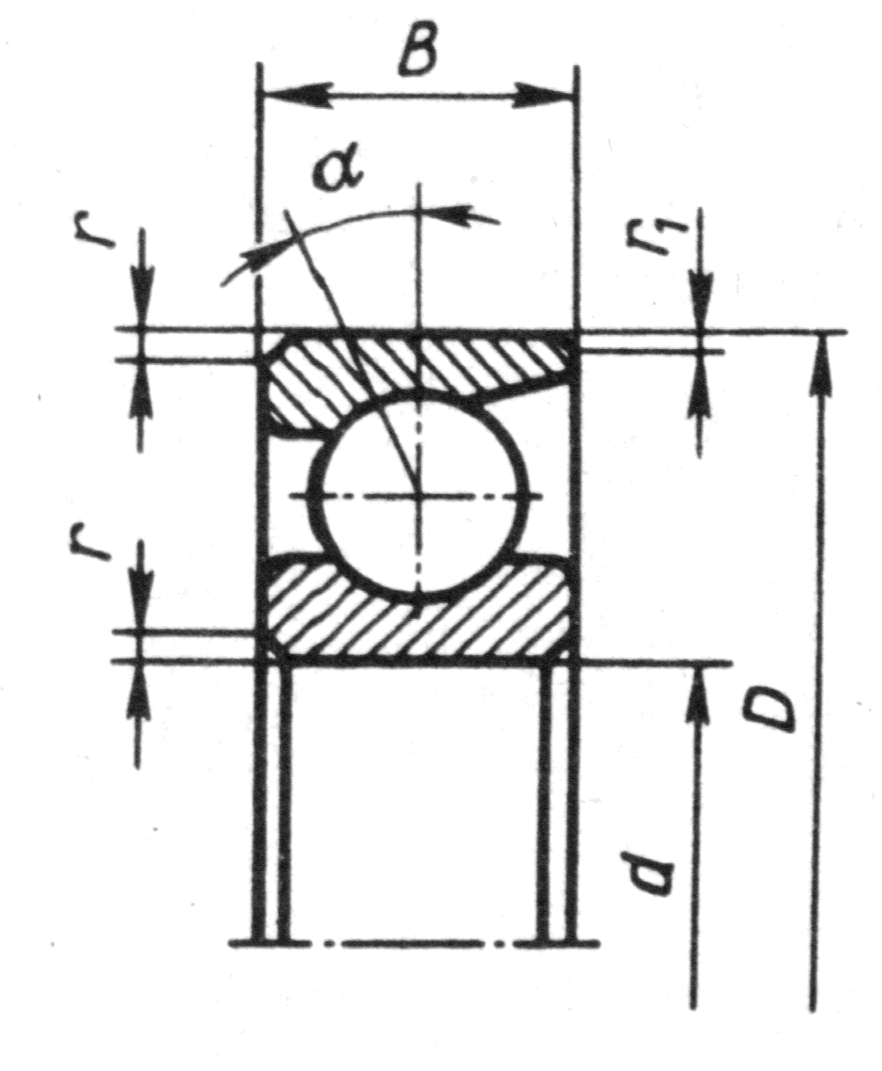

Таблица П.3.2. Подшипники шариковые радиально-упорные однорядные (ГОСТ 831-75)
Обозначение
|
Размеры, мм
|
Грузоподъёмность, кН
|
||||||||
= 12°
|
= 26°
|
d
|
D
|
В
|
r
|
r1
|
= 12° |
= 26° |
||
Cr
|
Cor
|
Cr
|
Cor
|
|||||||
Лёгкая серия
|
||||||||||
36204
|
46204
|
20
|
47
|
14
|
1,5
|
0,5
|
12,3
|
8,4
|
11,6
|
7,79
|
36205
|
46205
|
25
|
52
|
15
|
13,1
|
9,2
|
12,4
|
8,5
|
||
36206
|
46206
|
30
|
62
|
16
|
18,2
|
13,3
|
17,2
|
12,2
|
||
36207
|
46207
|
35
|
72
|
17
|
2,0
|
1,0
|
24,0
|
18,1
|
22,7
|
16,6
|
36208
|
46208
|
40
|
80
|
18
|
|
|
30,6
|
23,7
|
28,9
|
21,7
|
36209
|
46209
|
45
|
85
|
19
|
32,3
|
25,6
|
30,4
|
23,6
|
||
36210
|
46210
|
50
|
90
|
20
|
33,9
|
27,6
|
31,8
|
25,4
|
||
36211
|
46211
|
55
|
100
|
21
|
2,5
|
1,2
|
41,9
|
34,9
|
39,4
|
32,1
|
36212
|
46212
|
60
|
110
|
22
|
48,2
|
40,1
|
45,4
|
36,8
|
||
– |
46213
|
65
|
120
|
23
|
– |
– |
54,4
|
46,8
|
||
36214
|
– |
70
|
125
|
24
|
63,0
|
55,9
|
– |
– |
||
– |
46215
|
75
|
130
|
25
|
_
|
_
|
61,5
|
54,8
|
||
Средняя серия
|
||||||||||
– |
46304
|
20
|
52
|
15
|
2,0
|
1,0
|
– |
– |
14,0
|
9,17
|
36305
|
46305
|
25
|
62
|
17
|
22,0
|
16,2
|
21,1
|
14,9
|
||
36306
|
46306
|
30
|
72
|
19
|
26,9
|
20,4
|
25,6
|
18,7
|
||
36307
|
46307
|
35
|
80
|
21
|
2,5
|
1,2
|
35,0
|
27,4
|
33,4
|
25,2
|
36308
|
46308
|
40
|
90
|
23
|
41,3
|
33,4
|
39,2
|
30,7
|
||
36309
|
46309
|
45
|
100
|
25
|
50,5
|
41,0
|
48,1
|
37,7
|
||
36310
|
46310
|
50
|
110
|
27
|
3,0
|
1,5
|
59,2
|
48,8
|
56,3
|
44,8
|
– |
46311
|
55
|
120
|
29
|
– |
– |
68,9
|
57,4
|
||
36312
|
46312
|
60
|
130
|
31
|
3,5
|
2,0
|
83,0
|
72,5
|
78,8
|
66,6
|
36313
|
46313
|
65
|
140
|
33
|
94,1
|
83,2
|
89,0
|
76,4
|
||
– |
46314
|
70
|
150
|
35
|
– |
– |
100,0
|
87,0
|
Примечание Пример условного обозначения подшипника типа 46000, лёгкой серии диаметров 2, с d = 30 мм, D = 62 мм: подшипник 46206 ГОСТ 831-75.

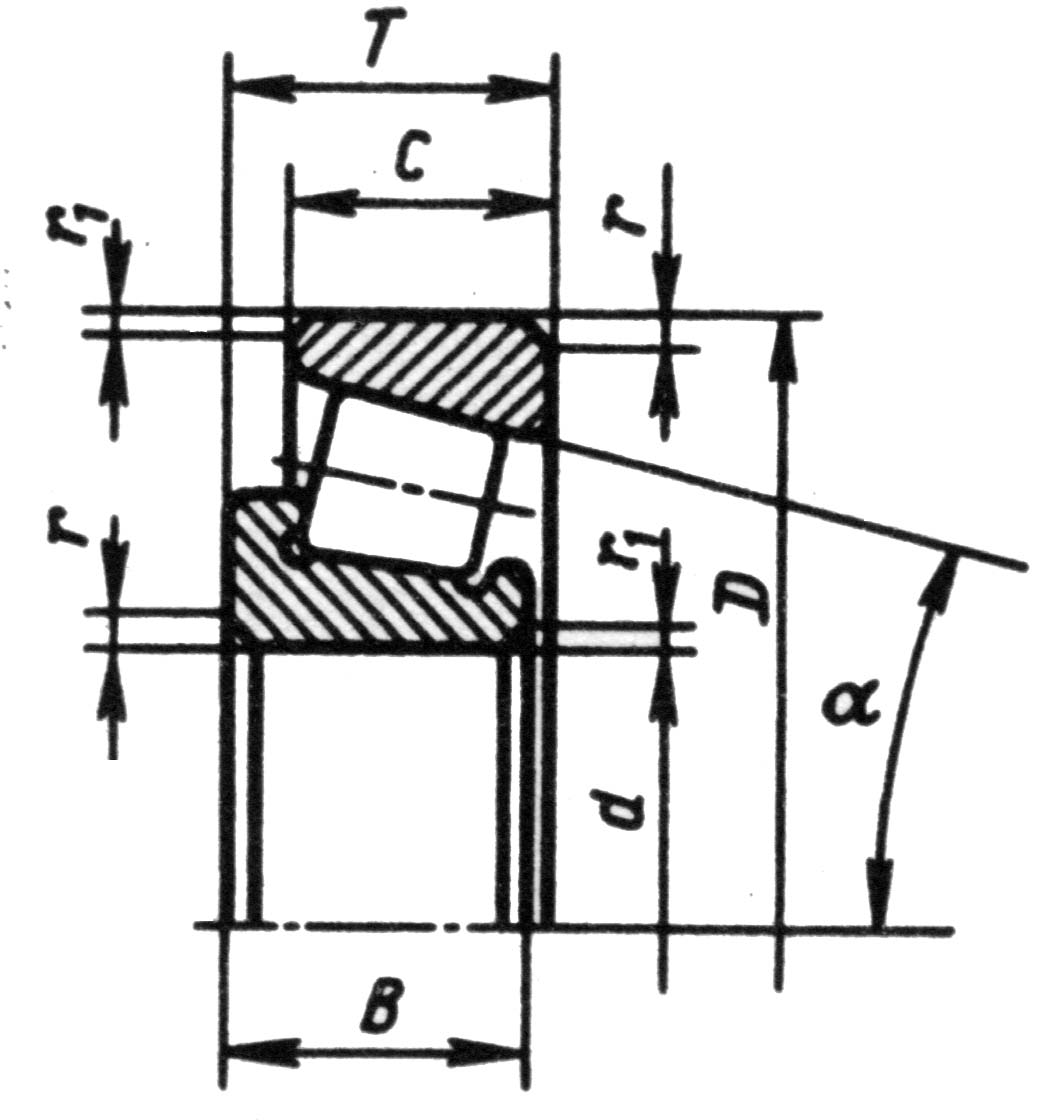

Таблица П.3.3. Подшипники роликовые конические однорядные (ТОСТ-333-79)
Обозначение
|
Размеры, мм
|
, град
|
Грузоподъёмность, кН
|
Факторы нагрузки
|
|||||||||
d
|
D
|
T |
b
|
с
|
r
|
r1
|
Cr
|
Cor
|
е
|
Y
|
Y0 |
||
Лёгкая серия |
|||||||||||||
7204
|
20
|
47
|
15,5
|
14
|
12
|
1,5
|
0,5
|
14
|
19,1
|
13,3
|
0,36
|
1,67
|
0,91
|
7205
|
25
|
52
|
16,5
|
15
|
13
|
14
|
23,9
|
17,9
|
0,36
|
1,67
|
0,92
|
||
7206
|
30
|
62
|
17,5
|
16
|
14
|
14
|
29,8
|
22,3
|
0,36
|
1,65
|
0,91
|
||
7207
|
35
|
72
|
18,5
|
17
|
15
|
2,0 |
0,8 |
14
|
35,2
|
26,3
|
0,37
|
1,62
|
0,89
|
7208
|
40
|
80
|
20,0
|
20
|
16
|
14
|
42,4
|
32,7
|
0,38
|
1,56
|
0,86
|
||
7209
|
45
|
85
|
21,0
|
19
|
16
|
15
|
42,7
|
33,4
|
0,41_
|
1,45
|
0,80
|
||
7210
|
50
|
90
|
22,0
|
21
|
17
|
14
|
52,9
|
40,6
|
0,37
|
1,60
|
0,88
|
||
7211
|
55
|
100
|
23,0
|
21
|
18
|
2,5 |
15
|
57,9
|
46,1
|
0,41
|
1,46
|
0,80
|
|
7212
|
60
|
110
|
24,0
|
23
|
19
|
13
|
72,2
|
58,4
|
0,35
|
1,710
|
0,940
|
||
7214
|
70
|
125
|
26,5
|
26
|
21
|
14
|
95,9
|
82,1
|
0,37
|
1,62
|
0,89
|
||
7215
|
75
|
130
|
27,5
|
26
|
22
|
15
|
97,6
|
84,5
|
0,39
|
1,55
|
0,85
|
||
7506
|
30
|
62
|
21,5
|
20,5
|
17
|
1,5
|
0,5
|
14
|
36,0
|
27,0
|
0,365
|
1,645
|
0,905
|
7507
|
35
|
72
|
24,5
|
23,0
|
20
|
2,0
|
0,8
|
13
|
53,0
|
40,0
|
0,346
|
1,733
|
0,953
|
7508
|
40
|
80
|
25,0
|
23,5
|
20
|
14
|
56,0
|
44,0
|
0,381
|
1,575
|
0,866
|
||
7509
|
45
|
85
|
25,0
|
23,5
|
20
|
15
|
60,0
|
46,0
|
0,416
|
1,442
|
0,793
|
||
7510
|
50
|
90
|
25,0
|
23,5
|
20
|
16
|
62,0
|
54,0
|
0,421
|
1,426
|
0,784
|
||
7511
|
55
|
100
|
27,0
|
25,0
|
21
|
2,5
|
13
|
80,0
|
61,0
|
0,360
|
1,666
|
0,916
|
|
7512
|
60
|
110
|
30,0
|
28,0
|
24
|
15
|
94,0
|
75Т0
|
0,392
|
1,528
|
0,840
|
||
7513
|
65
|
120
|
33,0
|
31,0
|
27
|
14
|
119,0
|
98,0
|
0,369
|
1,624
|
0,893
|
||
7514
|
70
|
125
|
33,5
|
31,0
|
27
|
14
|
125,0
|
101,0
|
0,388
|
1,547
|
0,851
|
||
7515
|
75
|
130
|
33,5
|
31,0
|
27
|
15
|
130,0
|
108,0
|
0,407
|
1,476
|
0,812
|
||
Средняя серия
|
|||||||||||||
7304
|
20
|
52
|
16,5
|
16
|
13
|
2,0
|
0,8
|
11
|
25,0
|
17,7
|
0,3
|
2,03
|
1,11
|
7305
|
25
|
62
|
18,5
|
17
|
15
|
14
|
29,6
|
20,9
|
0,360
|
1,66
|
0,92
|
||
7306
|
30
|
72
|
21,0
|
19
|
17
|
14
|
40,0
|
29,9
|
0,34
|
1,780
|
0,98
|
||
7307
|
35
|
80
|
23,0
|
21
|
18
|
2,5
|
1,0
|
12
|
48,1
|
35,3
|
0,32
|
1,88
|
1,03
|
7308
|
40
|
90
|
25,5
|
23
|
20
|
11
|
61,0
|
46,0
|
0,28
|
2,16
|
1,19
|
||
7309
|
45
|
100
|
27,5
|
26
|
22
|
11
|
76,1
|
59,3
|
0,29
|
2,090
|
1,15
|
||
7310
|
50
|
110
|
29,5
|
29
|
23
|
3,0
|
12
|
96,6
|
75,9
|
0,310
|
1,94
|
1,06
|
|
7311
|
55
|
120
|
32,0
|
29
|
25
|
13
|
102,0
|
81,5
|
0,33
|
1,80
|
0,99
|
||
7312
|
60
|
130
|
34,0
|
31
|
27
|
12
|
118,0
|
96,3
|
0,30
|
1,97
|
1,08
|
||
7313
|
65
|
140
|
36,5
|
33
|
28
|
3,5
|
1,2
|
12
|
134,0
|
111,0
|
0,30
|
1,97
|
1,08
|
7314
|
70
|
150
|
38,5
|
37
|
30
|
12
|
168,0
|
137,0
|
0,310
|
1,94
|
1,06
|
||
7315
|
70
|
160
|
40,5
|
37
|
31
|
12
|
178,0
|
148,0
|
0,33
|
1,83
|
1,01
|
Средняя широкая серия
|
||||||||||||||||||||
7604
|
20
|
52
|
22,5
|
21
|
18,5
|
2,0
|
0,8
|
11
|
31,5
|
22,0
|
0,298
|
2,011
|
1,106
|
|||||||
7605
|
25
|
62
|
25,5
|
24
|
21
|
11
|
47,5
|
36,6
|
0,273
|
2,194
|
1,205
|
|||||||||
7606
|
30
|
72
|
29,0
|
29
|
23
|
12
|
63,0
|
51,0
|
0,319
|
1,882
|
1,035
|
|||||||||
7607
|
35
|
80
|
33,0
|
31
|
27
|
2,5
|
0,8
|
11
|
76,0
|
61,5
|
0,296
|
2,026
|
1,114
|
|||||||
7608
|
40
|
90
|
35,5
|
33
|
28,5
|
11
|
90,0
|
67,5
|
0,296
|
2,026
|
1,114 |
|||||||||
7609
|
45
|
100
|
38,5
|
36
|
31
|
11
|
114,0
|
90,5
|
0,291
|
2,058
|
1,131 |
|||||||||
7610
|
50
|
110
|
42,5
|
40
|
34
|
3,0
|
1,0
|
12
|
122,0
|
108,0
|
0,296
|
2,026
|
1,114
|
|||||||
7611
|
55
|
120
|
46,0
|
44,5
|
36,5
|
12
|
160,0
|
140,0
|
0,323
|
1,855
|
1,020 |
|||||||||
7612
|
60
|
130
|
49,0
|
47,5
|
39
|
3,5
|
1,2
|
12
|
186,0
|
157,0
|
0,305
|
1,966
|
1,081 |
|||||||
7613
|
65
|
140
|
51,5
|
48
|
41
|
12
|
210,0
|
168,0
|
0,328
|
1,829
|
1,006
|
|||||||||
7614
|
70
|
150
|
54,5
|
51
|
43
|
13
|
240,0
|
186,0
|
0,351
|
1,710
|
0,940 |
|||||||||
7615
|
75
|
160
|
58,5
|
55
|
46,5
|
11
|
280,0
|
235,0
|
0,301
|
1,996
|
1,198 |
|||||||||
Средняя серия с большим углом конуса
|
||||||||||||||||||||
27306
|
30
|
72
|
21,0
|
19
|
14
|
2,0
2,5
|
0,8
|
26
|
30,0
|
21,0
|
0,721
|
0,833
|
0,458
|
|||||||
27307
|
25
|
80
|
23,0
|
21
|
15
|
28
|
39,4
|
29,5
|
0,786
|
0,763
|
0,420
|
|||||||||
27308
|
40
|
90
|
25,5
|
23
|
17
|
28
|
48,4
|
37,1
|
0,786
|
0,763
|
0,420
|
|||||||||
27310
|
50
|
100
|
29,5
|
29
|
19
|
3,0
3,5
|
1,0
1,2
|
28
|
69,3
|
54,2
|
0,797
|
0,752
|
0,414 |
|||||||
27311
|
55
|
120
|
32,0
|
29
|
21
|
. 29
|
72,5
|
58,9
|
0,814
|
0,737
|
0,504 |
|||||||||
27312
|
60
|
130
|
34,0
|
31
|
22
|
25
|
80,5
|
62,0
|
0,858
|
0,858
|
0,472 |
|||||||||
27313
|
65
|
140
|
36,5
|
33
|
23
|
27
|
89,0
|
71,4
|
0,753
|
0,796
|
0,438 |
|||||||||
27315
|
75
|
160
|
40,5
|
37
|
26
|
29
|
119,0
|
95,1
|
0,826
|
0,726
|
0,400
|
|||||||||
27317
|
85
|
180
|
45,0
|
41
|
30
|
4,0
|
1,5
|
27
|
145,0
|
146,0
|
0,764
|
0,785
|
0,432
|
Примечание. Пример условного обозначения подшипника легкой серии диаметров 2, серии ширин 0, с d = 50 мм, D = 90 мм: подшипник 7210 ГОСТ 333-79.
