Редукторы червячные одноступенчатые типа ч
Таблица П.2.9. Технические характеристики редукторов типа Ч
Типоразмер редуктора |
Частота вращения быстроходного вала, мин-1
|
||||||
Uном |
750
|
1000
|
1500
|
||||
Ттих, Нм |
КПД
|
Ттих, Нм |
КПД
|
Ттих, Нм |
КПД
|
||
Ч-50 |
8,0 |
71 |
0,86 |
66 |
0,87 |
56 |
0,88 |
10,0 |
65 |
0,85 |
60 |
0,85 |
51 |
0,87 |
|
12,5 |
66 |
0,83 |
61 |
0,84 |
52 |
0,86 |
|
16,0 |
71 |
0,80 |
65 |
0,81 |
56 |
0,83 |
|
20,0 |
65 |
0,77 |
60 |
0,78 |
52 |
0,81 |
|
25,0 |
64 |
0,72 |
59 |
0,73 |
51 |
0,76 |
|
31,5 |
71 |
0,68 |
67 |
0,69 |
58 |
0,73 |
|
40,0 |
68 |
0,65 |
65 |
0,66 |
56 |
0,69 |
|
50,0 |
65 |
0,61 |
60 |
0,61 |
54 |
0,62 |
|
63,0 |
61 |
0,55 |
56 |
0,57 |
50 |
0,60 |
|
Ч-63 |
8,0 |
128 |
0,87 |
118 |
0,88 |
100 |
0,89 |
10,0 |
128 |
0,86 |
118 |
0,87 |
100 |
0,88 |
|
12,5 |
118 |
0,85 |
103 |
0,86 |
90 |
0,87 |
|
16,0 |
125 |
0,81 |
115 |
0,82 |
100 |
0,84 |
|
20,0 |
125 |
0,80 |
115 |
0,81 |
100 |
0,83 |
|
25,0 |
109 |
0,77 |
100 |
0,79 |
90 |
0,81 |
|
31,5 |
122 |
0,69 |
112 |
0,75 |
100 |
0,74 |
|
40,0 |
118 |
0,68 |
112 |
0,71 |
100 |
0,73 |
|
50,0 |
112 |
0,64 |
106 |
0,66 |
95 |
0,68 |
|
63,0 |
95 |
0,60 |
90 |
0,62 |
80 |
0,62 |
|
80,0 |
95 |
0,54 |
90 |
0,58 |
80 |
0,60 |
|
Ч-80 |
8,0 |
280 |
0,89 |
250 |
0,90 |
212 |
0,91 |
10,0 |
250 |
0,88 |
224 |
0,89 |
190 |
0,90 |
|
12,5 |
270 |
0,86 |
230 |
0,87 |
195 |
0,89 |
|
16,0 |
280 |
0,83 |
250 |
0,85 |
218 |
0,86 |
|
20,0 |
243 |
0,79 |
224 |
0,81 |
195 |
0,84 |
|
25,0 |
243 |
0,78 |
224 |
0,79 |
195 |
0,83 |
|
31,5 |
300 |
0,72 |
280 |
0,75 |
250 |
0,78 |
|
40,0 |
230 |
0,67 |
218 |
0,71 |
195 |
0,73 |
|
50,0 |
243 |
0,65 |
230 |
0,66 |
206 |
10,71 |
|
63,0 |
224 |
0,60 |
212 |
0,62 |
190 |
0,64 |
|
80,0 |
200 |
0,55 |
190 |
0,58 |
175 |
0,61 |
|
Ч-100
|
8,0 |
515 |
0,90 |
462 |
0,91 |
387 |
0,92 |
10,0 |
500 |
0,89 |
450 |
0,90 |
375 |
0,91 |
|
12,5 |
515 |
0,88 |
462 |
0,90 |
387 |
0,90 |
|
16,0 |
500 |
0,85 |
450 |
0,86 |
387 |
0,88 |
|
20,0 |
487 |
0,81 |
437 |
0,84 |
375 |
0,86 |
|
25,0 |
475 |
0,80 |
437 |
0,83 |
375 |
0,85 |
|
31,5 |
515 |
0,74 |
475 |
0,75 |
412 |
0,79 |
|
40,0 |
475 |
0,70 |
437 |
0,72 |
387 |
0,75 |
|
50,0 |
475 |
0,69 |
437 |
0,71 |
387 |
0,74 |
|
63,0 |
375 |
0,60 |
345 |
0,63 |
315 |
0,66 |
|
80,0 |
355 |
0,58 |
335 |
0,60 |
300 |
0,63 |
|
Продолжение табл. П.2.9 |
|||||||
Ч-125
|
8,0 |
850 |
0,91 |
750 |
0,92 |
650 |
0,93 |
10,0 |
825 |
0,90 |
725 |
0,91 |
630 |
0,92 |
|
12,5 |
825 |
0,89 |
725 |
0,9 |
630 |
0,91 |
|
16,0 |
850 |
0,86 |
750 |
0,86 |
670 |
0,88 |
|
20,0 |
825 |
0,84 |
750 |
0,85 |
650 |
0,87 |
|
25,0 |
775 |
0,82 |
700 |
0,83 |
615 |
0,85 |
|
31,5 |
1000 |
0,75 |
900 |
0,77 |
800 |
0,80 |
|
40,0 |
850 |
0,72 |
725 |
0,74 |
690 |
0,78 |
|
50,0 |
800 |
0,70 |
725 |
0,72 |
650 |
0,75 |
|
63,0 |
750 |
0,66 |
700 |
0,69 |
615 |
0,72 |
|
80,0 |
650 |
0,60 |
600 |
0,63 |
530 |
0,66 |
|
Ч-160
|
8,0 |
1600 |
0,91 |
1450 |
0,93 |
1250 |
0,94 |
10,0 |
1500 |
0,91 |
1320 |
0,92 |
1150 |
0,93 |
|
12,5 |
1500 |
0,90 |
1320 |
0,91 |
1150 |
0,92 |
|
16,0 |
1800 |
0,87 |
1600 |
0,88 |
1400 |
0,90 |
|
20,0 |
1500 |
0,83 |
1320 |
0,85 |
1150 |
0,87 |
|
25,0 |
1400 |
0,81 |
1320 |
0,84 |
1120 |
0,86 |
|
31,5 |
2000 |
0,79 |
1800 |
0,80 |
1600 |
0,83 |
|
40,0 |
1600 |
0,73 |
1450 |
0,76 |
1250 |
0,79 |
|
50,0 |
1450 |
0,71 |
1320 |
0,73 |
1180 |
0,75 |
|
63,0 |
1320 |
0,69 |
1250 |
0,71 |
1090 |
0,74 |
|
80,0 |
1320 |
0,64 |
1250 |
0,68 |
1090 |
0,71 |
|

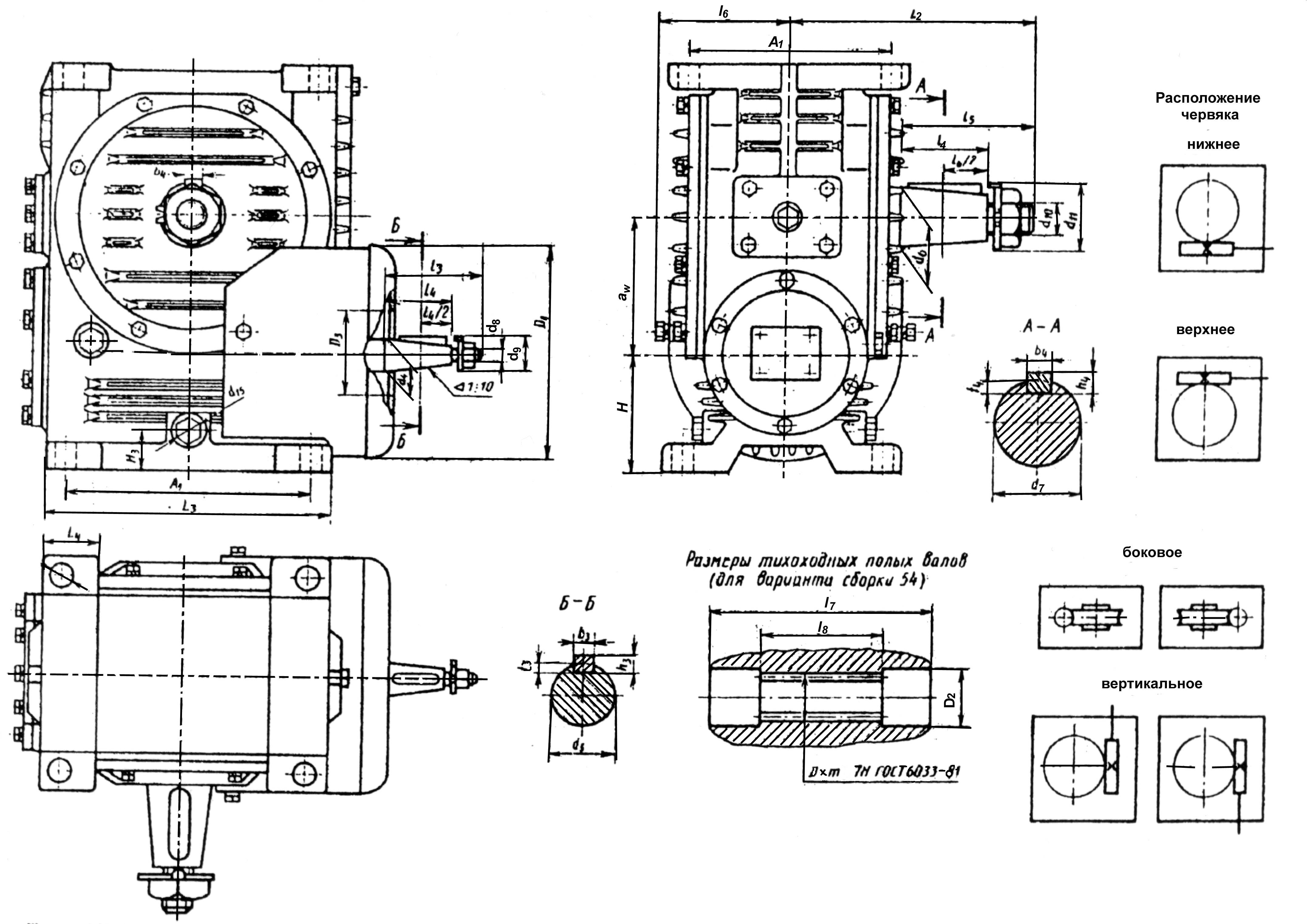

Рис. П.2.9. Редукторы червячные одноступенчатые типа Ч-50, Ч-63, Ч-80
Таблица П.2.10. Габаритные и присоединительные размеры редукторов типа Ч
Типоразмер редуктора
|
aw |
A1 |
А2 |
A3 |
В |
D1 |
D2 |
D3 |
H |
Н1 |
H2
|
Н3 |
Н4 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
b1 |
Ч -50
|
50
|
160
|
155
|
125
|
180
|
155
|
30
|
– |
75
|
205
|
10
|
25
|
40
|
115
|
100
|
190
|
33,5
|
125
|
65
|
3
|
Ч -63
|
60
|
180
|
200
|
150
|
230
|
135
|
31
|
– |
112
|
270
|
12
|
30
|
65
|
145
|
118
|
218
|
48,5
|
155
|
80
|
4
|
Ч -80
|
80
|
225
|
220
|
180
|
250
|
155
|
39
|
– |
112
|
295
|
15
|
40
|
62
|
167
|
147
|
265
|
48,0
|
173
|
92,5
|
5
|
Ч -100
|
100
|
200
|
140
|
– |
175
|
179
|
46
|
69
|
100
|
312
|
20
|
50
|
– |
225
|
225
|
243
|
45,0
|
150
|
120
|
6
|
Ч -125
|
125
|
230
|
190
|
– |
230
|
217
|
60
|
71
|
111
|
396
|
23
|
50
|
– |
261
|
230
|
280
|
60,0
|
176
|
135
|
6
|
Ч -160
|
160
|
300
|
230
|
– |
280
|
270
|
72
|
80
|
140
|
500
|
31,5
|
60
|
– |
345
|
280
|
355
|
70,0
|
206
|
157
|
10
|
Продолжение таблицы П.2.10.
b2 |
b3 |
b4 |
d1 |
d2 |
d3 |
d4 |
d5 |
d6 |
d7 |
d8 |
d9 |
d10 |
d11 |
d12 =d13
|
d14 |
d15 |
l1 |
l2 |
l3 |
6
|
– |
– |
16
|
15,2
|
22
|
– |
– |
– |
– |
– |
– |
– |
– |
HM6
|
12
|
M12x1,25
|
28
|
28
|
– |
8
|
– |
– |
22
|
20,9
|
25
|
– |
– |
– |
– |
– |
– |
– |
– |
HM6
|
14
|
M12x1,25
|
36
|
36
|
– |
10
|
– |
– |
25
|
23,8
|
35
|
– |
– |
– |
– |
– |
– |
– |
– |
HM8
|
16
|
M12x1,25
|
42
|
42
|
– |
12
|
6
|
12
|
– |
– |
– |
32
|
29,1
|
45
|
40,9
|
M20x1,5
|
45
|
M30x2
|
100
|
– |
19
|
M12x1,25
|
– |
– |
80
|
14
|
6
|
14
|
– |
– |
– |
32
|
29,1
|
50
|
50,9
|
M20x1,5
|
45
|
МЗбхЗ
|
110
|
– |
19
|
M16x1,5
|
– |
– |
80
|
18
|
10
|
18
|
– |
– |
– |
40
|
35,9
|
70
|
64,9
|
M24x2
|
50
|
M48x3
|
140
|
– |
22
|
M16x1,5
|
– |
– |
110
|
Продолжение таблицы П.2.10.
l4 |
l5 |
l6 |
l7 |
l8 |
l9 |
l10 |
h1 |
h2 |
h3 |
h4 |
t1 |
t2 |
t3 |
t4 |
Dxmxz |
Объем залив., масла, л. |
Масса, кг
|
||
– |
– |
– |
15
|
58
|
15
|
20
|
3
|
6
|
– |
– |
1,8
|
14,5
|
– |
– |
28
|
1,5
|
18
|
0,3
|
6,4
|
– |
– |
– |
108
|
58
|
18
|
24
|
4
|
7
|
– |
– |
2,5
|
21,0
|
– |
– |
30
|
1,5
|
18
|
0,7
|
13,2
|
– |
– |
– |
122
|
66
|
30
|
25
|
5
|
8
|
– |
– |
3,0
|
27,0
|
– |
– |
40
|
1,5
|
26
|
1,2
|
19,1
|
58
|
10
|
82
|
205
|
90
|
– |
– |
– |
– |
6
|
8
|
– |
– |
3,5
|
5,0
|
45
|
2
|
22
|
3,2
|
57,0
|
58
|
110
|
82
|
230
|
110
|
– |
– |
– |
– |
6
|
9
|
– |
– |
3,5
|
5,5
|
55
|
2,5
|
20
|
5,8
|
88,0
|
82
|
140
|
105
|
275
|
130
|
– |
– |
– |
– |
8
|
11
|
– |
– |
5,0
|
7,0
|
70
|
2,5
|
26
|
10,0
|
170,0
|

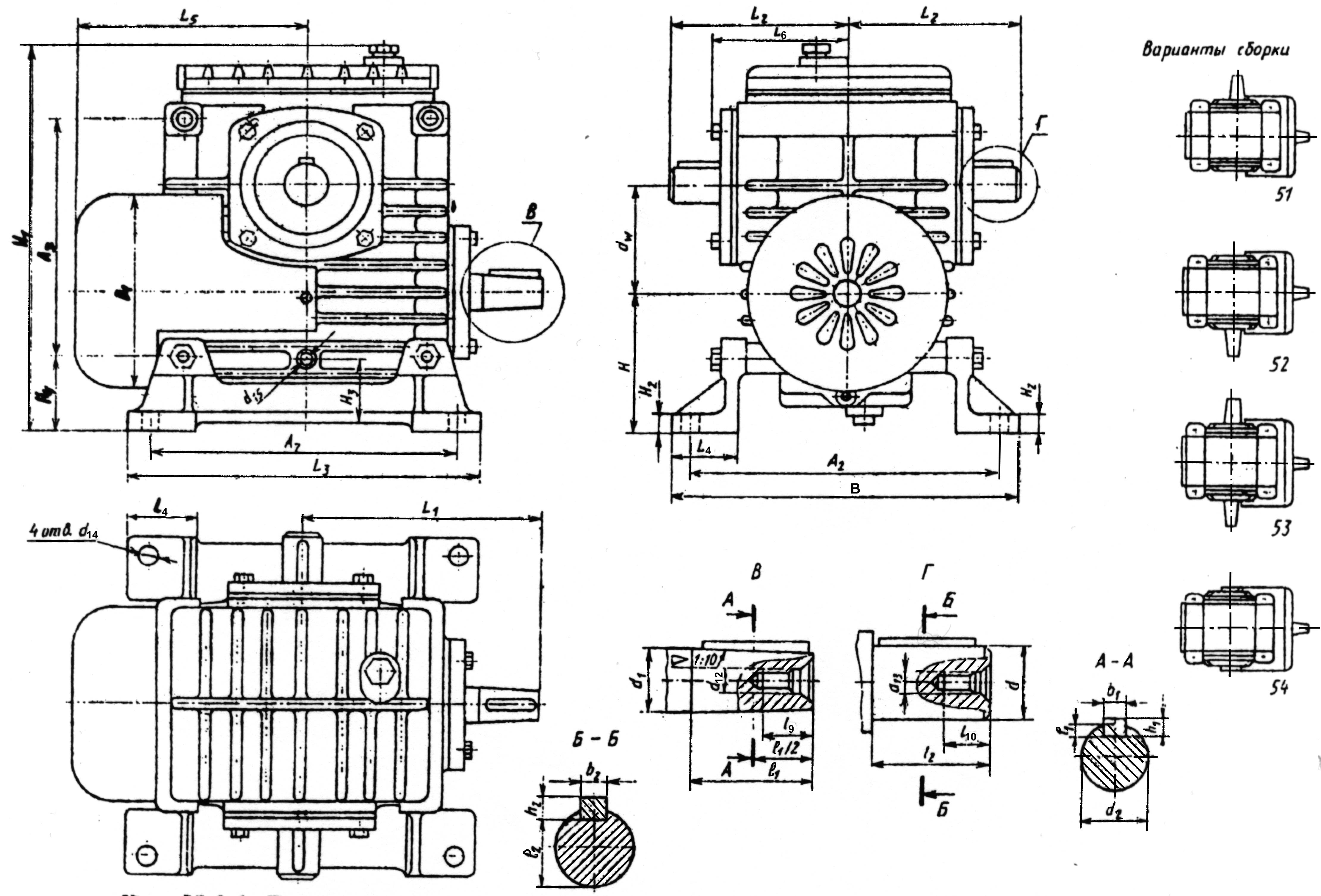

Рис. П.2.10. Редукторы червячные одноступенчатые типа Ч-100, Ч-125, Ч-160
Рис. П.2.11. Редуктор червячный Ч-160
