Редукторы конические одноступенчатые горизонтальные типа k
Таблица П.2.5. Технические характеристики редукторов типа К
Типоразмер редуктора
|
Номинальные передаточные отношения
|
Номинальный крутящий момент на тихоходном валу, Нм
|
Номинальная радиальная нагрузка на выходном валу, Н
|
кпд
|
Масса, кг
|
|
быстроходном
|
тихоходном*
|
|||||
К-125
|
3,15; 4; 5
|
125
|
500
|
1400
|
0,98
|
23,1
|
К-200
|
500
|
1250
|
2800
|
61
|
||
К-315
|
2000
|
3550
|
5600
|
180
|
||
* Для варианта сборки 43 номинальная радиальная нагрузка на тихоходном валу должна быть увеличена в 2 раза.
Таблица П.2.6. Габаритные и присоединительные размеры редукторов типа К
Размер |
Типоразмер редуктора
|
Размер |
Типоразмер редуктора
|
||||
К-125
|
К-200
|
К-315
|
К-125
|
К-200
|
К-315
|
||
L |
366 |
516 |
768 |
d1 |
18 |
28 |
45 |
L1 |
220 |
310 |
460 |
d2 |
28 |
45 |
70 |
L2 |
120 |
190 |
280 |
d11 |
M10 |
M16xl,5 |
М30х2 |
В |
263 |
393 |
538 |
d21, |
M16xl,5 |
М30х2 |
М48хЗ |
B1 |
200 |
285 |
390 |
l1 |
40 |
60 |
110 |
Продолжение табл. П.2.6 |
|||||||
B2
|
150
|
225
|
320
|
l2
|
60
|
110
|
140
|
А
|
185
|
260
|
400
|
l11
|
28,1
|
42
|
82
|
А1
|
115
|
175
|
260
|
l21
|
42
|
82
|
105
|
Н
|
208
|
295
|
420
|
t1
|
9,8
|
14,9
|
23,4
|
H1
|
100
|
140
|
212
|
t2
|
14,9
|
23,4
|
36,4
|
h
|
18
|
24
|
30
|
b1
|
4
|
5
|
12
|
d
|
15
|
19
|
24
|
b2
|
5
|
12
|
18
|

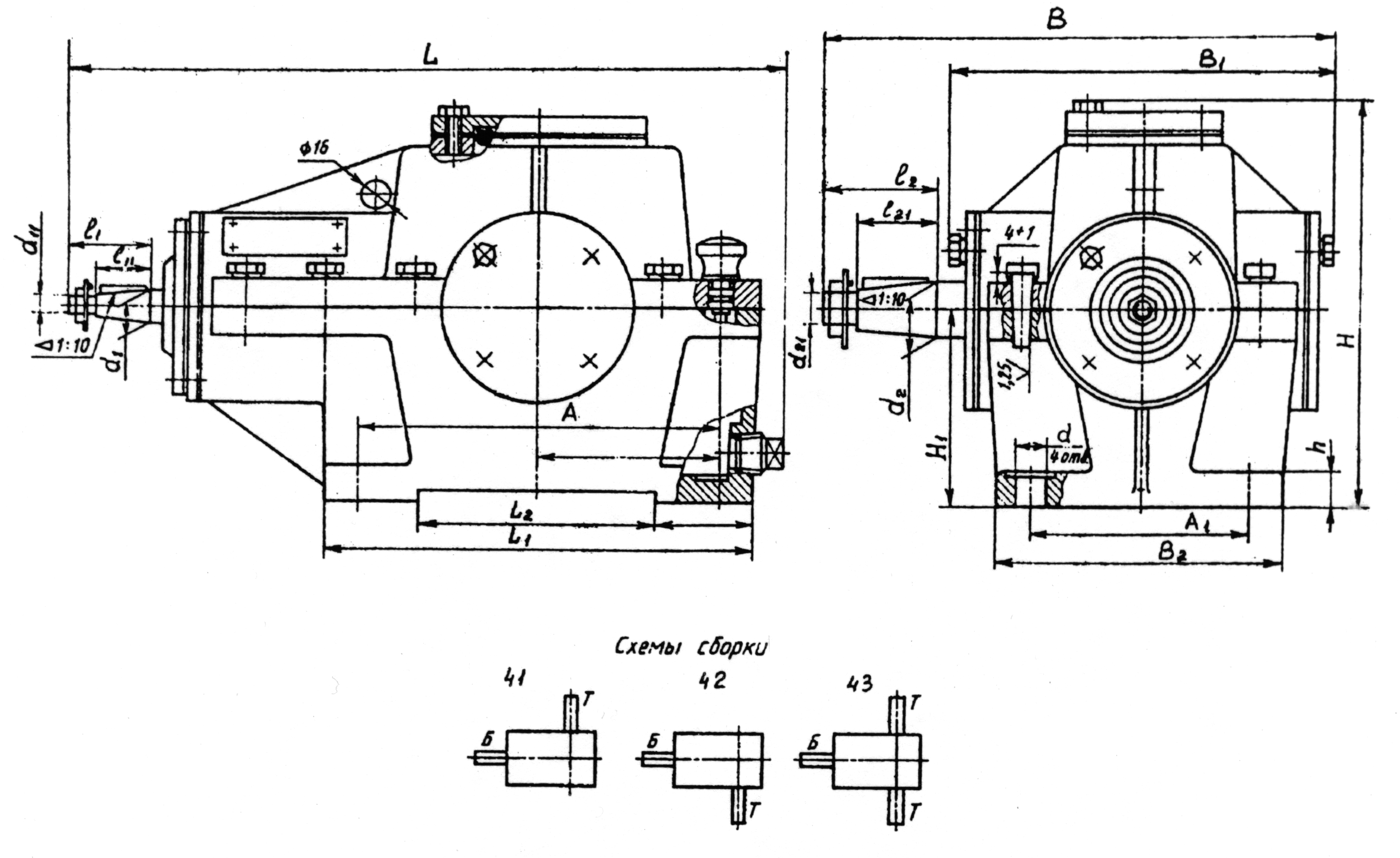

Рис. П.2.5. Редукторы конические одноступенчатые типа К

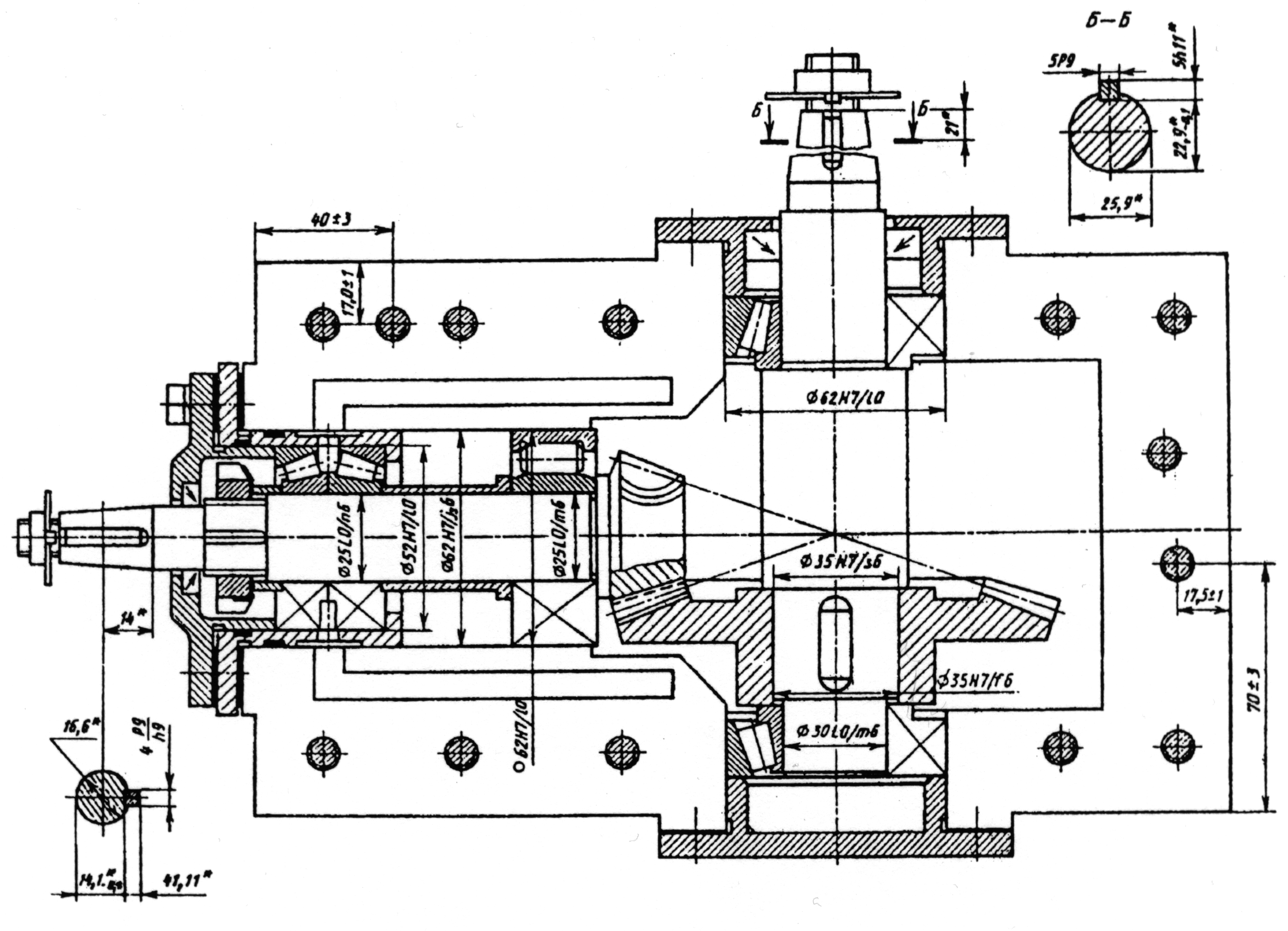

Рис. П.2.6. Редуктор конический одноступенчатый типа К – 125
