Глава 10. Оформление конструкторской документации курсового проекта

В курсовом проекте выполняются расчет и конструирование привода к стационарной машине. Каждый студент в соответствии с техническим заданием проектирует привод, состоящий из электродвигателя, ременной или цепной передачи, стандартных редуктора и муфты, устанавливаемых на раме сварной конструкции (см. гл. 9).

Курсовой проект состоит из двух частей: текстовой (расчетно-пояснительная записка) и графической (чертежи).

§ 10.1. Содержание и оформление расчетно-пояснительной записки.

Расчетно-пояснительная записка должна быть написана на стандартных листах писчей бумаги, сброшюрована и снабжена титульным листом установленного образца (рис. 10.5). Все страницы должны иметь рамку с полями для сшивки шириной 20 мм.

В расчетно-пояснительную записку должны входить:

1. Содержание

2. Задание на курсовой проект

3. Методика подбора стандартных узлов и деталей

4. Основные расчеты

5. Список используемой литературы.

Все расчеты должны сопровождаться: кратким обоснованием выбора принятой конструкции или ее элементов, необходимыми кинематическими или расчетными схемами, обоснованием выбора материалов, термообработки, расчетных коэффициентов, выводами и заключениями по результатам расчета.

Расчетно-пояснительная записка должна быть разделена на главы и параграфы.

Примерное содержание глав:

Глава 1. Задание на курсовой проект

Глава 2. Кинематический и силовой расчет привода

Глава 3. Расчет ременных (цепных) передач

Глава 4. Подбор редуктора из стандартного ряда

Глава 5. Проверочный расчёт зубчатой (червячной) передачи редуктора (при использовании двухступенчатого редуктора рассчитывается его тихоходная ступень)

Глава 6. Расчет тихоходного вала редуктора

Глава 7. Выбор подшипников и подшипниковых узлов тихоходного вала редуктора

Глава 8. Выбор стандартной муфты заданного типа

Глава 9. Проектирование рамы привода. § 10.2. Оформление чертежей.

Графическая часть курсового проекта включает чертежи:

чертеж общего вида привода;

сборочный чертеж редуктора

рабочий чертеж тихоходного вала редуктора;

рабочий чертеж зубчатого колеса.

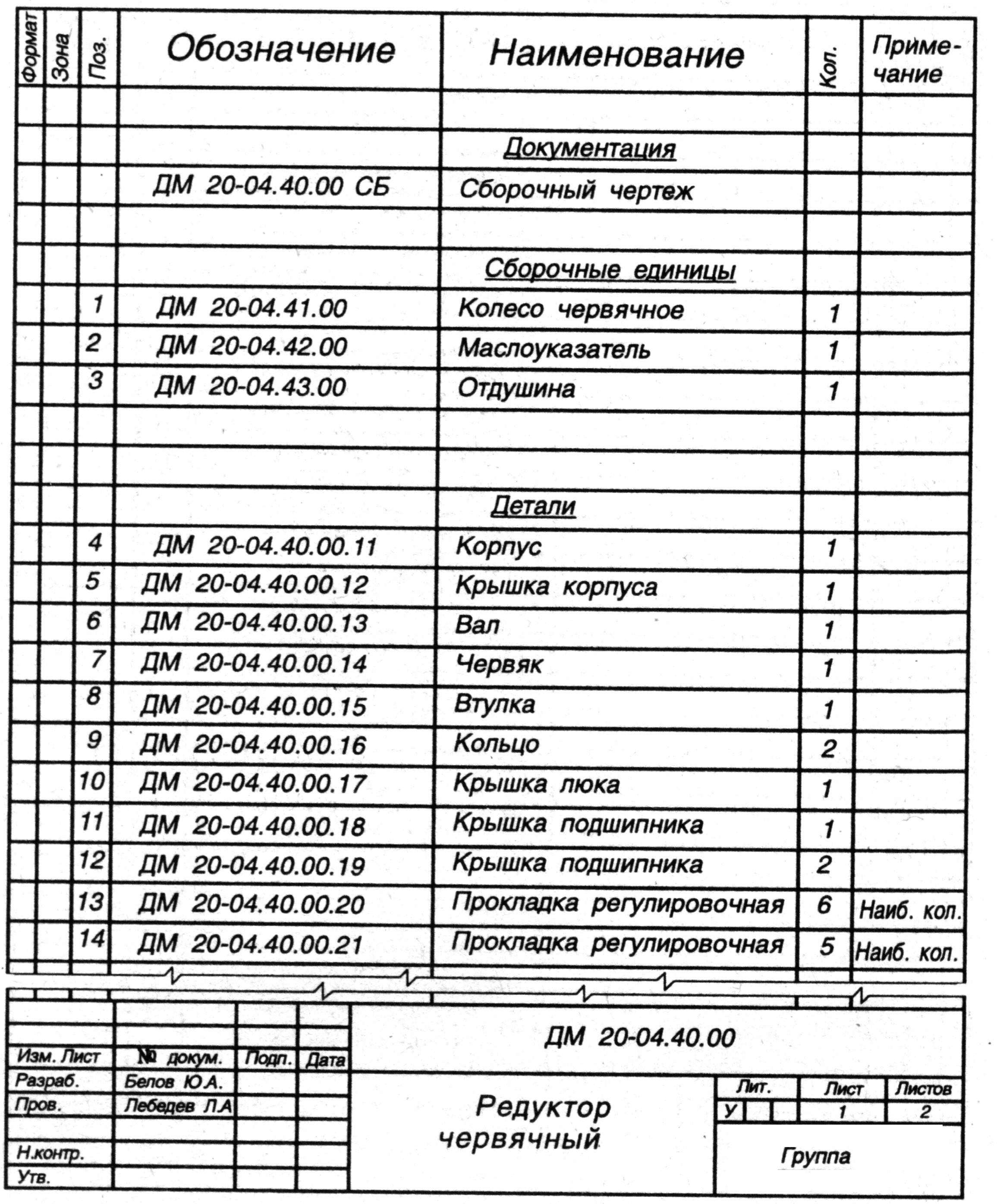

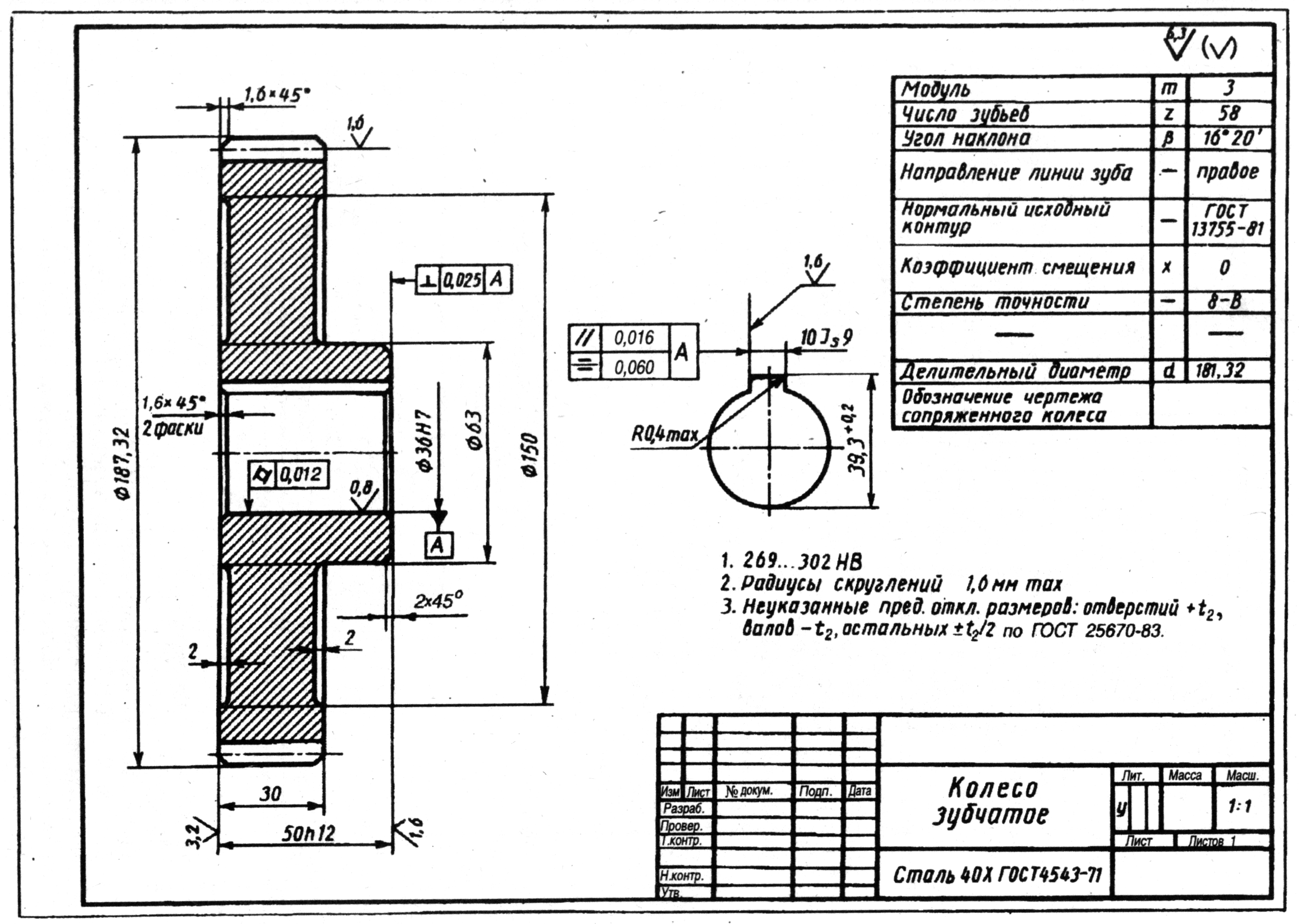

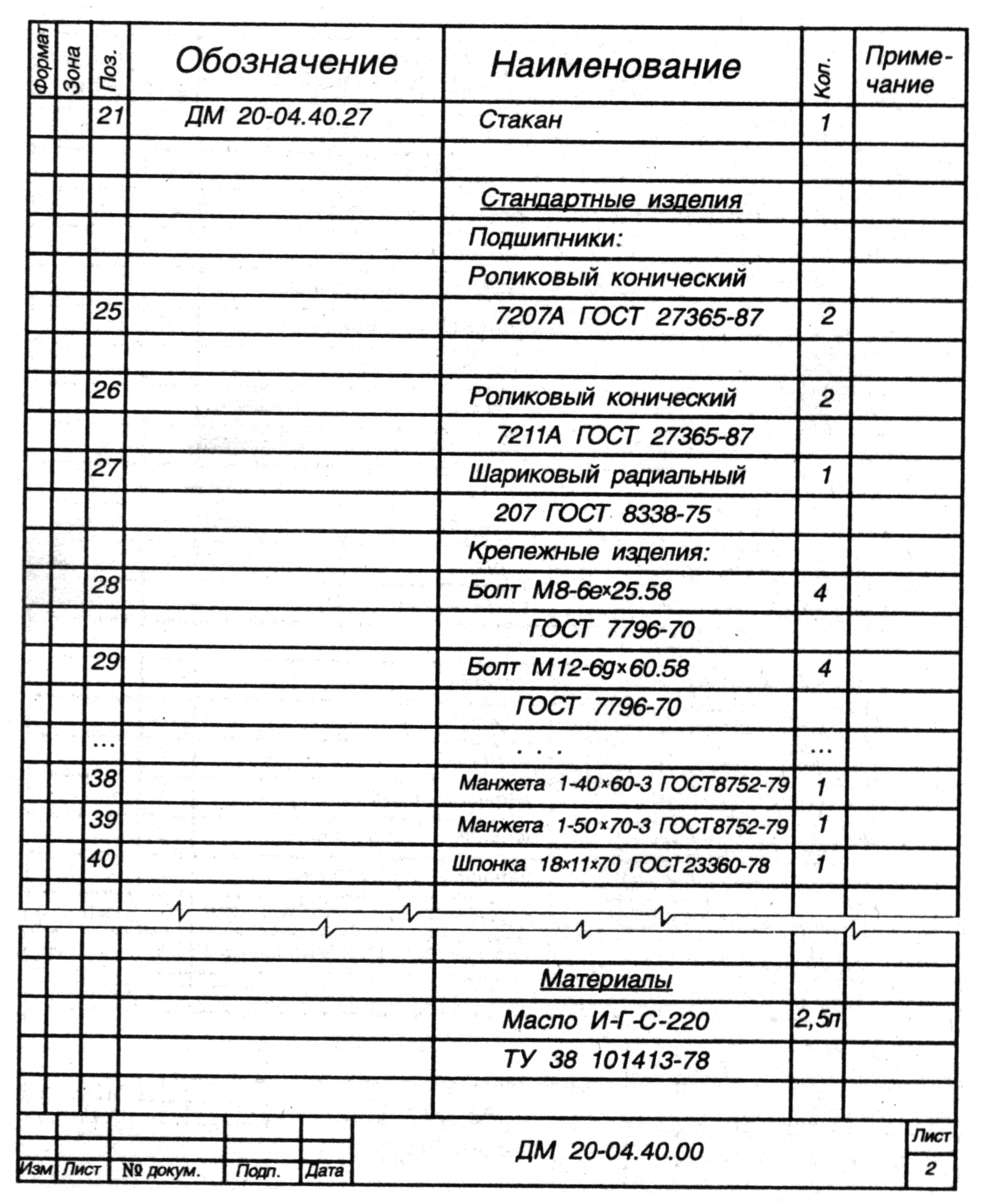

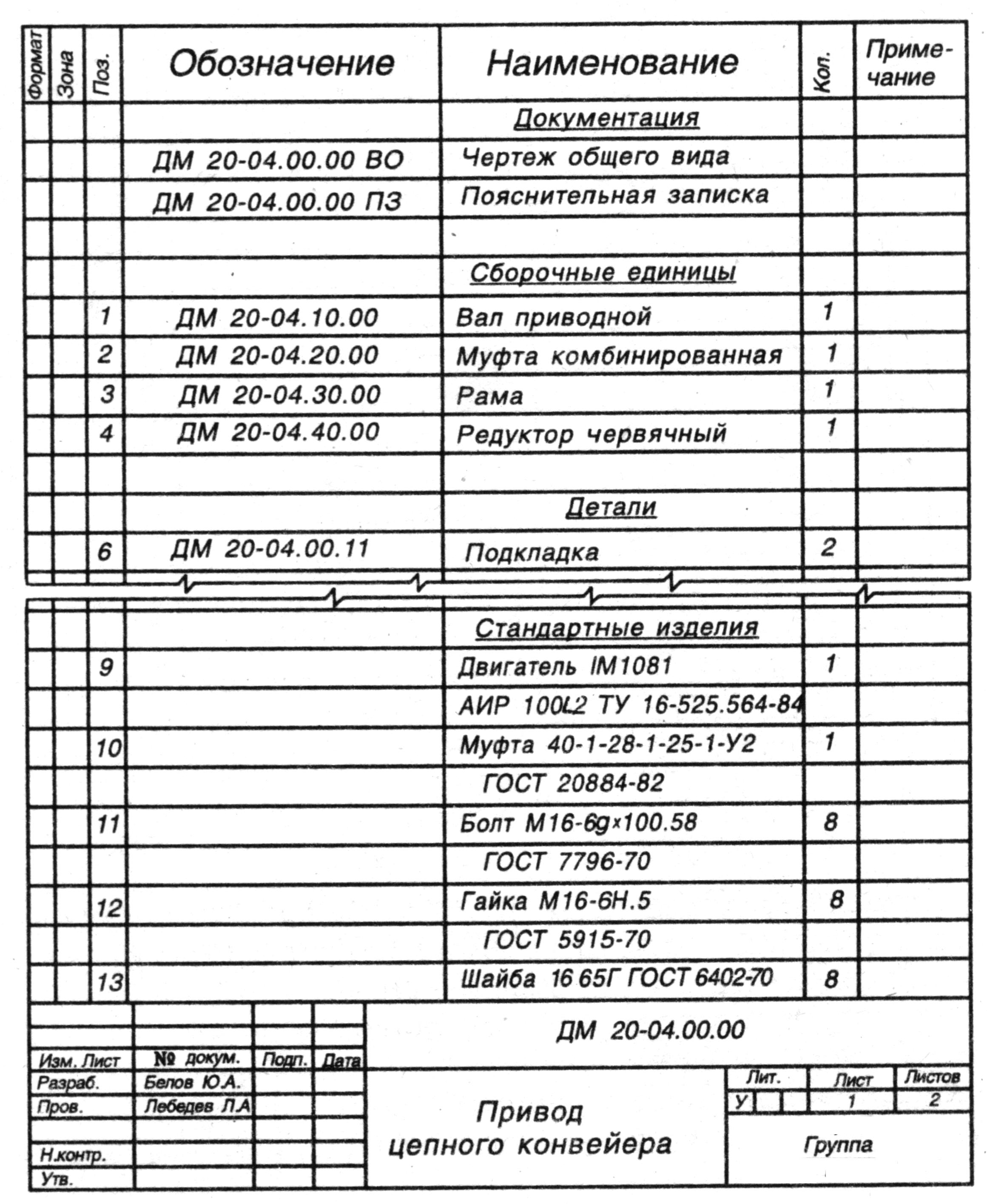

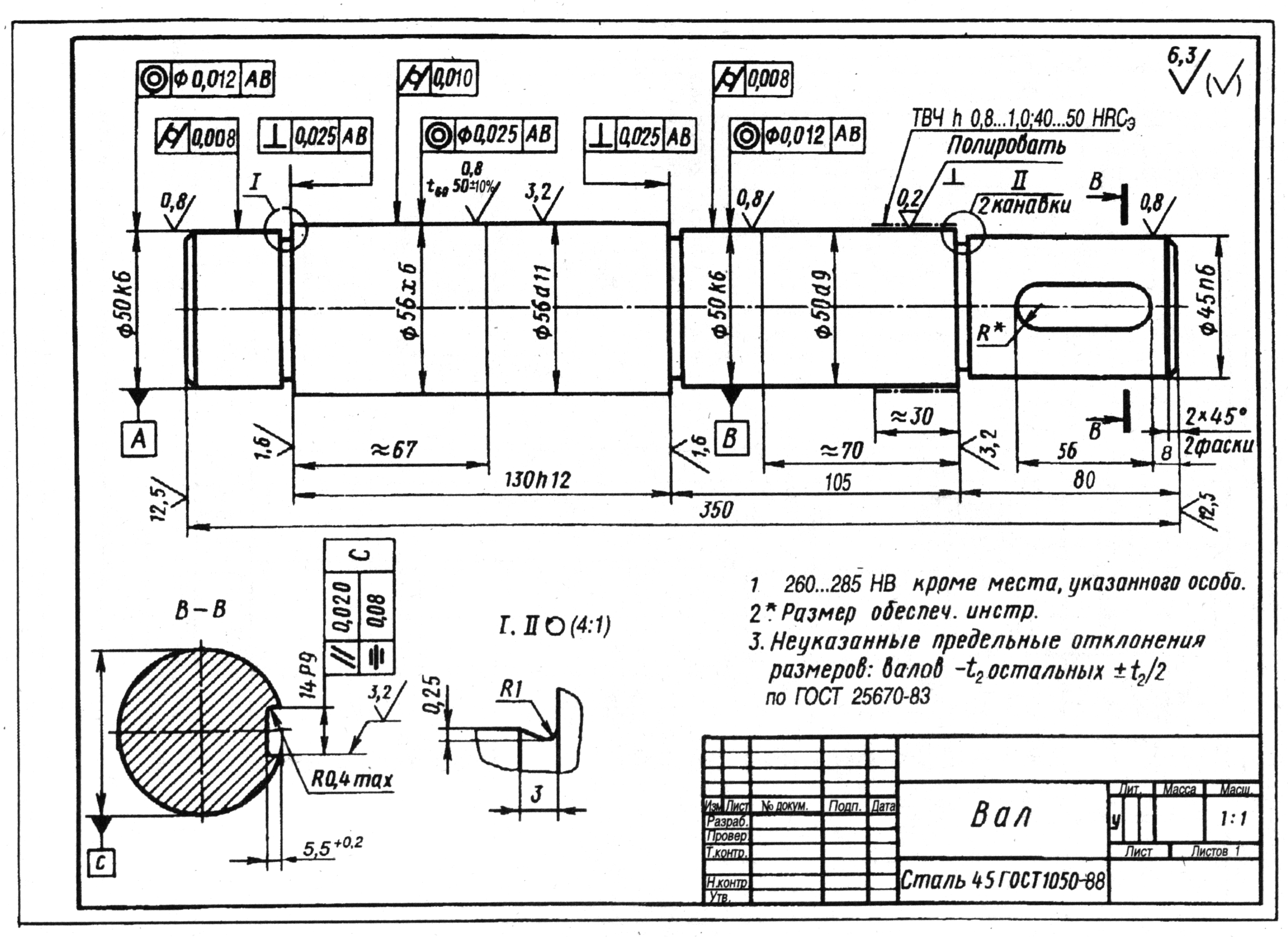

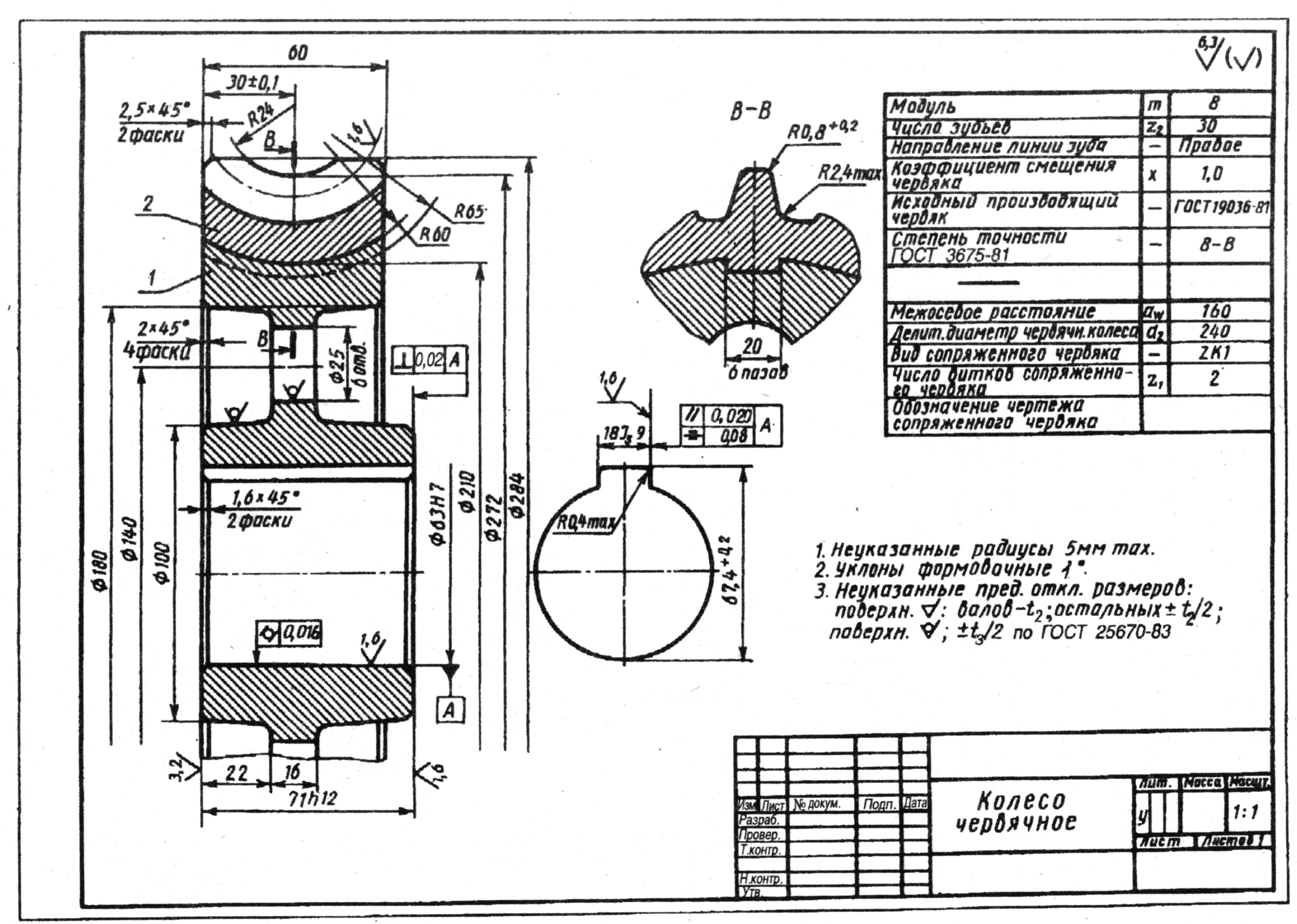

Все чертежи выполняются карандашом в соответствии с требованиями ГОСТов ЕСКД. Общий вид привода выполняется как сборочный на листе формата А1 (594x841) в принятых масштабах уменьшения: 1:2, 1:2,5, 1:4, 1:5. Чертеж вала в сборе также выполняется как сборочный на листе формата А2 или A3 в масштабе 1:1 или 1:2. Рабочие чертежи деталей выполняются на отдельных листах формата А4 в масштабе 1:1 (рис. 10.1, 10.2, 10.3). Спецификации к сборочным чертежам выполняются на отдельных стандартных листах и подшиваются к расчетно-пояснительной записке (табл. 10.1 и 10.2).

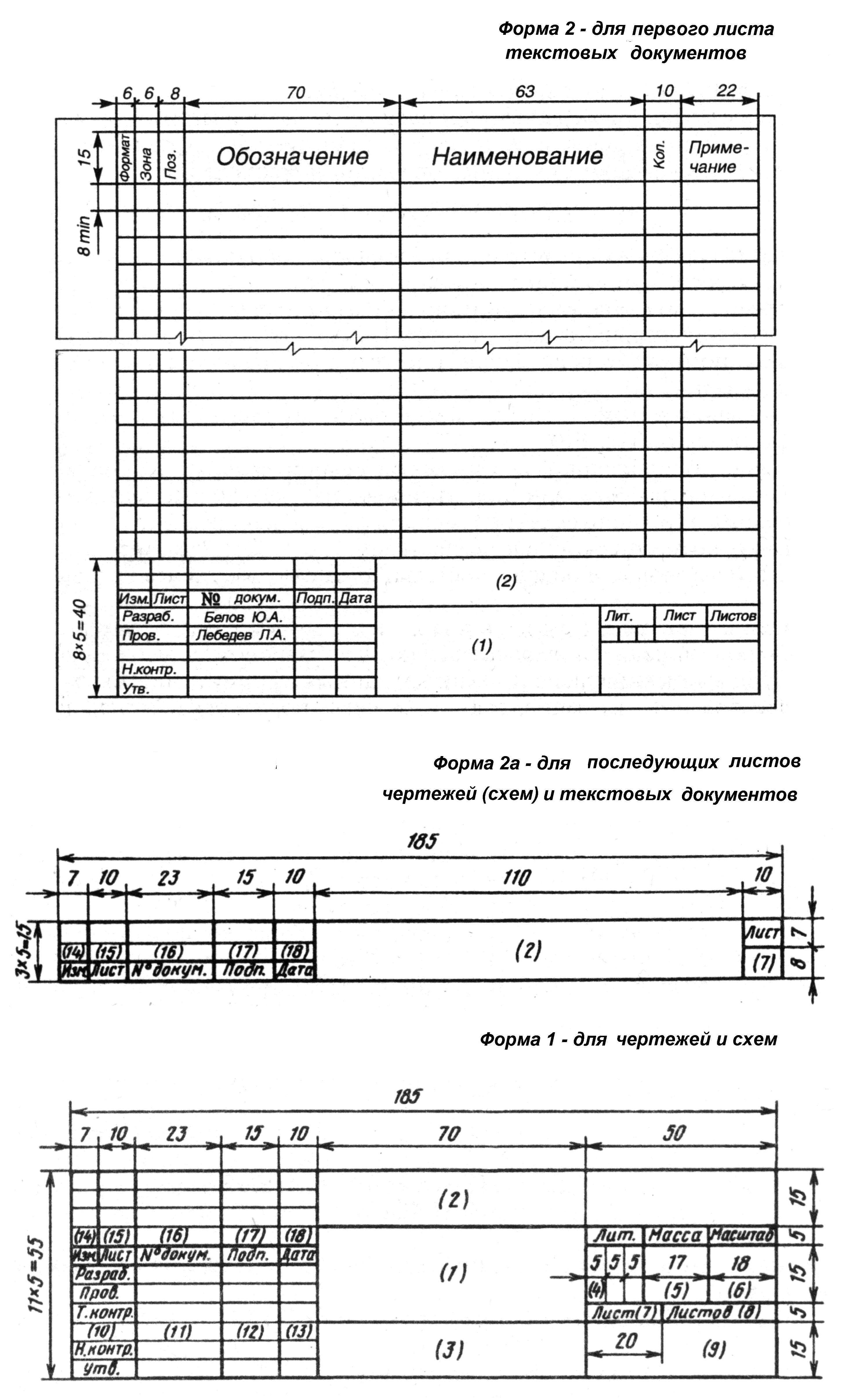

В соответствии с требованиями ГОСТ 2.104-68 для каждого чертежа предусматривается одна основная надпись, которая размещается в правом нижнем углу чертежа (рис. 10.4).

В соответствии с требованиями ГОСТ 2.201-80 каждому изделию присваивается обозначение, которое записывается в основную надпись. Для учебных работ рекомендуется следующая система обозначений: первые два знака - код дисциплины (детали машин) - ДМ, следующие три знака - трехзначный код задания на курсовой проект, включающий двухзначный номер задания и однозначный номер варианта; последним указывается шестизначный код - номер изделия.

Пример обозначения чертежа общего вида привода, выполненного по заданию 1 (вариант 1): ДМ.011.00.00.00 СБ.
