6.3 Розрахунок місцевої вентиляції

У якості витяжної вентиляції будемо використовувати місцеву, яка буде встановлена на дільницях просочування та фарбування якорів тягових двигунів типу ТЕ-006.

Уловлення шкідливих випарів, пилюки та інших шкідливих речовин відбувається за допомогою місцевого відсмоктування. Він запобігає поширенню шкідливих речовин по приміщенню, і тим самим ефект досягається при мінімальних затратах часу та енергії.

Місцеві витяжки поділяються на пару типів: напіввідкриті, відкриті, повністю закриті. На дільницях просочування та фарбування якорів будуть розміщені витяжки відкритого типу (витяжні зонти): одна на кожну дільницю.

На дільницях по просочуванню та фарбуванню якорів тягових двигунів типу ТЕ-006 будемо застосовувати зонти для вловлювання ненаправленого потоку повітря з шкідливими речовинами і проведемо для них розрахунок.

Метою розрахунку є визначення швидкості в зоні утворення шкідливих речовин і об’єму відведеного повітря, які будуть задовольняти сприйнятливу роботу зонта. Розрахунок проводиться на основі експериментальних досліджень.

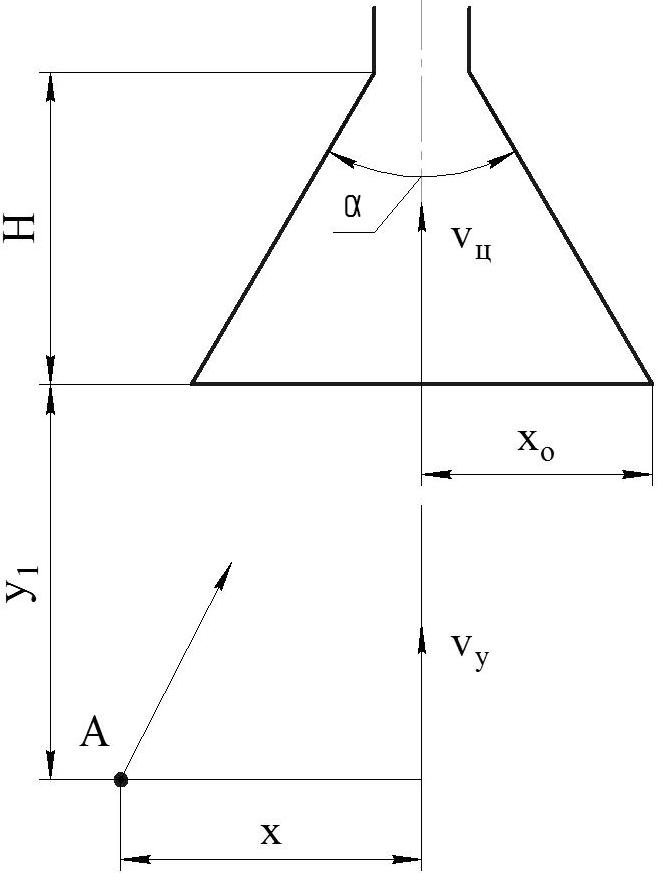

На рисунку 6.2 зображена розрахункова схема зонта.

Рисунок 6.2 – Розрахункова схема зонта

Перед розрахунком самого зонта потрібно визначити наступні дані: габаритні розміри джерела виділення шкідливих речовин; швидкість поширення їх в приміщенні; висота установки зонта Н; форма, розміри а, b і кут розкриття зонта приймаються по місцевих умовах.

Визначаємо по емпіричній формулі швидкість в центрі зонта та середньої швидкості всмоктування зонта, при яких буде забезпечена швидкість в площині джерела виділення шкідливих речовин, яка перебільшує швидкість поширення шкідливих речовин в точці А:

, (6.8)

де – відносна швидкість, м/с;

– швидкість повітря на відстані y1 від зонта, м/с;

Н – відносна висота зонта, м;

– відносна відстань від осі зонта до його кромки, м;

– горизонтальна координати точки, для якої визначається швидкість;

– вертикальна координата точки, для якої визначається швидкість.

Приймемо, що площа, з якої будуть виділятися шкідливі речовини становитиме в середньому по діаметру 1,6 м, по площі прямокутної форми – 1,6 х 2,4 м. Швидкість поширення парів фарби 0,15 м/с. Швидкість всмоктування їх у поверхні ванни приймаємо 0,25 м/с (у борта в точці А). Габарити зонта приймаємо на 0,1 м більше габаритів з кожної сторони, тобто 1,7 м та 1,7 х 2,5 м. Висота від місця випаровування до зонта 0,7 м. Кут розкриття зонта 60о. Висота Н становить 1,21.

Еквівалентний діаметр зонта прямокутної форми:

, (6.9)

Відносні величини в долях еквівалентного діаметра:

, , , , (6.10)

, , , .

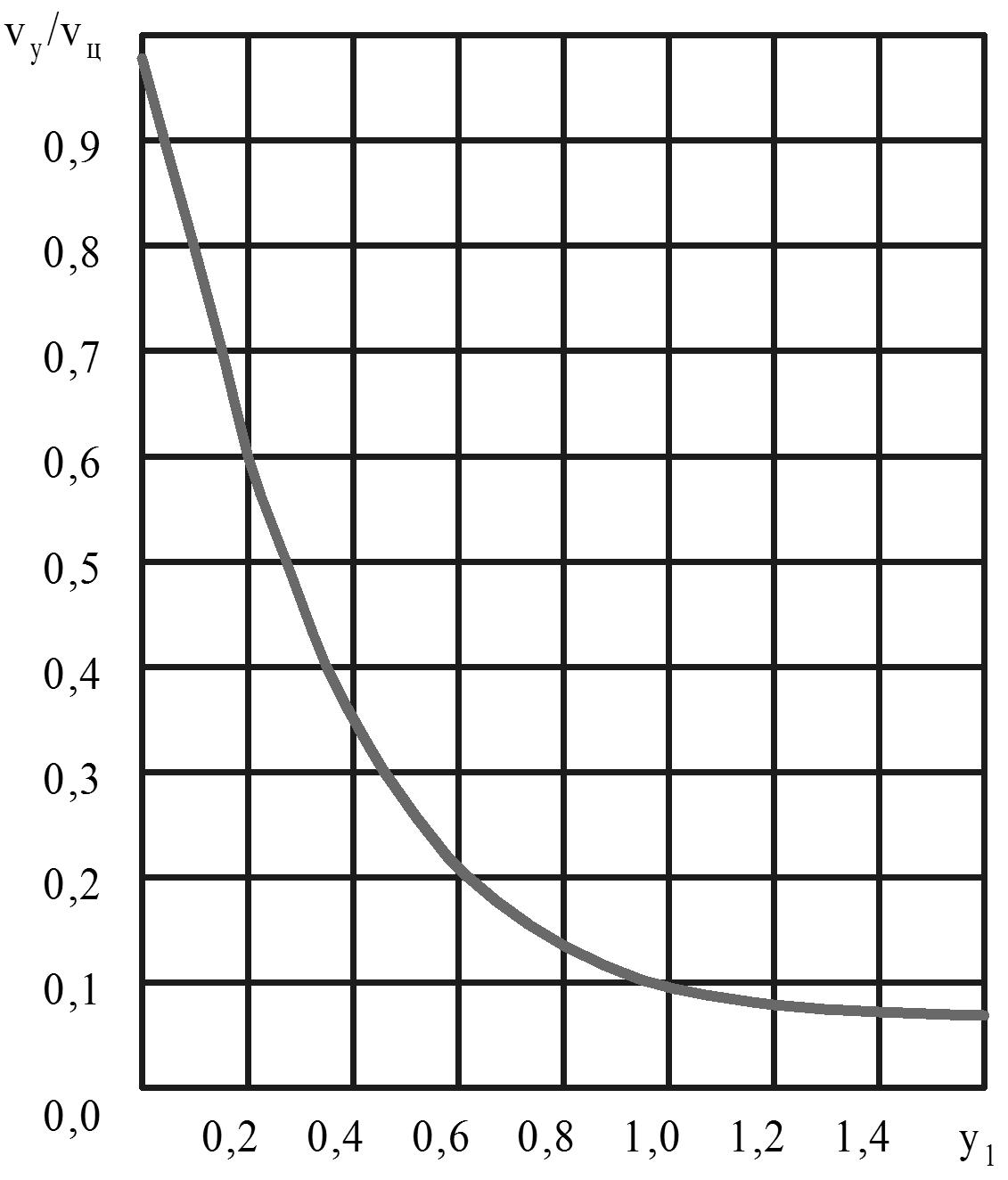

По графіку кривої відносної швидкості по осі зонта (рисунок 6.3) знаходимо значення .

Рисунок 6.3 – Графік кривої відносної швидкості по осі зонта

При , значення .

м/с.

Середня швидкість всмоктування:

, (6.11)

де – поправочний коефіцієнт, який визначається по графіку (рисунок 6.4).

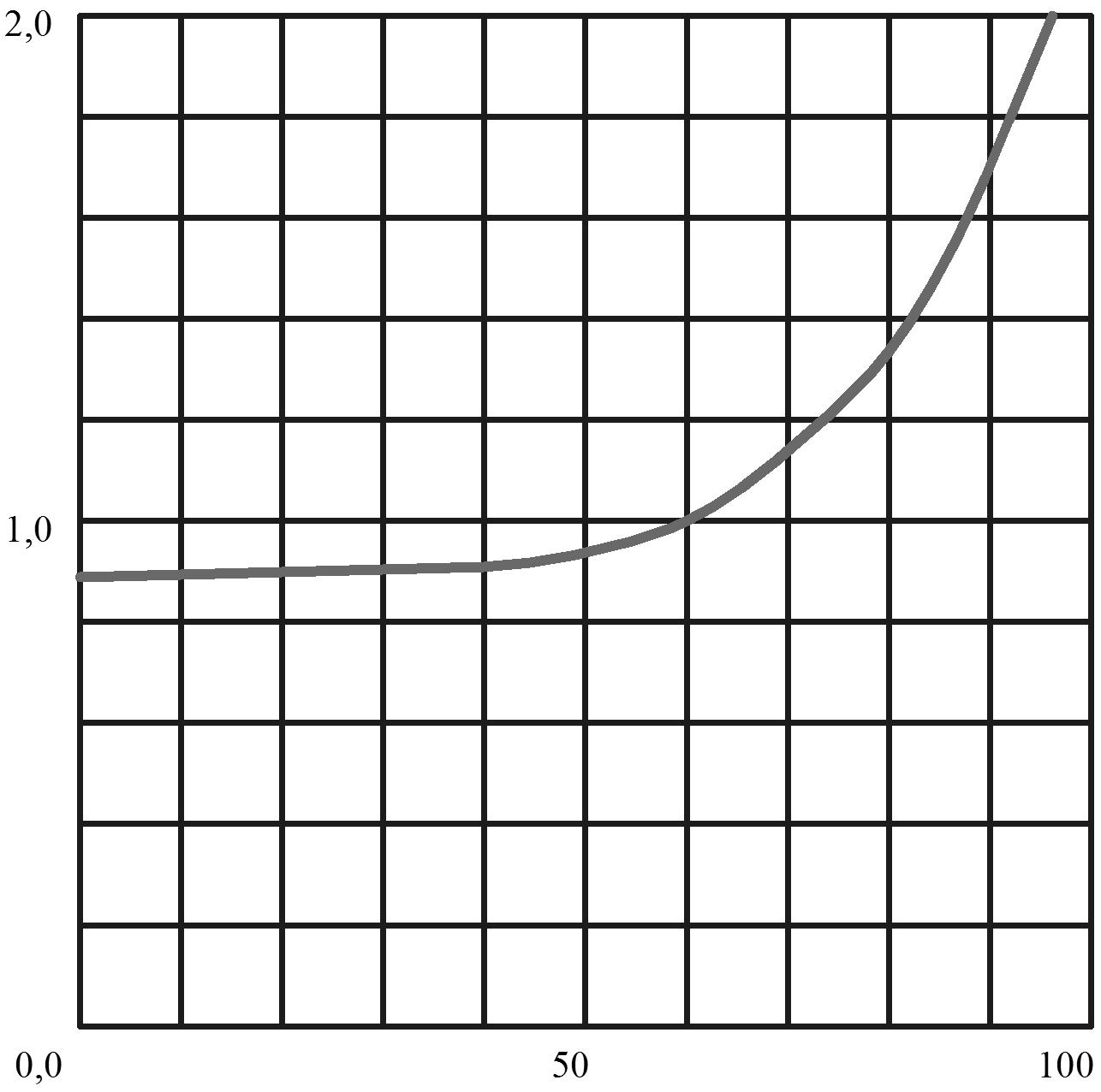

Рисунок 6.4 – Графік кривої залежності відносної центральної швидкості від кута розкриття зонта

П

м/с.

ри куті розкриття зонта , .

Об’єм відсмоктуваного повітря визначається по наступній формулі:

, (6.12)

м3/год.

Цей об’єм повітря висмоктується з місцевої витяжки на дільниці фарбування. Проведемо аналогічні розрахунки для дільниці просочування якорів.

, , , ,

При , значення .

м/с.

м3/год.

Загальний об’єм повітря, який відсмоктується з обох дільниць просочування та фарбування становить 15416 м3/год.
