1.Призначення будинку характеристика конструкцій будівельних огорож приміщень та технологічних процесів.
В даному проекті розглядається громадська споруда – кінотеатр на 240 місць, призначений для міста будівництва - м. Бердянськ .
Кінотеатр - триповерховий .На третьому поверсі встановленні обладнання для вентиляції зального приміщення.
Кладка стін (самонесучих) – цегляна з утеплювачем потиньковані товщиною 510 мм, перегородки між приміщеннями цегляні , дах плоский, для обладнання повітропроводів в кінозалі прийняту підшивну стелю. Вікна подвійні в спарених дерев'яних рамах. Підлога в приміщенні сосновий паркет, у туалетах і фойє – плитка. Фундаменту старанного типу, низ підошви фундаменту на відмітці -4,10 м. Колони перерізом 750×750, поперечний і поздовжній крок яких – 6 м. На першому поверсі розташовані такі приміщення: 7. чоловічій туалет, 8. жіночий туалет, 5. коридор, 19. електрощитова, 11.теплоцентр, 13. зал, 6. фойє, 1. касовий вестибюль, 2. кімната адміністратора, 3. кімната директора, 23. коридор, 4. кімната персоналу. На другому поверсі: 14.15. кінопроекційна,16. перемоточна, 14. кімната механіка, 18. коридор 17. санвузол. На третьому поверсі розташовані такі кімнати: 24. вентиляційна камера, 20.21. акумуляторна, 9. склад, 22. кислотна .Повітроготувальник розміщений у приміщенні вентиляційної камери.
Кінозал розташований між осями 2-3 та В-Б.
2.Конструкційні і теплозахисні характеристики зовнішніх ефективно утеплених огорож. Теплотехнічний розрахунок зовнішніх огорож будівлі за умови ≥

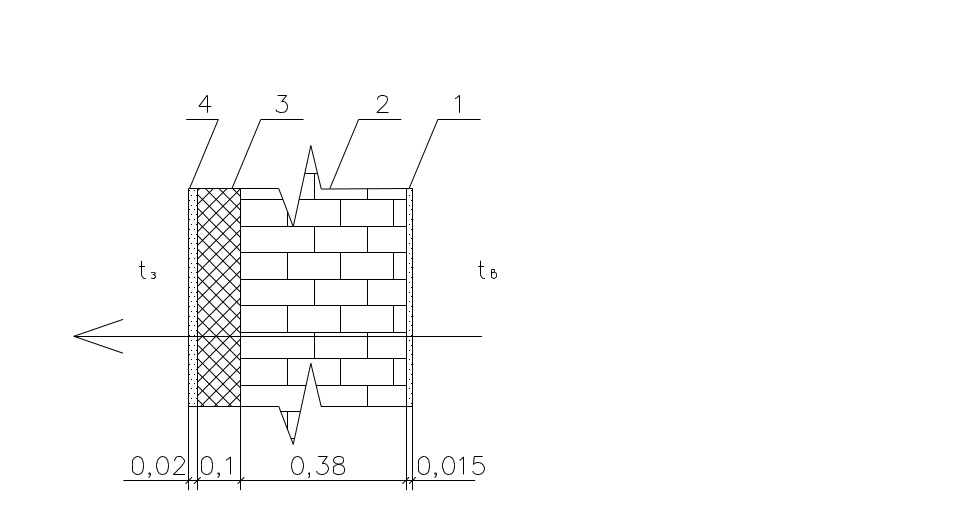

А) зовнішня стіна
1.Вапняно-пісковий тиньк: 0 =1800 кг/м3; 1 = 0,93 Вт/(мС); =0,015м.
2. Мурування з цегли глиняної звичайної на цементно-пісковому розчині:
0 =1800 кг/м3; 2 = 0,81 Вт/(мС); =0,38м.
3. Пінополіуритан: 0 =35 кг/м3; 3 = 0,05 Вт/(мС); =0,1м
4. Розчин цементно-пісковий: 0 =1600 кг/м3; 4 = 0,81 Вт/(мС); =0,02м
Визначаємо массу 1 м2 поверхні стіни, враховуючи об’єм та об’ємну вагу конструктивних шарів.
М=V*0 =0,4*1800=720 кг.
Визначаємо коефіцієнт теплопередачі стіни Кзс за умови забезпечення ≥
=
=2,5(м2
С)/Вт, Кзс=1/
=0,4
Вт/ (м2С);
Б) Горищне перекриття (дах)
1. Цементно-піскова стяжка: 0 =1600 кг/м3; 1 = 0,81 Вт/(мС); =0,05м;
2. Пінополіуритан: 0 =35 кг/м3; 2 = 0,05 Вт/(мС); =0,2м;
3. Рубероїд: 0 =600 кг/м3; 3 = 0,17 Вт/(мС); =0,005м;
4. Плита сталескелетна: 0 =2500 кг/м3; 4 = 2,04 Вт/(мС); =0,06м;
Визначаємо массу 1 м2 поверхні перекриття, враховуючи об’єм та об’ємну вагу конструктивних шарів.
М=V*0 =0,061800=150 кг/ м2;
Визначаємо коефіцієнт теплопередачі перекриття Кгп за умови забезпечення ≥
=
=4,5(м2
С)/Вт, Кгп=1/
=0,22
Вт/ (м2С);
В) Перекриття над необігріваним підвалом

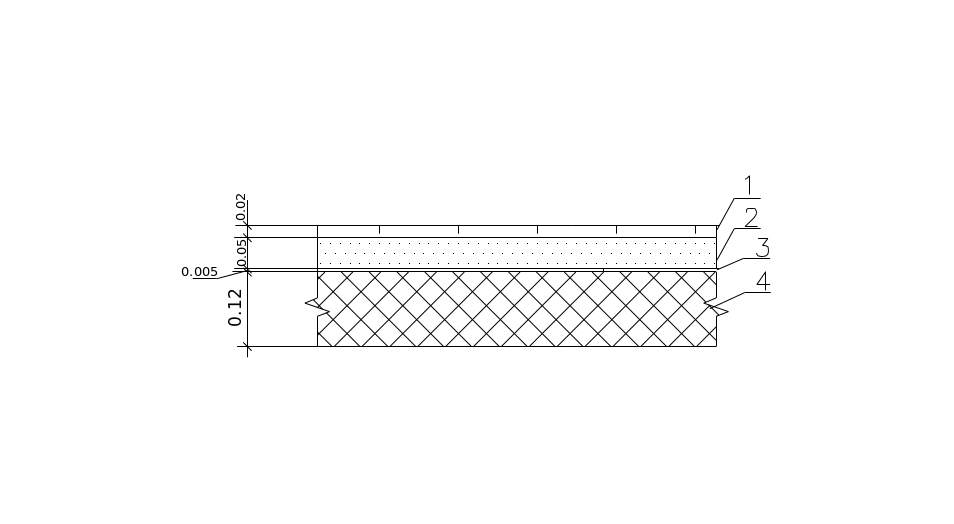

Паркет (сосна поперек волокон): 0 =500 кг/м3; 1 = 0,18 Вт/(мС); =0,02м;
Розчин цементно-пісковий: 0 =1600 кг/м3; 1 = 0,81 Вт/(мС); =0,05м;
Руберойд: 0 =600 кг/м3; 1 = 0,17 Вт/(мС); =0,005м;
Пінополістерол: 0 =35 кг/м3; 1 = 0,05 Вт/(мС); =0,12м;
Визначаємо коефіцієнт теплопередачі перекриття Кгп за умови забезпечення ≥
=
=2,6(м2
С)/Вт, Кпп=1/
=0,38
Вт/ (м2С);
