Функции панели операторов(общий вид на рисунке 3.6):
поля ввода-вывода для отображения и редактирования параметров процесса;
функциональные клавиши для прямого запуска функций и макросов, для функциональных клавиш можно одновременно запрограммировать до 16 функций. Функциональные клавиши могут использоваться непосредственно как периферийные устройства ввода PROFIBUS DP;
кнопки для прямого запуска функций и макросов. Для кнопок можно одновременно запрограммировать до 16 функций;

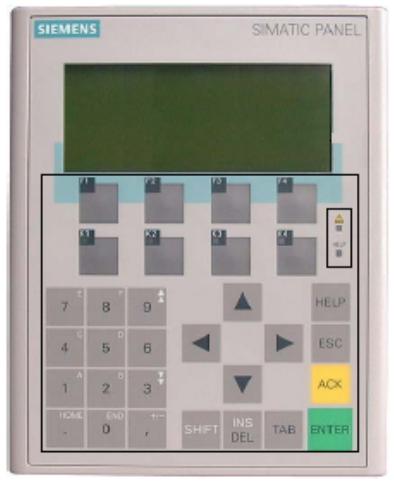

Рисунок 3.6 – Панель оператора OP77B
графика может использоваться в виде иконок вместо текста для обозначения кнопок и функциональных клавиш. Также может использоваться в виде фонового рисунка (обои). В пакете проектирования имеется библиотека, содержащая множество графики и широкий спектр рисунков. В качестве графического редактора может использоваться любой редактор с интерфейсом OLE (например, PaintShop, Designer или CorelDraw);
векторная графика; основные геометрические фигуры (например, линии, окружности и прямоугольники) можно создавать непосредственно в пакете проектирования;
статические тексты для обозначения функциональных клавиш, кадров и параметров процесса с любым размером шрифта;
тренды и гистограммы используются для визуализации переменных величин;
выбор кадра с ПЛК . ПЛК может формировать приглашение для переключения кадра оператором;
выбор языков: 5 динамически переключаемых языков, всего доступен 21 язык, включая азиатские и кириллические;
защита паролем с 10 уровнями доступа;
система сообщений, настройка сообщений состояния, аварийных и системных сообщений;
управление рецептами;
с помощью дополнительной памяти данных (на CF-карте);
прямое/автономное редактирование на панели;
хранение рецептов в стандартном формате Windows (CSV);
внешняя обработка с помощью стандартных пакетов Excel или Access;
текстовая справка для кадров, сообщений и переменных;
математические функции;
мониторинг уставок для надежного контроля входных и выходных параметров процесса;
индикаторная подсветка для индикации состояния агрегата или установки;
таймер для обработки циклических функций;
печать: твердая копия и печать сообщений;
динамическое перемещение и скрытие/отображение объектов;
постоянные окна: фиксировано заданные области экрана для вывода общей информации (например, важных параметров процесса, даты и времени и т.п.);
простая настройка и обслуживание;
резервирования/восстановления конфигурации, операционной системы, пользовательских и системных данных с использованием опциональной CF-карты (карта CompactFlash);
резервирования/восстановления конфигурации, операционной системы, пользовательских и системных данных на ПК с помощью ProSave;
загрузки/выгрузки конфигурации по MPI/PROFIBUS DP/RS232 и на CF -карту (опционально);
автоматического распознавания передачи;
индивидуальной настройки и калибровки контрастности;
имитации непосредственно на компьютере проектирования;
отсутствия необходимости использования батарей;
Программирование производится с помощью ПО проектирования SIMATIC ProTool/Lite, SIMATIC ProTool или SIMATIC ProTool/ProConfiguration (см. "ПО конфигурирования" или "ПО визуализации")
Интеграция: OP 170B может подключаться к:
SIMATIC S7-200/-300/-400;
SIMATIC WinAC Software/Slot PLC;
SIMATIC S5;
SIMATIC 505;
SINUMERIK;
SIMOTION.
ПЛКне Siemens:
Allen Bradley;
Mitsubishi;
Telemecanique;
Lucky Goldstar GLOFA;
Modicon;
GE-Fanuc;
Omron.
Рисунок 3.7 – Чертеж панели управления
