7 Проверка достаточности регулировочного диапазона трансформаторов
Рисунок 21 – Схема замещения трансформатора
Режим наибольших нагрузок
Проверяем достаточность регулировочного диапазона РПН на П/ст1.
,Мвар,
;
.

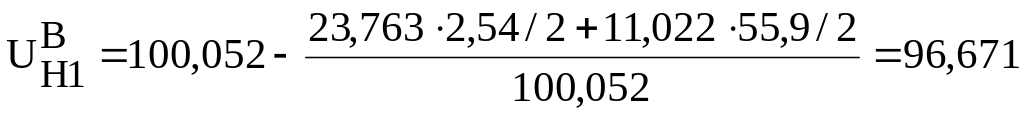

Определим для П/ст 1 низшее напряжение, приведенное к высшему:
,
кВ,
;
Тогда фактическое низшее напряжение, поддерживаемое на ПС1, составит:
,
кВ.
Полученное
напряжение отличается от желаемого
напряжения, равного
кВ,
значит, необходимо отрегулировать это
напряжение.
Определим напряжение, соответствующее желаемому коэффициенту трансформации:
кВ.
Определим величину, на которую необходимо изменить высшее напряжение:
Изменение
напряжения за счет регулирования уровня
одной ступенью составит (
берется из паспортных данных
трансформатора):
кВ.
Тогда необходимое количество ступеней составит:
Тогда напряжение ответвления составит:
кВ.
Определим отрегулированное низшее напряжение:
кВ.
Проводим аналогичные результаты для остальных подстанций, результаты заносим в таблицу 39. Также аналогично режиму наибольших нагрузок производим расчеты для режима наименьших нагрузок и послеаварийного режима результаты заносим в соответствующие таблицы.
Таблица 32 – Проверка достаточности регулировочного диапазона
РПН трансформаторов в режиме наибольших нагрузок
П/ст |
Uв ном, кВ |
Uн ном, кВ |
Uв, кВ |
UНВ, кВ |
UНфакт, кВ |
nрасч |
nфакт |
Uн отр, кВ |
1 |
115 |
10,5 |
100,052 |
96,671 |
8,826 |
-8,954 |
-9 |
10,510 |
2 |
115 |
11 |
111,508 |
108,049 |
10,335 |
-0,882 |
-1 |
10,522 |
3 |
115 |
11 |
108,198 |
104,844 |
10,029 |
-2,522 |
-3 |
10,594 |
4 |
115 |
10,5 |
107,144 |
104,703 |
9,560 |
-5,030 |
-6 |
10,703 |
5 |
115 |
10,5 |
101,981 |
99,029 |
9,042 |
-7,802 |
-8 |
10,543 |
6 |
115 |
11 |
106,171 |
103,739 |
9,923 |
-3,088 |
-4 |
10,684 |
Таблица 33 – Проверка достаточности регулировочного диапазона
РПН трансформаторов в режиме наименьших нагрузок
П/ст |
Uв ном, кВ |
Uн ном, кВ |
Uв, кВ |
UНВ, кВ |
UНфакт, кВ |
nрасч |
nфакт |
Uн отр, кВ |
1 |
115 |
10,5 |
102,307 |
98,592 |
9,002 |
-8,016 |
-9 |
10,719 |
2 |
115 |
11 |
111,302 |
107,492 |
10,282 |
-1,167 |
-2 |
10,661 |
3 |
115 |
11 |
109,014 |
105,480 |
10,089 |
-2,197 |
-3 |
10,659 |
4 |
115 |
10,5 |
107,058 |
104,465 |
9,538 |
-5,146 |
-6 |
10,679 |
5 |
115 |
10,5 |
103,862 |
100,622 |
9,187 |
-7,024 |
-8 |
10,713 |
6 |
115 |
11 |
106,455 |
103,692 |
9,918 |
-3,112 |
-4 |
10,679 |
Таблица 34 – Проверка достаточности регулировочного диапазона
РПН трансформаторов в послеаварийном режиме
П/ст |
Uв ном, кВ |
Uн ном, кВ |
Uв, кВ |
UНВ, кВ |
UНфакт, кВ |
nрасч |
nфакт |
Uн отр, кВ |
1 |
115 |
10,5 |
95,190 |
91,637 |
8,367 |
-11,413 |
-9 |
9,963 |
2 |
115 |
11 |
111,607 |
108,151 |
10,345 |
-0,830 |
-1 |
10,532 |
3 |
115 |
11 |
103,686 |
100,186 |
9,583 |
-4,906 |
-5 |
10,519 |
4 |
115 |
10,5 |
103,974 |
101,459 |
9,264 |
-6,615 |
-7 |
10,582 |
5 |
115 |
10,5 |
97,214 |
94,116 |
8,593 |
-10,202 |
-9 |
10,232 |
6 |
115 |
11 |
102,972 |
100,464 |
9,610 |
-4,764 |
-5 |
10,548 |
На подстанциях 1 и 5 не достаточно регулировочного диапазона.
