Введение.
Курсовой проект относится к технологическому профилю и состоит из двух разделов:
1) Проектирование вертикальной планировки.
2) Определение объёмов земляных работ.
Он включает в себя задание, пояснительную записку, расчёты и графическую часть.
Основными задачами вертикальной планировки являются:
1) Создание условий для отвода (стока) ливневых, талых и хозяйственных вод с территорий кварталов, улиц, площадей, микрорайонов и промышленных предприятий;
2) Создание удобных и безопасных условий движения транспорта и пешеходов;
3) Организация поверхности, удобной для застройки и формирования архитектурно-художественного облика территории (здания, сооружения, зеленые насаждения и т.п.).
При разработке проектов вертикальной планировки городских территорий используют следующие методы:
1).проектных отметок;
2)проектных профилей;
3)проектных горизонталей.
Часть I Проектирование вертикальной планировки.
1.Исходные данные
Исходными данными являются:
схема планировки и застройки квартала;
H2пр
H3
пр
339,66
ул. Мира
340,6
2
I
2-3
3
340
105
16.00
25.50
9 кж
5
кж
9 кж
57.00


53.00

1.50
16.00
12.00
ул. Федеративная



Ул. Спортивная
205
205
I1-2
I3-4
6.0
6.0
16.00
5
кж
59.00
57.00
342.5
9
кж
12.00


9кж 12.00
H
1пр
3
42.73
16.00
Н4пр
343,68
I
1-4
1
105
4
ул. 1-го Мая
Рис.1 Схема планировки и застройки квартала (вариант №1).
2) поперечные профили улиц, ограничивающих квартал;

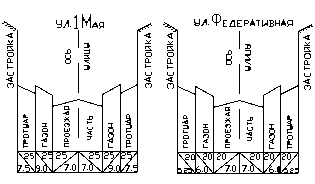

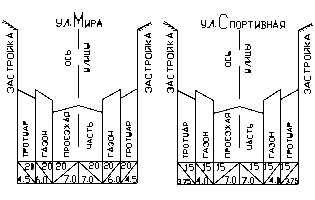

Рис.2 Поперечные профили улиц
3) проектная отметка центра перекрёстка улиц Федеративная и 1-го Мая
(H1 пр.=342,73);
4) проектные уклоны осей улиц Федеративная ,1-го Мая и Мира
(i1-2пр=-0015, i2-3пр=+0,009, i1-4пр=-0,009)
5) технические условия (см. выше)
