4.4. Амплитудная характеристика усилителя

Подадим на вход синусоидальный сигнал с частотой f=1кГц и амплитудой Um=100мВ.

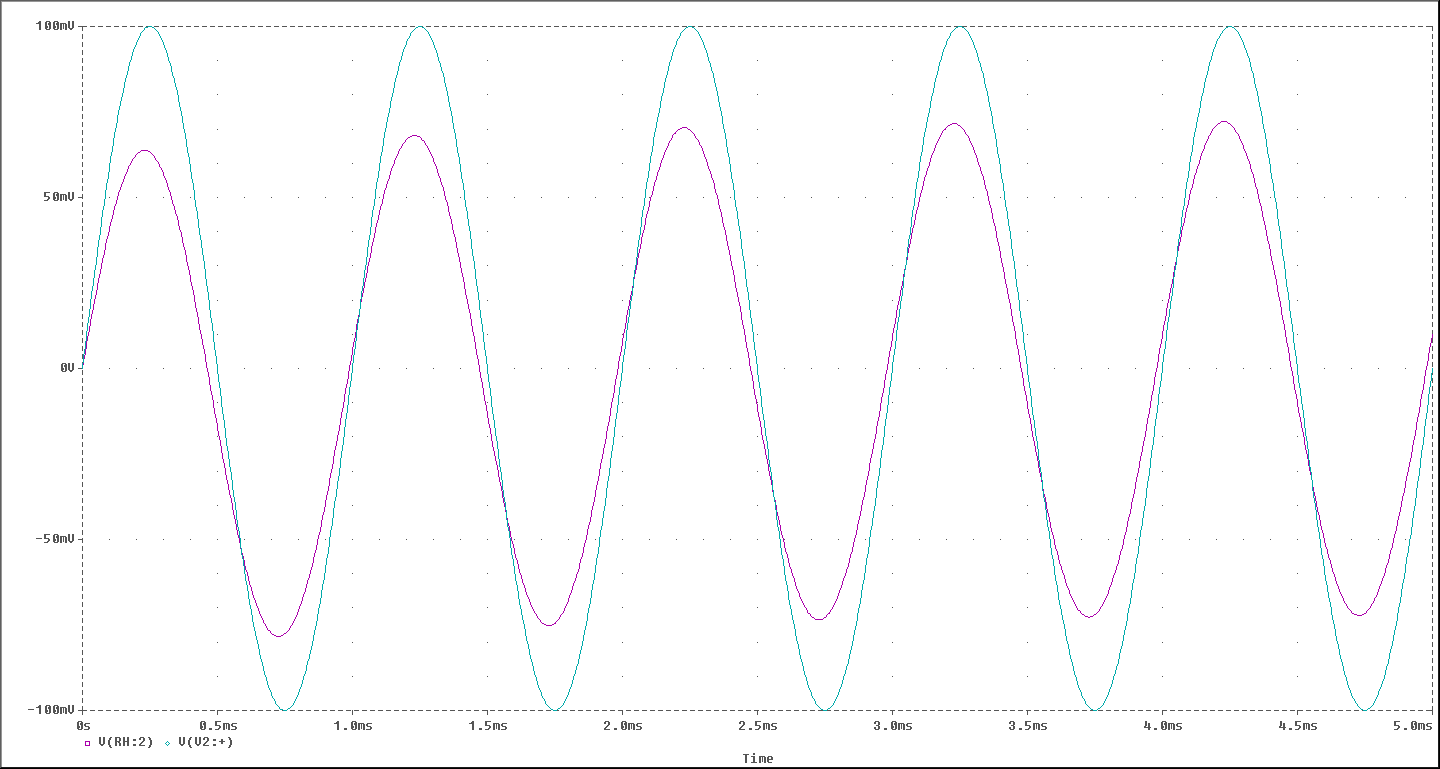

Рис.12 Сравнение входного и выходного сигналов

Определим коэффициент усиления Кг и сравним с расчетом

	Ручной расчет	Расчет на ЭВМ
Ku	0.72	0.71

Будем постепенно увеличивать амплитуду входного сигнала до 5 В.

Рис.13 Сравнение входного и выходного сигналов при увеличении амплитуды входного сигнала

Составим таблицу изменения выходного сигнала от входного сигнала.

Eг(В)	0.5	1	1.5	2	2.5	3	3.5	4	4.5	5
Un(В)	0.355	0.71	1.065	1.42	1.775	2.13	2.485	2.835	3.19	3.545

Рис.14 График, иллюстрирующий зависимость выходного сигнала от входного

4.5. Выводы

В качестве выводов представим сводную таблицу, демонстрирующую правильность выполнения расчетов.

	Iба,мА	Iка,мА	Uкэ,В	Ke	fн,Гц	fв, кГц	Rвх, Ом	Rвых, Ом
Техническое задание	*	*	*	0.7	150	30	*	*
Ручной расчет	0.25	20.3	8.475	0.72	*	524	4230	14.98
Design Lab	0.223	17.57	9.639	0.71	108.767	584	5680	15.06

Как мы видим из таблицы, техническое задание является выполненным. На рис 6 видно, что токи и напряжения приближенно соответствуют рассчитанным. Рис 7 иллюстрирует полосу пропускания усилителя, верхнюю и нижнюю границу полосы пропускания удовлетворяют техническому заданию. Коэффициент усиления превышает требуемый. Как мы видим, техническое задание является выполненным.

5. Список использованной литературы

1. Степаненко И.П. Основы теории транзисторов и транзисторных схем. Изд. 4-е, перераб. и доп. М., «Энергия», 1977.

2. Вольтамперные характеристики транзисторов. http://elf.mpei.ac.ru/

3. О.П. Григорьев, В.Я.Замятин, Б.В Кондратьев, С.Л. Пожидаев «Транзисторы: Справочник»

4. Транзисторы для аппаратуры широкого применения: справочник./ под ред. Перельмана.-М.:Радио и связь. 1981
