2.6. Графический расчет рабочего режима.
Рис 5.Графический расчет схемы
Ibгр.= 217.785 мкА.
Ubэ гр.= 0.72 В
Ik гр.= 17.128 мА
Ukэ гр.= 9.9 В
3. Перечень элементов (спецификация)
№ |
Поз. |
Название |
Кол-во |
Примечание |
|
|
|
|
|
|
|
Резисторы |
|
|
|
|
|
|
|
1 |
R1 |
С2-23-0,125Вт-9.1кОм 5 % |
1 |
|
2 |
R2 |
С2-23-0,125Вт-12кОм 5 % |
1 |
|
3 |
Rэ |
С2-23-0,125Вт-470 Ом 5 % |
1 |
|
|
|
|
|
|
|
|
Конденсаторы |
|
|
|
|
|
|
|
5 |
Ср1 |
К53-4 390 нФ х 6.3В 10% |
1 |
|
6 |
Ср2 |
К53-4 3,3 мкФ х 6.3В 20% |
1 |
|
|
|
Транзисторы |
|
|
|
|
|
|
|
8 |
VT |
2N3678 |
1 |
|
|
|
|
|
|
|
|
Источники питания |
|
|
|
|
|
|
|
9 |
V1 |
BP5041A-18В-100мА-1.2Вт |
1 |
|
|
|
|
|
|
4. Моделирование усилительного каскада на эвм
При помощи программы Design Lab будем моделировать усилительный каскад на ЭВМ.
Рис 6. Схема на Design Lab
4.2. Статический анализ схемы

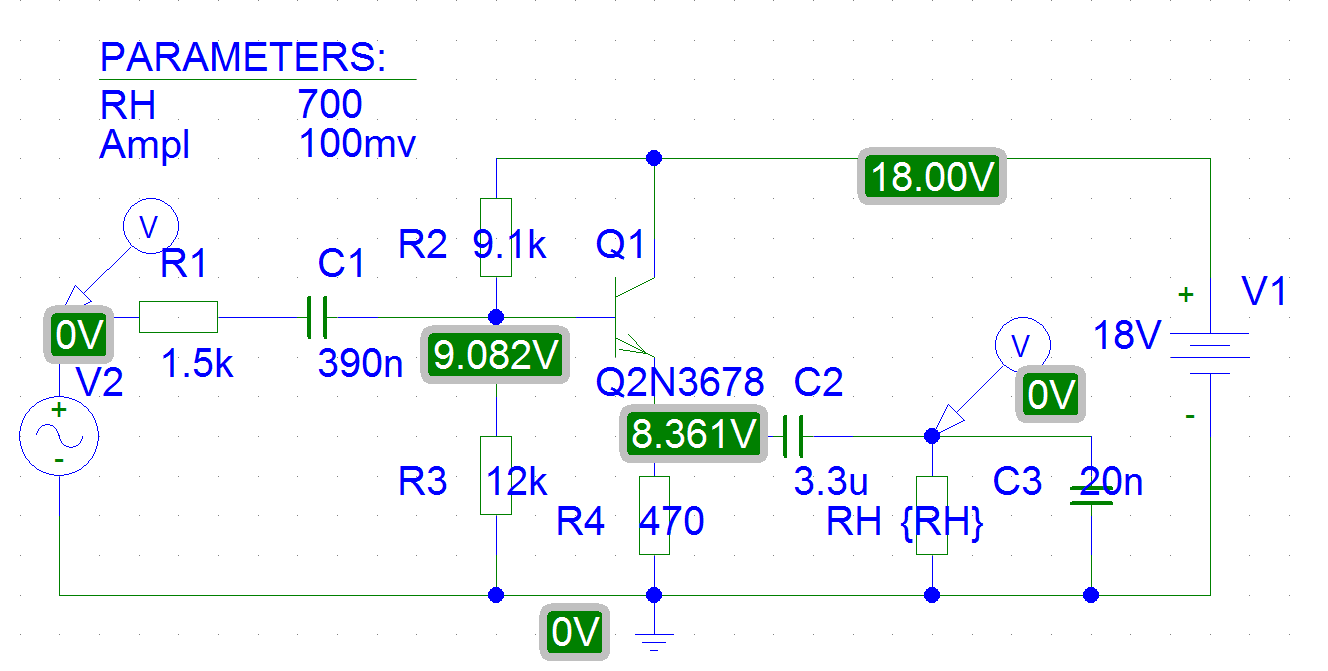

Рис.7 Анализ схемы по постоянному току
|
Ручной расчет |
Расчет на ЭВМ |
Ik, мА |
20.3 мА |
17.57 мА |
Uкэ, В |
8.475 В |
9.639 В |
Iб, мА |
0.25 мА |
0.223 мА
|
Как видно, результаты ручного расчета примерно совпадают с результатами расчета на ЭВМ.
4.3. Частотные характеристики усилителя.
Частотная характеристика и определение границ пропускания
Снимем частотную характеристику усилителя и определим границы полосы пропускания:
Рис.8 Частотная характеристика усилителя
Kuxx, дБ |
fn, Гц |
fв, кГц |
-2.7748 |
108.767 |
584 |
Определение входного сопротивления
Определим
входное сопротивление каскада и сравним
с теоретически полученным
Рис.9 Определение входного сопротивления каскада
|
Ручной Расчет |
Эксперимент |
Rвх, Ом |
4230 |
5680 |
Определение выходного сопротивления

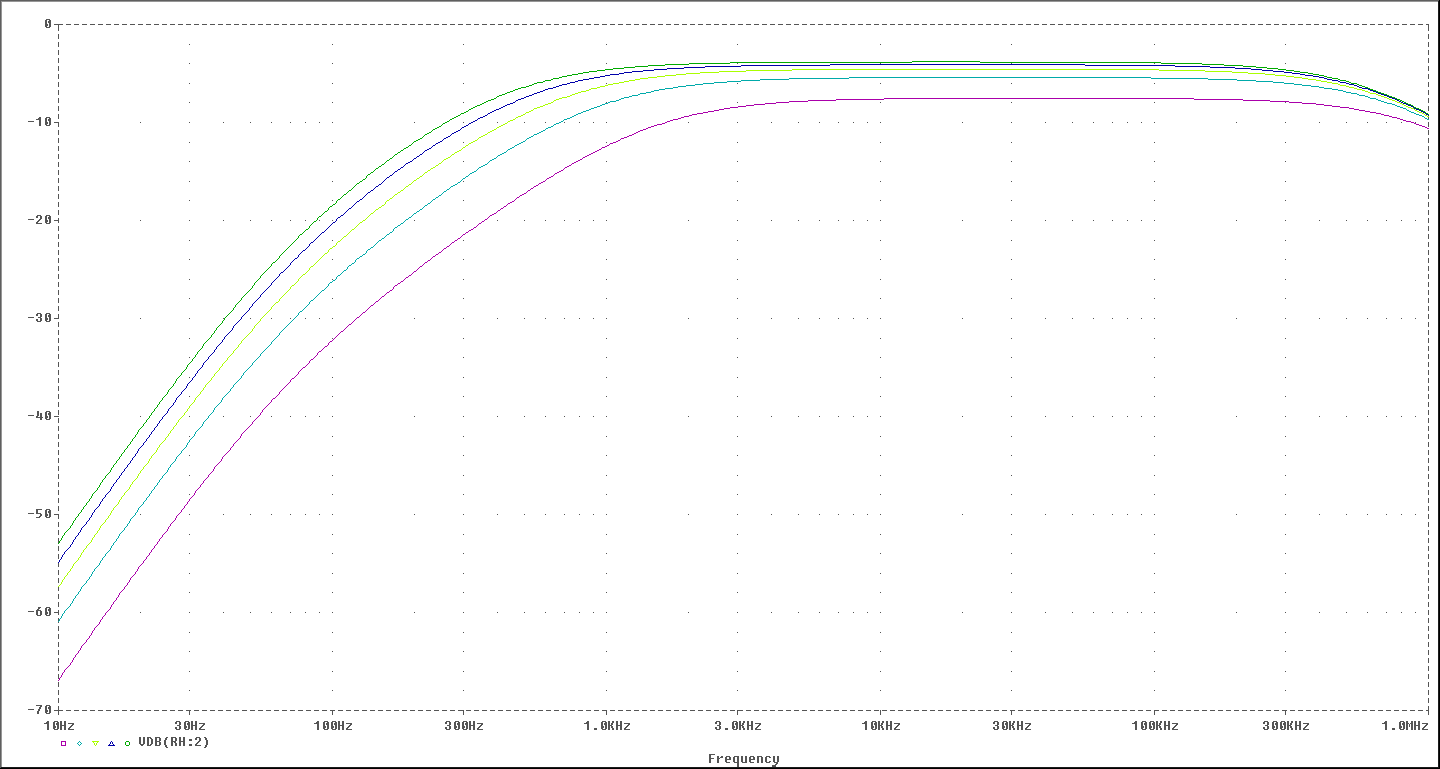

Рис.10 Семейство амплитудно -частотных характеристик усилителя
R, Ом |
20 |
40 |
60 |
80 |
100 |
Ku |
0.42 |
0.53 |
0.59 |
0.62 |
0.64 |
Рис. 11 Зависимость коэффициента усиления от сопротивления нагрузки
Определим выходное сопротивление по формуле:
Получим Rvih=15.06 Ом
|
Ручной расчет |
Эксперимент |
Rвых, Ом |
14.98 |
15.06 |
