Управление углеродным потенциалом при ионной хто Система управления на основе датчика тока (в установках фирмы «ipsen»)

1. к амера тлеющего разряда;

2. измеритель тока разряда;

3. высоковольтный источник электропитания;

4. устройство управления;

5. регулирующий орган расхода метана;

6. Смеситель;

К₁ – технологический катод;

К₂ – катод датчика тока.

Устройство управления 4 получает информацию о текущем значении токов разряда, протекающих через технологический катод К₁ и катод датчика тока К₂. На основе соотношения измеренных токов и площади катода К₂ рассчитывается площадь технологического катода К₁.

Устройство управления 4 вырабатывает управляющий сигнал (СН₄) для регулирующего органа 5, что обеспечивает заданный удельный расход метана. Второй управляющий сигнал (j) воздействует на высоковольтный источник электропитания 3, что обеспечивает заданную плотность тока тлеющего разряда.

Значение углеродного потенциала не измеряется, а определяется с помощью эмпирических зависимостей или номограмм по значению удельного расхода СН₄ и плотности тока с учетом температуры и давления.

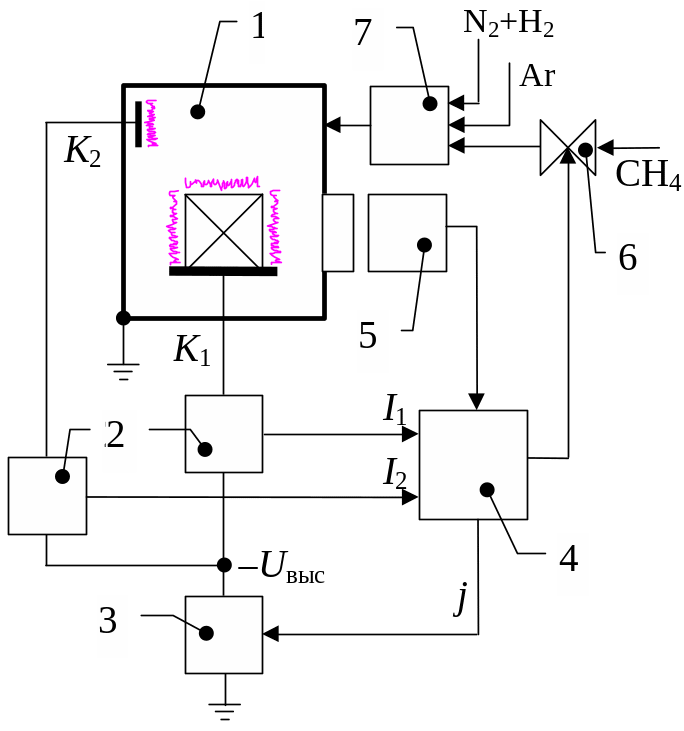

Система управления на основе спектрального датчика потенциала

1. к амера тлеющего разряда;

2. измеритель тока разряда;

3. высоковольтный источник электропитания;

4. устройство управления;

5. Датчик потенциала;

6. регулирующий орган расхода метана;

7. Смеситель;

К₁ – технологический катод;

К₂ – катод датчика тока.

Отличие от предыдущей системы управления состоит в том, что устройство управления 4 получает информацию о текущем значении потенциала атмосферы. Для этого используют датчик потенциала 5, размещенный напротив окна или высокотемпературного эндоскопа.

Использование датчика потенциала 5 для измерения потенциала атмосферы повышает качество управления процессом насыщения.

1 Нумерация позиций – как на предыдущем рисунке.

Смирнов АЕ Кафедра «Материаловедение»
