Правильные ответы к тесту № 3
№ вопроса |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
№ ответа |
2 |
3 |
2,3 |
1,3 |
2 |
2 |
2 |
4 |
4 |
3 |
2 |
3 |
Тест № 4 (12 вопросов)
Тема: «Чертежи и эскизы деталей»
№1 (Выберите один ответ).

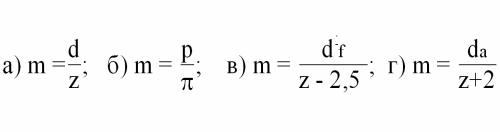

Основной расчетной формулой при определении модуля готового зубчатого колеса является…
№2 (Выберите один ответ)

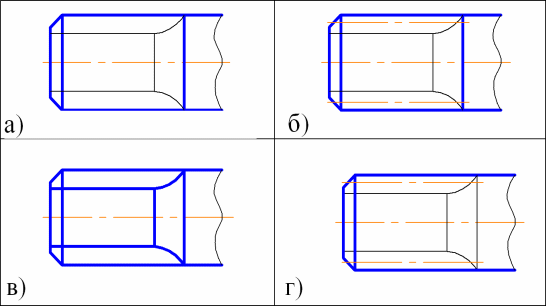

Шлицевой участок вала с эвольвентным профилем зубьев правильно изображен в случае...
1) а
2) б
3) в
4) г
№ 3(Выберите один ответ)
Буквенное обозначение шлицевого участка вала с прямобочным профилем выполнено верно в случае…
1) а
2) б
3) в
4) г
№4 (Выберите один ответ).

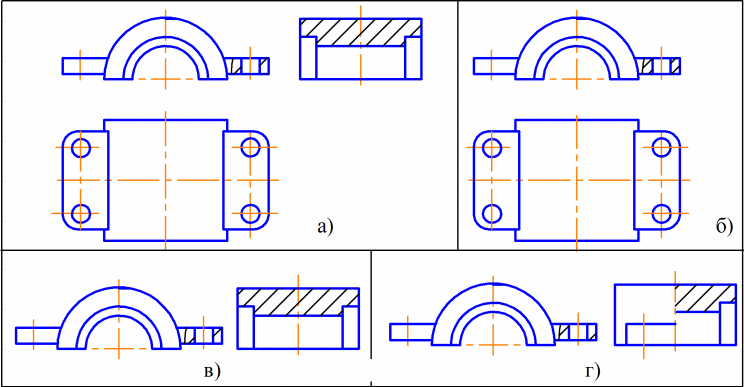

Рациональный выбор изображений при выполнении рабочего чертежа представленной детали сделан в случае...
1) а
2) б
3) в
4) г
№5 (Выберите один ответ).
Рабочий чертёж детали содержит…
а) необходимое число изображений и необходимые размеры;
б) необходимое число изображений, необходимые размеры, сведения
о шероховатости поверхностей;
в) изображение детали и другие данные, необходимые для её
изготовления и контроля.
№6 (Выберите один ответ).

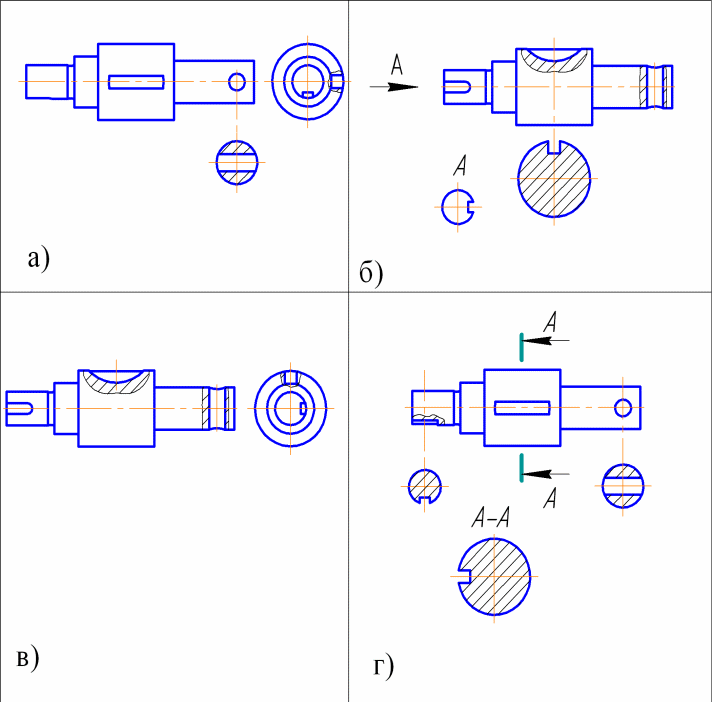

Правильный выбор изображений при выполнении рабочего чертежа данной детали сделан в случае…
1) а
2) б
3) в
4) г
№7 (Выберите два варианта ответа).

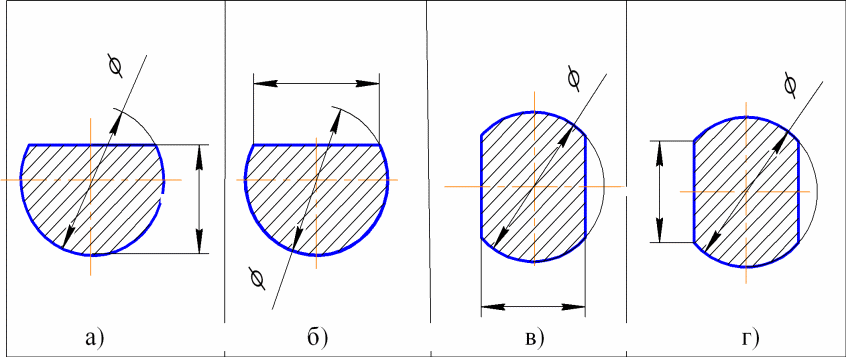

Размер к лыскам проставлен верно в случаях…
1) а
2) б
3) в
4) г
№8 (Выберите один ответ).
Все размеры на чертеже детали можно разделить на три группы. Их рекомендуют наносить в следующей последовательности:
а) габаритные, относительные, поэлементные;
б) поэлементные, относительные, габаритные;
в) относительные, габаритные, поэлементные;
г) относительные, поэлементные, габаритные.
№9 (Выберите один ответ).
Установите соответствие между названием вида и его расположением.
1. Вид сверху
2. Вид слева
3. Вид справа
4. Вид снизу
а) расположен в проекционной связи слева от главного вида
б) расположен в проекционной связи справа от главного вида
в) расположен в проекционной связи над главным видом
г) расположен в проекционной связи под главным видом
№10 (Выберите один ответ).
Вид, расположенный на плоскости, не параллельной основной плоскости проекций, называется ...
1) дополнительным
2) видом слева
3) местным
4) видом сверху
№11 (Выберите один ответ).
Выносной элемент располагается …
1) на любом свободном месте поля чертежа
2) на месте вида слева
3) под линией сечения
4) на месте главного вида
№12 (Выберите один ответ).
При выполнении эскиза масштаб в основной надписи…
1) не указывают
2) указывают обязательно
3) указывают лишь в случаях, если он стандартный
4) указывают лишь в случаях, если он не стандартный
