Оборудование для изготовления фотоформ
К этой группе допечатного оборудования относятся фотовыводные устройства (ФВУ), проявочные машины и монтажные столы.
В технологическом процессе Ct to Film принцип записи в фотовыводном устройстве заключается в том, что луч света последовательно перемещается с определенным шагом по площади поверхности фотоматериала в соответствии с сигналом, получаемым из растрового процессора. Пересылаемые из RIP данные об изображении определяют длительность включения и выключения источника света.
Путем поэлементной записи изображения на фототехническую пленку получается скрытое фотографическое изображение. После фотохимической обработки в проявочной машине скрытое изображение переходит в видимое. Часто проявочная машина агрегатируется с фотовыводным устройством в единую линию. Фотохимическая обработка фотографического материала в прявочной машине включает в себя: проявление, фиксирование, промывку водой и сушку. В результате экспонирования и последующей обработки получают фотоформыполос или целого печатного листа.
При многоцветном изображении выводится комплект цветоделенных фотоформ по числу используемых красок.
ФОТОВЫВОДНЫЕ УСТРОЙСТВА
В фотовыводных устройствах для формирования изображения используется принцип сканирования световым лучем, сфокусированным на плоскости в пятно малого размера. Принцип сканирования заключается в том, что световое пятно последовательно перемещаясь, постепенно обводит всю площадь поверхности фотоматериала, на который должно быть записано изображение и осуществляется экспонирование фотоматериала и запись скрытого фотографического изображения. В качестве источника света в настоящее время в большинстве фотовыводных устройств используется полупроводниковый лазер. Основными достоинствами лазерного источника света являются высокая интенсивность лазерного луча, возможность быстрого и достаточно простого управления лучом. Высокая интенсивность излучения позволяет записывать изображение с большой скоростью.
Классификация ФВУ
Основным признаком, по которому фотовыводные устройства относятся к тому или иному типу, является схема построения, которая определяет характер размещения и транспортирования фотоматериала и способ развертки изображения. Современные лазерные фотовыводные устройства имеют три принципиальноразные схемы построения:

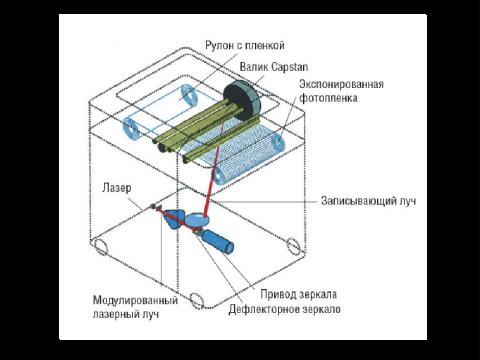

Фотоматериал располагается в плоскости и перемещается, осуществляя развертку изображения по вертикали. Горизонтальная развертка производится непрерывно вращающимся многогранным зеркалом. Фотовыводные устройства. Построенные по этой схеме, называют устройствами капстанового типа.
Основными достоинствами ФВУ капстанового типа являются
- простота конструкции;
- высокая надежность, низкая цена;
- возможность записи большого по длине участка пленки;
Недостатки:
- несовершенство построения оптической системы;
- несовершенство механизма протяжки фотопленки;
- ограничения по формату (макс А2).
Фотовыводные устройства капстанового типа можно охарактеризовать как простые и экономичные устройства для выпуска продукции, не требующей высокой линиатуры (152-200 lpi).

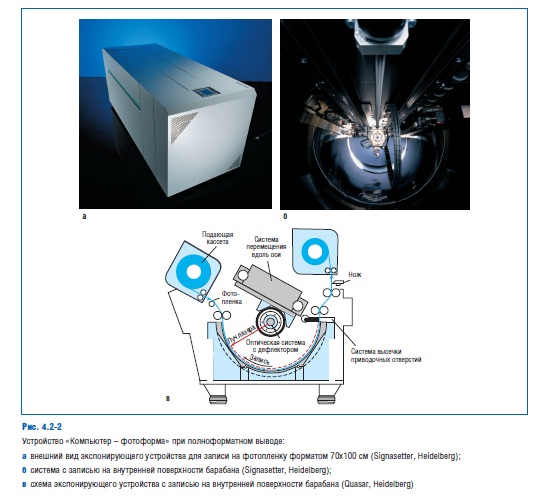

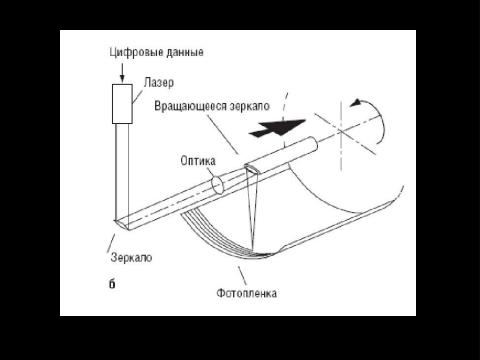

Фотоматериал располагается на внутренней поверхности неподвижного полого барабана, а развертка изображения осуществляется по вертикали за счет непрерывно вращающегося зеркала и по горизонтали за счет перемещения зеркала вдоль оси барабана. ФВУ , построенные по этой схеме, относятся к устройством с внутренним барабаном.
Фотовыводные устройства, работающие по принципу «внутренний барабан», сегодня являются наиболее популярными и позволяют записывать изображение с растром до 305 lpi, обеспечивая хорошую повторяемость по всему формату.

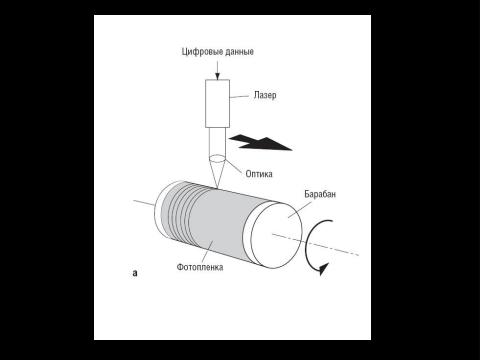

Фотоматериал располагается на внешней поверхности непрерывно вращающегося барабана. Развертка изображения осуществляется по вертикали за счет вращения барабана, а по горизонтали – за счет перемещения оптической системы вдоль образующей барабана. Такие фотовыводные устройства относятся к ФВУ с внешним барабаном.
В виду многочисленных недостатков и высокой стоимости ФВУ с внешним барабаном сейчас используются редко, несмотря на то, что они позволяют записывать изображение с высокой разрешающей способностью.
Основными техническими характеристиками ФВУ являются:
- формат записи;
- разрешающая способность;
- линиатура растра;
- повторяемость;
- скорость записи.
Формат. Этот параметр ФВУ должен соответствовать формату печатной машины или перекрывать его. В ином случае придется применять ручной монтаж фотоформ, что для цветной печати приведет к снижению качества формы.
Разрешающая способность. Под разрешающей способностью понимается количество точек, воспроизводимых лазерным лучом, на единицу длины (обычно на дюйм) фотоматериала. Наиболее часто встречающиеся значения: 1270, 2400, 2540, 3000, 3600, 4064, 5080 dpi. Разрешение определяется конструкцией сканирующей и оптической систем, применяемым лазером и программным обеспечением.
Линиатура растра. Этот параметр в большинстве случаев характеризует не само фотовыводное устройство, а растровый процессор RIP. Практически требования к линиатуре растра определяются характером печатной продукции, Для журнальной продукции линиатура обычно составляет 133-150, реже 176 lpi, для рекламной иногда достигает 200 lpi. Следует заметить, что предел различимости растровой точки невооруженным глазом составляет 200 lpi.
Повторяемость. При изготовлении фотоформ для последующей цветной печати производится растрирование и вывод на ФВУ четырех цветоделенных фотоформ для голубой, пурпурной, желтой и черной красок. Как правило, все четыре цвета выводятся последовательно друг за другом. Естественно, при печати совокупность цветных растровых точек должна правильно передать изображение. Если происходит довольно сильное смещение, то изображение теряет правильную цветопередачу и геометрические размеры.
Повторяемость характеризуется максимальным несовмещением точек по формату на определенном количестве выведенных подряд фотоформ. Современные фотовыводные устройства имеют хорошие показатели по этому параметру. Например, у барабанных ФВУ этот параметр равен 5 мкм, а у ФВУ капстанового типа 24-40 мкм на четыре последовательно выведенные фотоформы.
Скорость записи. Все современные устройства обладают очень высокой скоростью записи растрированного изображения, которая зависит от:
- от конструкции ФВУ
- скорости перемещения фотоматериала или записывающей головки
- используемого для вывода разрешения.
Чем больше значение разрешения, тем меньше скорость записи. Скорость записи чаще всего дают в кв.см\мин.
Полученное изображение штриховых знаков, штриховых и полутоновых растровых иллюстраций в фотовыводных устройствах основано на фотографическом действии светового излучения на светочувствительный слой фотоматериала в течение времени экспонирования. При этом разлагаются галоидные соли серебра, содержащиеся в светотехническом слое, и выделяется металлическое серебро в виде мельчайших частиц. Это процесс образования скрытого фотографического изображения. Затем фотоматериал подвергают фотохимической обработке: проявлению и фиксированию. В результате обработки химическими реактивами металлическое серебро восстанавливается, что приводит к почернению освещенного светочувствительного слоя, и удаляются остатки неразложившихся галоидных солей.
ОБОРУДОВАНИЕ ДЛЯ ОБРАБОТКИ ЭКСПОНИРОВАННЫХ ФОТОМАТЕРИАЛОВ
Экспонированные на фотовыводном устройстве фотоматериалы, содержащие скрытое фотографическое изображение, с целью получения фотоформ подвергаются фотохимической обработке.

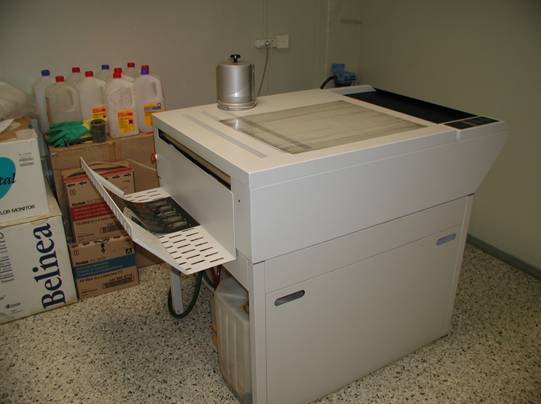

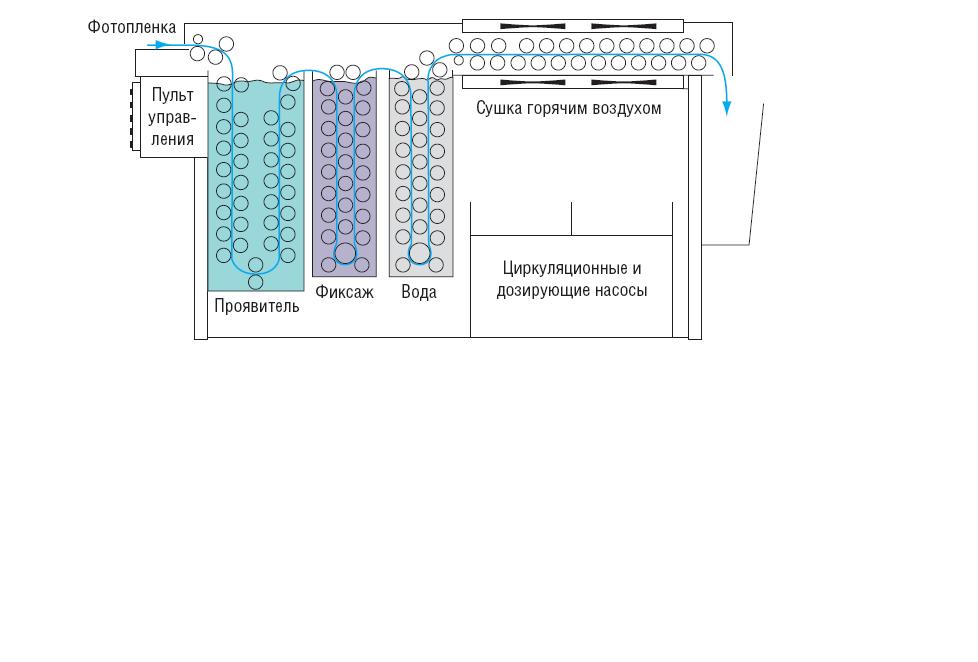

Фотохимическая обработка осуществляется в проявочных машинах. Современные проявочные машины, как правило, являются автоматами и могут использоваться совместно с ФВУ, образуя единый комплекс, или автономного от него. Основным принципом построения проявочных машин (процессоров) для обработки пленок является общепринятый принцип объединения в одной машине законченного технологического цикла. Для реализации каждого этапа при обработке фотопленки предназначена своя секция. Регулирование оптимальных условий процесса по заранее заданной программе осуществляется электроникой. Эта обработка включает операции проявления, фиксирования, промывки и сушки фотоматериалов.
В секции проявления скрытое фотографическое изображение превращается в видимое. Химическая сущность проявления заключается в том, что на участках скрытого изображения проявляющее вещество, входящее в состав проявителя, восстанавливает бромистое серебро до металлического.
В секции фиксирования изображения в фотоматериале остаются галогены серебра. Чтобы сделать материал несветочувствительным и закрепить проявленное изображение, из эмульсионного слоя необходимо удалить галогены серебра. Фиксированием называется процесс удаления из эмульсионного слоя остатков галогенида серебра, которое не было переведено в свободное серебро. Из-за плохой растворимости галогениды серебра практически невозможно удалить промывкой в воде. Поэтому фотоматериал обрабатывают в специальных растворах, которые реагируя с галогенидом серебра, образуют в эмульсионном слое фотоматериала легкорастворимые комплексные соединения. Такие растворы называются фиксажными и в качестве основного вещества содержат тиосульфат натрия. После окончания этой реакции эмульсионный слой становится прозрачным.
В секции промывки происходит удаление из эмульсионного слоя тиосульфата натрия, а также загрязнений с поверхности фотоматериала, которые могли бы испортить изображение при хранении фотоформ.
В секции сушки происходит удаление влаги из фотоматериала до влагосодержания, соответствующего условиям эксплуатации и хранения фотоформ. Режим сушки оказывает заметное влияние на важнейшие сенситометрические характеристики фотоматериала – оптическую плотность, коэффициент контрастности.
Основные узлы и системы проявочных машин:
Система транспортирования предназначена для перемещения фотоматериала в процессе его обработки и определяет конструктивную сложность машины, габариты, а также надежность работы. Автоматические проявочные машины осуществляют непрерывное перемещение фотоматериала. Эти машины отличает высокая производительность и качество обработки, высокая степень механизации и автоматизации технологических процессов.
Система термостатирования рабочих растворов обеспечивает непрерывный контроль температуры и поддержание ее в заданных пределах. Для того, чтобы температура была одинакова во всех частях ванны, необходимое перемешивание раствора. Одним из важных параметров системы является точность поддержания температуры.
Система циркуляции растворов обеспечивает непрерывное интенсивное перемещение и фильтрацию рабочих растворов, постоянство их рабочих свойств во всем объеме баков. Принцип действия системы состоит в том, что раствор отсасывается из бака центробежным насосом и через фильтр по системе трубопроводов подается снова в бак машины. Таким образом, осуществляется замкнутый цикл перемещения растворов. Кроме того, система циркуляции имеет канал для ввода освежающих добавок.
Система корректировки рабочих свойств растворов. Конструкцию систем корректировки растворов определяет способ подачи подкрепляющих добавок в баки машины. В зависимости от этого признака все системы можно условно разделить на 2 группы; автоматические и полуавтоматические. В полуавтоматических системах оператор определяет количество подкрепляющей добавки для ввода в машину с помощью специальных таблиц. В автоматических системах используются различные датчики для оценки обработки отдельных участков. При этом корректировка растворов определяется без участия оператора, который производит лишь предварительную настройку системы на необходимый режим работы.
Сушильные устройства. Сушка пленок в полиграфических процессах производится только конвективным методом. Конвективная сушка производится воздухом с определенной температурой, относительной влажностью и скоростью движения. В состав сушильного устройства входят камера сушки, в которой осуществляется непосредственно сушка фотоматериала; калорифер с электронагревателями для подогрева воздуха; вентилятор для подачи для подачи в камеру сушки.
Система управления. В современных проявочных машинах автоматического типа управление осуществляет электронная система на основе микропроцессоров. Панель управления проявочной машины снабжена сигнализацией, предупреждающей оператора об окончании технологического цикла, нормальной работе либо неполадках и сбоях устройств и узлов машины.

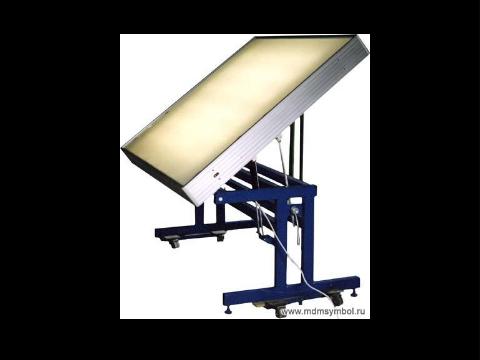

В технологических процессах, в которых используется ФВУ с форматом меньшим, чем формат изготавливаемых печатных форм, необходимо из проявленных негативов или диапозитивов монтировать фотоформу полноформатного печатного листа. Операция монтажа достаточно трудоемка, т.к выполняется вручную с большой аккуратностью и точностью. Для монтажа фотоформ служат монтажные столы. С помощью клея или клеящей ленты на монтажной основе крепят элементы полосы в соответствии с макетом будущего издания
