Введение

В соответствии с процессами полиграфического производства технологическое оборудование разделяется на допечатное, печатное,, брошюровочно-переплетное и отделочное. Допечатное оборудование предназначено для выполнения технологического процесса, конечной целью которого является изготовление печатных форм, с которых осуществляется размножение (тиражирование) печатной продукции полиграфическим способом.

К процессам допечатной подготовки относятся:

- набор текста

- сканирование и обработка изображений

- получение цветопробных оттисков

- верстка

- монтаж полос

- изготовление фотоформы (если есть)

- изготовление печатной формы

В основе построения систем допечатной подготовки изданий лежит концепция системного подхода к организации допечатного процесса, при котором все технологические операции, связанные с вводом, обработкой и выводом изображений, согласованы друг с другом, используют одинаковые форматы данных. Технологическое оборудование системы допечатной подготовки изданий по назначению можно разделить на следующие группы:

- оборудование для ввода и обработки текстовой и изобразительной информации;

- оборудование для изготовления фотоформ;

- оборудование для изготовления печатных форм;

- оборудование для контроля качества при изготовлении форм.

Операция ввода текстовой и изобразительной информации заключается в представлении текста и иллюстраций в цифровом виде. Ввод текстовой информации в компьютер или систему обработки информации может осуществляться с помощью клавиатуры, сканера, цифровых носителей информации и каналов связи с другими персональными компьютерами.

Ввод текстовой информации с помощью клавиатуры компьютера производится вручную с небольшой скоростью, зависящей от квалификации оператора. В среднем она составляет 3-4 знака в секунду. Применение технологии OCR (Optical Character Recognition) позволяет использовать для ввода текстовой информации в компьютер сканеры, и в дальнейшем преобразовывать предварительно отсканированный текст в цифровую форму. Для данной технологии предназначены специальные программы- пакеты оптического распознания текста ( например, Cunei Form, Abbyy Fine Reader, Adobe Captureи др.) Достоверность распознания текста составляет 98-99%.

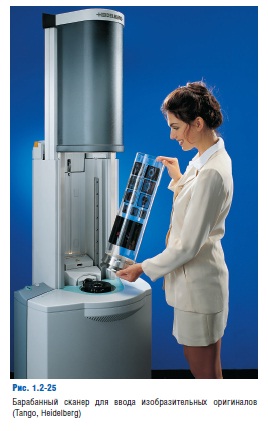

Компьютерная техника как таковая не относится к полиграфическому оборудованию, а только используется в допечатных системах. Ориентированными на издательско-полиграфические процессы являются только профессиональные сканеры высокого разрешения и цифровые фотоаппараты.

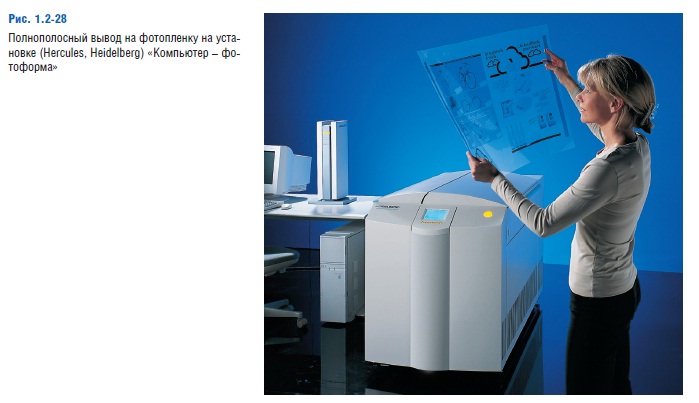

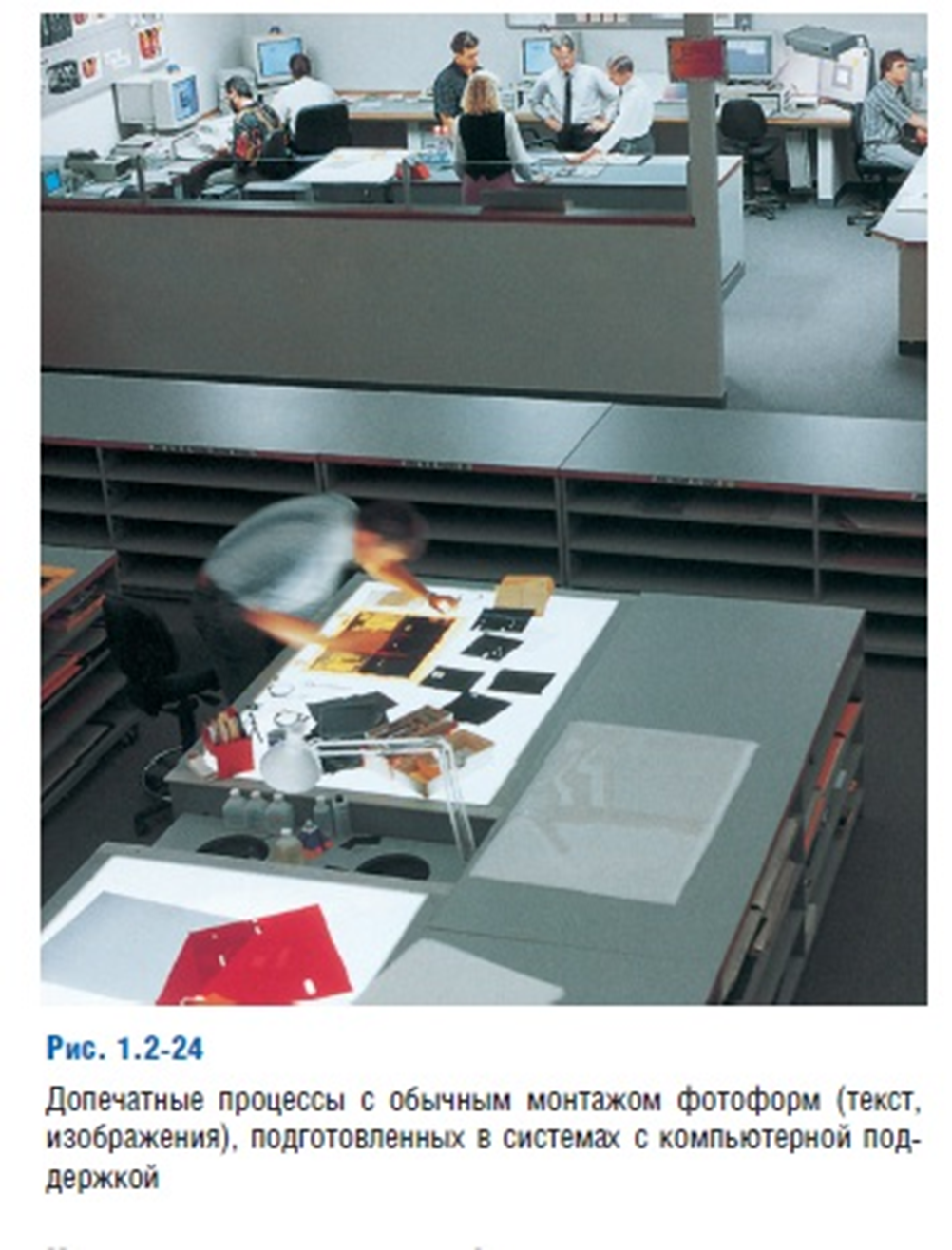

Оборудование для изготовления фотоформ. К этой группе допечатного оборудования относятся фотовыводные устройства (ФВУ), проявочные машины и монтажные столы. Принцип записи в фотовыводном устройстве заключается в том, что луч света последовательно перемещается по площади фотоматериала в соответствии с сигналом, получаемым из растрового процессора. Пересылаемые из RIP данные об изображении (битовая карта) определяют моменты и длительность включения и выключения источника света.

Путем поэлементной записи изображения на фототехническую пленку получается скрытое фотографическое изображение. После фотохимической обработки в проявочной машине скрытое изображение переходит в видимое. Часто проявочная машина агрегатируется с фотовыводным устройством в единую линию (ON-LINE). Фотохимическая обработка фотографического материала в проявочной машине включает в себя проявление, фиксирование, промывку водой и сушку. В результате экспонирования и последующей обработки получают фотоформы полос или целого печатного листа.

Оборудование для изготовления печатных форм. В настоящее время, в связи с широким применением как современной технологии поэлементной записи информации Computer to Platе, так и традиционной технологии изготовления печатных форм методом форматного копирования, существует две группы принципиально разного технологического оборудования для этих процессов.

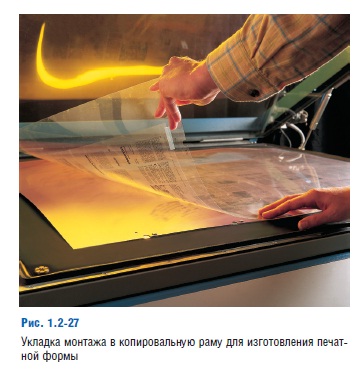

В первой группе изготовление печатных форм осуществляется путем контактного копирования на копировальной установке фотоформ на формную пластину с последующей ее обработкой в формном процессоре. Копировальные устройства для изготовления офсетных форм называются контактно-копировальными установками (или рамами), а для изготовления полимерных форм – экспонирующими установками

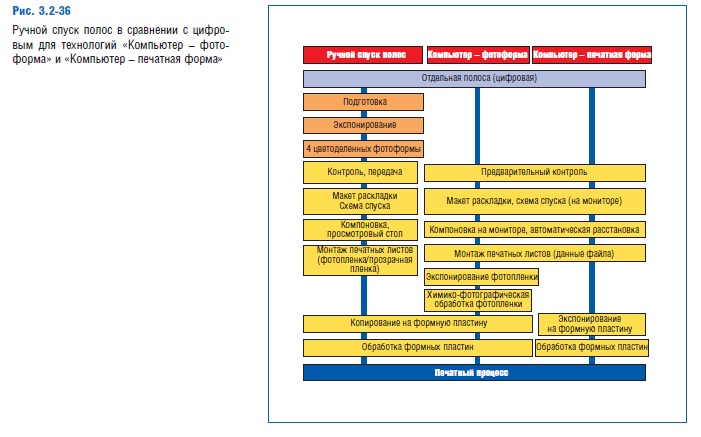

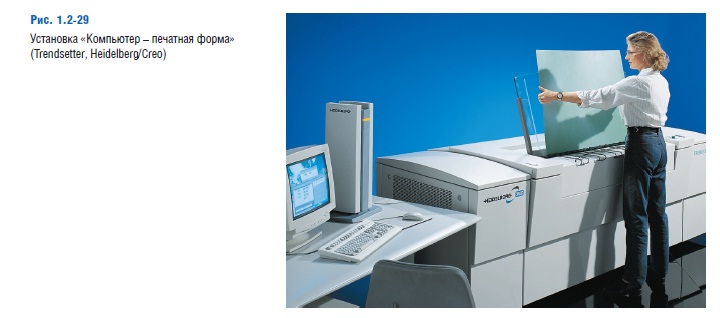

Вторая группа технологических процессов изготовления печатных форм –Computer to Plate – принципиально отличается от первой тем, что никакого промежуточного носителя информации, каким является фотоформа, не производится, а запись производится непосредственно на формном материале (пластине или цилиндре). Система CTPвключает в себя три основные составляющие:

- компьютеры, которые обрабатывают цифровые данные

- устройства записи на информации на формные пластины (формовыводные устройства)

- формный материал (формные пластины с различными копировальными слоями, чувствительными к определенным длинам волн, формные цилиндры)

Процессы изготовления печатных форм по технологии CtP достаточно разнообразны. По виду получаемых в результате печатных форм выделяются три основных типа формного оборудования для элементной записи:

- для офсетной печати

- для высокой печати (в том числе флексографской)

- для глубокой печати

Оборудование для контроля качества в допечатных процессах. В системах допечатной подготовки изданий на различных стадиях технологического процесса необходимо осуществлять контроль качества выполнения отдельных технологических операций.

Контролю подвергаются:

- набранный текст (наличие ошибок, соблюдение правил набора);

- обработанная изобразительная информация (масштаб, правильность выбора линиатуры растрирования, контрастность, цвет и т.п.);

- сверстанные полосы (соблюдение правил верстки, характер оформления полосы);

- спуск полос ( расположение полос, наличие меток и шкал);

- фотоформы (оптическая плотность изображения, наличие дефектов);

- печатные формы (соответствие требованиям, предъявляемым к формам для различных способов печати).

Для контроля набора текста и верстки полос используются черно-белые принтеры (лазерные и струйные). По распечаткам с принтера проводят вычитку и редактирование текста, проверку верстки полос.

Для контроля качества обработки цветных иллюстраций по технологии Computer to Film применяются устройства аналоговой цветопробы. В настоящее время оборудование для изготовления аналоговой цветопробы не выпускается, но на предприятиях еще применяется.

Цветопробы служат для контроля и визуальной оценки цветовых, градационных и геометрических характеристик изображения, а также для контроля качества дизайна. Устройствами цифровой цветопробы являются цветные принтеры различного принципа действия. Для проверки спуска полос применяются широкоформатные принтеры (плоттеры), которые могут иметь невысокое разрешение, т.к. на этом этапе проверяется не качество изображения, а их расположение.

Для контроля оптической плотности фотоформ и офсетных печатных форм применяются высокоточные приборы – денситометры и спектрофотометры.

Денситометры - это приборы, предназначенные для измерения оптических плотностей в проходящем свете (для контроля изобразительных оригиналов на прозрачной основе и фотоформ) и в отраженном свете (для контроля изобразительных оригиналов на непрозрачной основе и полиграфических оттисков).

Спектрофотометры измеряют спектральные коэффициенты пропускания, отражения, спектральные оптические плотности отражения или пропускания.

В последние годы быстро развиваются техника и технология так называемой цифровой печати. Эта технология позволяет миновать стадии получения не только фотоформы, но и самих печатных форм. Для этого используются цифровые печатные машины, которые, будучи подключены через вывода информации из персонального компьютера. Различают две разновидности технологии цифровой печати: Computer to Press и Computer to Print.

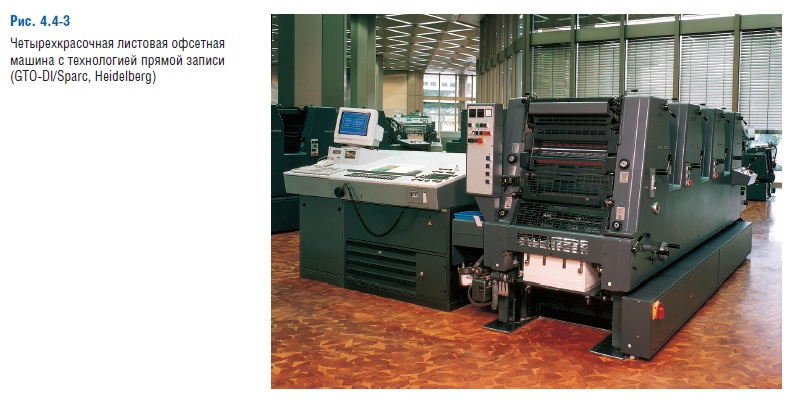

В технологии Computer to Press непосредственно в цифровой печатной машине создается печатная форма, с которой тиражируется один и тот же оттиск. Для получения оттиска с другим изображением необходимо изготовить другую форму.

В технологии Computer to Print используются цифровые печатные машины, в которых изображение на формном цилиндре в процессе печати записывается для каждого оттиска отдельно. Это позволяет получить как тираж какого-либо одного печатного листа, так и полные комплекты печатных листов для каждого экземпляра издания.

Технология цифровой печати позволяет полностью интегрировать допечатные и печатные процессы в единый процесс.

Технологическое оборудование систем допечатной подготовки изданий по назначению можно разделить на следующие группы:

- оборудование для ввода и обработки текстовой и изобразительной информации;

- оборудование для изготовления фотоформ;

- оборудование для изготовления печатных форм;

- оборудование для контроля качества при изготовлении печатных форм
