Лекция №8. Системы сбора данных (ссд). Примеры реализации многоканальных ссд
Постепенное усложнение АЦП, появление многоканальных АЦП, АЦП с встроенным устройством выборки и хранения, АЦП со сложной цифровой частью привело к тому, что сейчас имеются функционально законченные однокристальные системы сбора данных, обеспечивающие преобразование сигналов, поступающих от многих датчиков, в цифровой код и передачу их на микроЭВМ.
Системы сбора данных.
Блок-схема одной из распространенных систем сбора данных приведена на Рис. 8.1. Основу системы составляет АЦП, обычно АЦП последовательного приближения. Чтобы уменьшить число корпусов ИС, необходимых для создания системы сбора данных, в схему встроены УВХ и источник опорного напряжения. Для подключения к нескольким источникам входных аналоговых сигналов используется аналоговый мультиплексор. Чтобы уменьшить частоту прерываний главного процессора, некоторые системы сбора данных снабжаются оперативным запоминающим устройством обратного магазинного типа FIFO (First In - First Out, первым вошел - первым вышел). Измерительный усилитель УПК, входящий в систему, меняет свой коэффициент усиления по команде от схемы управления. Это позволяет выровнять диапазоны аналоговых сигналов с различных входов.
Схема управления может включать оперативное запоминающее устройство (ОЗУ), в которое загружается блок рабочих команд от главного процессора. Эти команды содержат сведения о том, какие операционные режимы использовать, какие из входных каналов должны быть однопроводными, а какие - объединяться с образованием дифференциальных пар, насколько часто и в каком порядке следует производить выборку для каждого канала. Встроенный в систему сбора данных цифровой таймер определяет скорость преобразования АЦП.

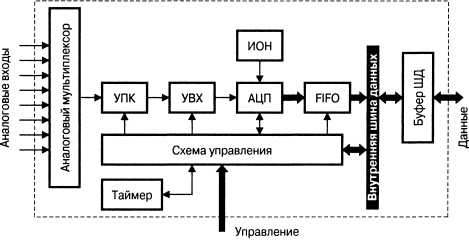

Рис. 8.1. Блок-схема системы сбора данных:
УПК — усилитель с программируемым коэффициентом усиления;
УВХ — устройство выборки и хранения;
ИОН — источник опорногонапряжения;
ШД — шина данных
Характерным примером системы сбора данных является ИС AD7581 (отечественный аналог - 572ПВ4), содержащая 8-входовый аналоговый мультиплексор, 8-разрядный АЦП последовательного приближения, и запоминающее устройство FIFO с организацией 8x8 разрядов. Другой пример - AD1B60, включающая 8-входовый аналоговый мультиплексор, измерительный усилитель с программируемым коэффициентом усиления от 1 до 128, 16-разрядный АЦП на основе интегрирующего ПНЧ, ИОН, микропроцессор, ОЗУ режима и ПЗУ конфигурации. Одной из наиболее развитых является система сбора данных LM12458, которая содержит 8-входовый аналоговый мультиплексор, УВХ, 13-разрядный АЦП последовательного приближения, память типа FIFO с организацией 32 х 16 разрядов, ОЗУ команд и 16-разрядный цифровой таймер.
Лекция №9. Правила подключения индикатора к мк и порядок передачи в него данных
Рассмотрим обмен данными между МК и контроллером 32-х сегментного мультиплексированного жидкокристаллического индикатора AY0438.
Отличительные особенности контроллера 32-х сегментного мультиплексированного жидкокристаллического индикатора AY0438.
Н
изкое энергопотребление < 60 мкА
Совместимость с TTL уровнями
Защита от статического электричества
Возможность каскадирования
Наличие внутреннего генератора
Управление по трём линиям
Область применения
Микроконтроллеры
Электронные приборы
Промышленное оборудование
Оборудование для связи
Автомобильное оборудование
Микросхема AYG438 фирмы Microchip предназначена для создания модулей индикации с низким энергопотреблением на основе ЖКИ с числом сегментов до 32.

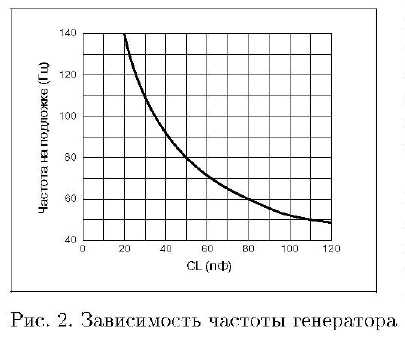

Микросхема имеет в своём составе полный набор устройств для автономного функционирования и для её включения требуется только один внешний конденсатор задающего генератора, необходимого для создания переменного напряжения на сегментах ЖКИ.
Управление микросхемой ведётся по трём линиям методом последовательной передачи. Данные со входа D IN подаются на вход 32-х разрядного сдвигового регистра, тактируемого входом CLK, содержимое которого переписывается в 32-х разрядный регистр хранения сигналом LOAD. Содержимое регистра хранения, промодулированное переменным напряжением от встроенного генератора, выводится на сегменты индикатора.
Микросхема AY0438 имеет 40 (44) выводов и поставляется в пластмассовых корпусах PDIP и PLCC в исполнении для бытовой аппаратуры с диапазоном рабочих температур 0°С ... 7()°С, и в исполнении для промышленной аппаратуры с диапазоном рабочих температур — 40°С ... 85°С.

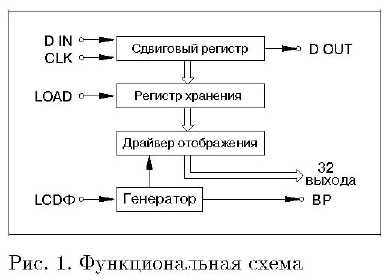

В состав микросхемы AY0438 (рис. 1) входят 32-х разрядный сдвиговый регистр, 32-х разрядный регистр хранения, генератор переменного напряжения и выходной драйвер.
Входные данные в последовательном коде подаются на вход D IN и стробируются отрицательным перепадом сигнала CLK. После того, как будут переданы все 32 бита (или больше, в случае каскадного включения нескольких микросхем), положительным перепадом на входе LOAD содержимое сдвигового регистра переписывается в регистр хранения и соответствующая информация появляется на выходах SEG1... SEG32, причём логическая единица соответствует включённому сегменту индикатора.
Старший разряд сдвигового регистра подключён к выводу D OUT. что позволяет, соединяя последовательно несколько микросхем AYG438, увеличить число управляемых сегментов. Временная диаграмма процесса приёмо-передачи данных приведена на рис. 3.

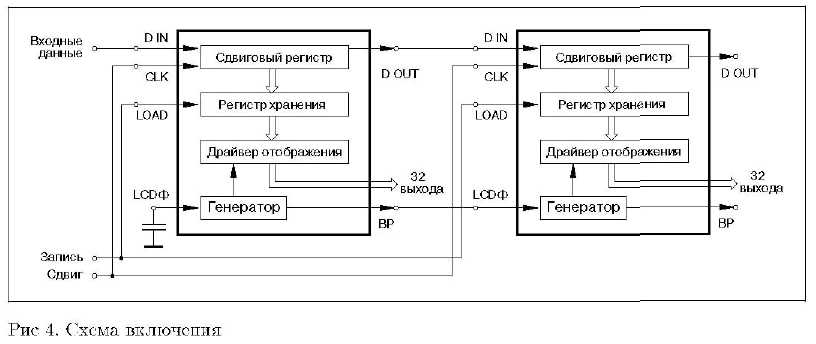

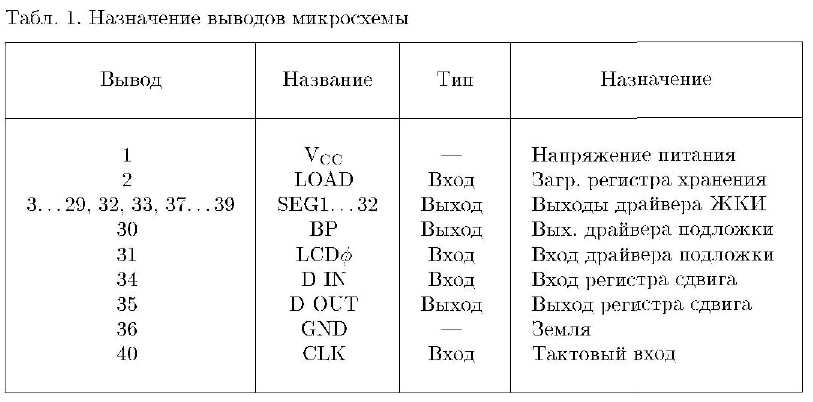

Назначение выводов микросхемы приведено в табл. 1. На рис. 4 приведена схема включения AY0438. На ней можно видеть каскадное включение двух микросхем для расширения числа управляемых сегментов.
При каскадном включении данные с выхода D OUT первой микросхемы подаются на вход D IN второй и так далее. Входы CLK и LOAD соединяются параллельно. Когда будут продвинуты все 64 бита для двух микросхем, 96 для трёх и так далее, сигналом LOAD данные в сдвиговом регистре каждой микросхемы фиксируются в соответствующем регистре хранения.
При каскадном включении нескольких микросхем не требуется установка отдельного времязадающего конденсатора для каждой микросхемы. Выход подложки первой микросхемы соединяется со входом генератора второй и т.д., как это показано на рис. 4.
