1. Описание исходной высотной основы
В зависимости от требований и точности наблюдений за осадками исходными реперами могут служить:
глубинные фундаментальные реперы, закладываемые в коренные, стабильные породы;
грунтовые реперы, закладываемые ниже глубины промерзания грунта;
стенные знаки, заложенные в стенах зданий, осадку фундаментов которых можно считать практически закончившейся.
Грунтовые и стенные реперы должны находиться вне зоны влияния исследуемого здания. Причем их количество должно быть не менее 3-х. После установки исходных реперов на один их них передается отметка от ближайшей точки геодезической высотной сети.
За исходную высотную основу был принят куст опорных реперов: Rp 1, Rp 2, Rp 3, Rp 4. Схема взаимного расположения реперов относительно исследуемого здания приведена на рис.1 (см. прил.). Полученные отметки, длины нивелирных ходов и их веса приведены соответственно в табл.2 и табл.3.
Ведомость отметок реперов
Таблица 2
№№ реперов |
Отметки, м |
||||
1 цикл |
2 цикл |
3 цикл |
4 цикл |
5 цикл |
|
1 |
124,73 |
118,7 |
118,62 |
117,09 |
120,79 |
2 |
120,54 |
119,81 |
116,78 |
118,36 |
116,88 |
3 |
121,76 |
117,49 |
121,35 |
117,75 |
112,92 |
4 |
122,71 |
119,87 |
116,4 |
115,39 |
119,83 |
Ведомость длин нивелирных ходов
Таблица 3
Ход между реперами |
Длина хода L, км |
Вес хода P |
1-2 |
0,305 |
3,278689 |
2-3 |
0,21 |
4,761905 |
3-4 |
0,325 |
3,076923 |
4-1 |
0,26 |
3,846154 |
В зависимости от района проведения работ выбирается тип используемых реперов. В связи с этим были выбраны следующие типы реперов:

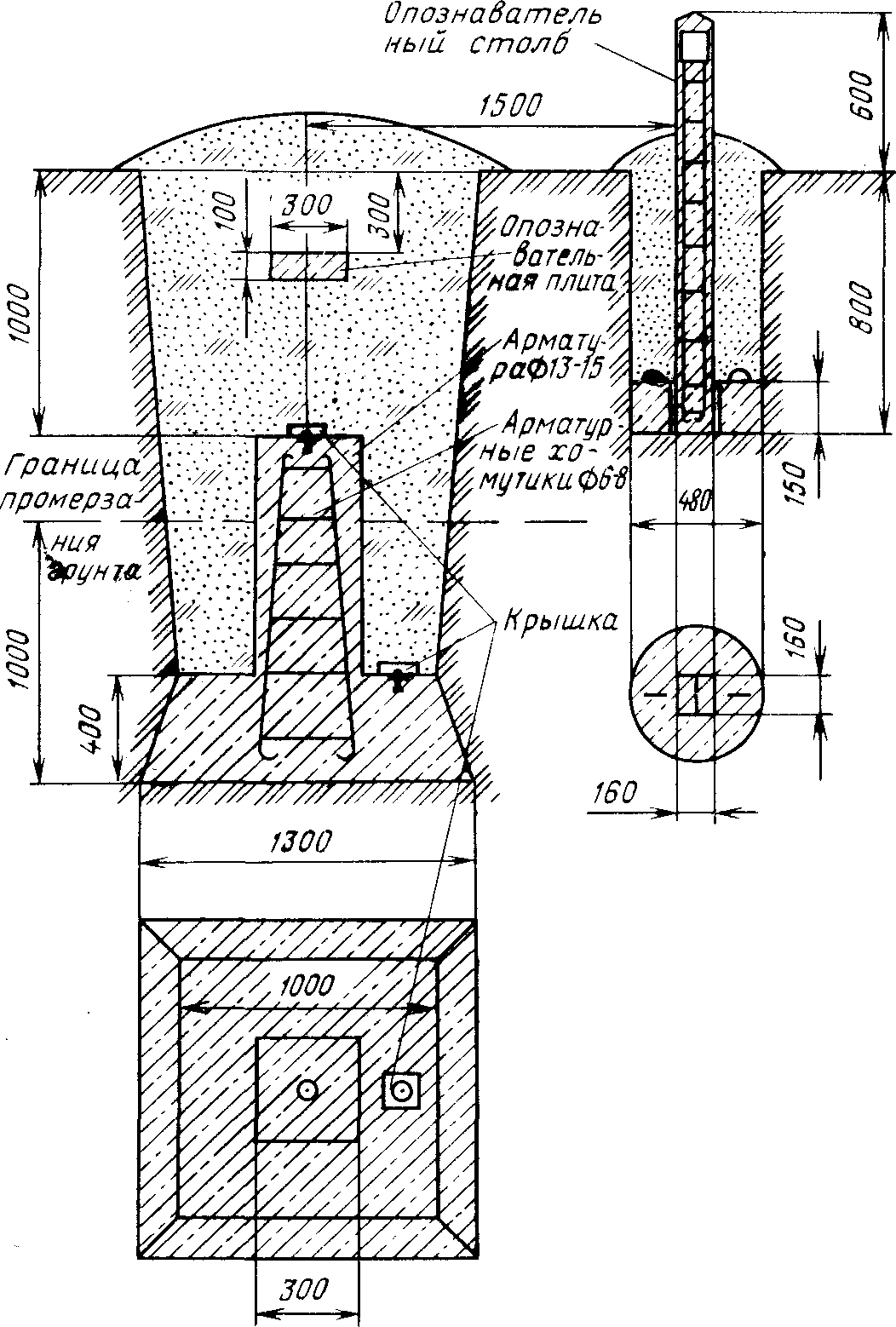

- Rp1 и Rp3 - фундаментальный репер для районов с сезонным промерзанием грунтов. Тип 161 oп. знак (рис.2.)

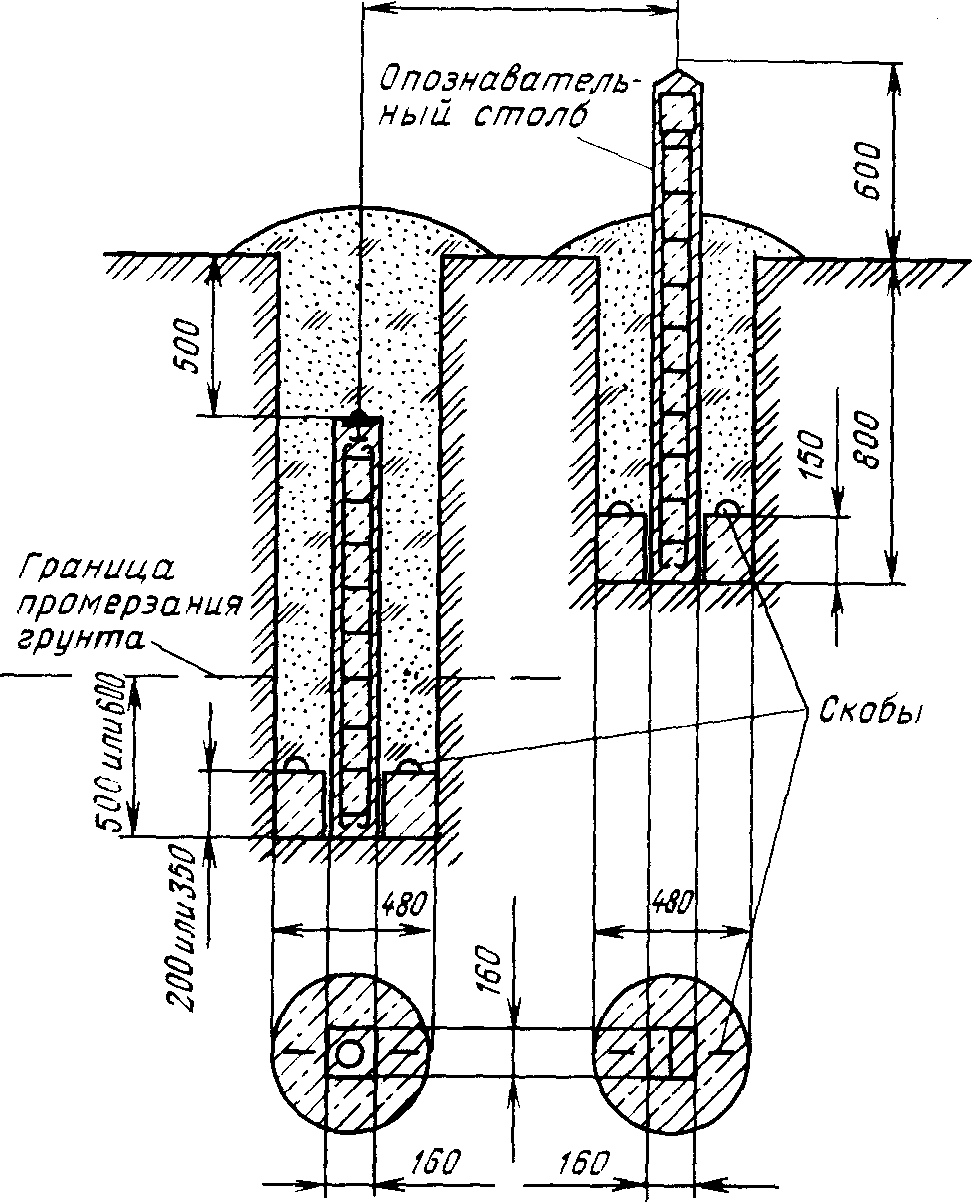

- Rp2 и Rp4 - грунтовый репер. Тип 160 oп. знак (рис.3.)
Рис.2. Рис.3.
2. Анализ устойчивости реперов
2 мм – для зданий, возводимых на песчаных, глинистых и других сжимаемых грунтах;
5 мм – для зданий, возводимых на насыпных, просадочных заторфованных и других сильно сжимаемых грунтах.
Основную формулу определения осадок в текущем цикле можно представить в виде:
Sj=(H0+[hj])-(H0+[h1]), (1)
или
Sj=[hj]-[h1], (2)
где H0 – отметка исходного репера;
[hj] и [h1] – сумма превышений соответственно текущего и начального циклов.
Перейдя к среднеквадратическим ошибкам, получим:
mS2=m[hj]2+ m[h1]2, (3)
