Решение.
4 оси через каждые 30 минуты
Центральная линия:
Предупреждающие границы:
Верхняя
Нижняя
Границы регулирующие
Верхняя
Нижняя
Среднее арифметическое по выборкам
Номер выборки |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Среднее значение, см. |
6,67 |
6,59 |
6,5575 |
6,665 |
6,6725 |
6,6925 |
6,66 |
6,6525 |
6,625 |
6,66 |
Рис.1 Карта среднего арифметического
Вывод: процесс может быть признан нормальным хотя значение 3 выборки выходи за нижнюю предупреждающую границу, но так как следующая за ней выборка находится в контролируемых пределах, то это может не вызывать беспокойство.
Контрольная карта размаха
Центральная линия
dn∙
= 2,059∙0,07 = 0,144
см
верхняя предупреждающая граница
rw∙ = 3,98∙0,07 = 0,279 см
верхняя граница регулирования
rа∙ = 5,3∙0,07 = 0,371 см
Размах выборки
Номер выборки |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Размах R |
0,19 |
0,29 |
0,24 |
0,16 |
0,08 |
0,21 |
0,12 |
0,22 |
0,16 |
0,15 |

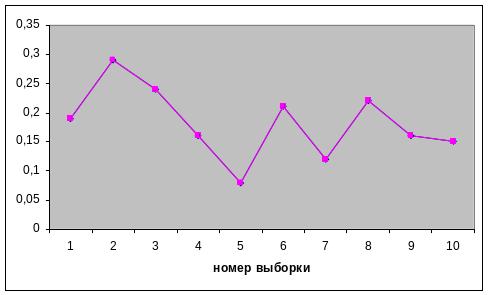

Рис.2 Карта размаха.
Процесс может считаться полностью контролируемым.
