Пожарная и взрывоопасная безопасность
Цех осахаривания по пожарной и взрывоопасной опасности относится к категории А. Степень огнестойкости отделения – 1, поскольку стены и перекрытия выполнены из литого железобетона (предел огнестойкости стен равен 7 ч, перекрытий 2,5 ч).
Источниками пожаров могут быть электродвигатели насоса, провода, кабели, при возгорании в аварийных ситуациях (короткое замыкание). Особо опасным является воспламенение паров спирта.
Для тушения локальных очагов горения в корпусе размещен пожарный щит, в комплекс которого входят:
огнетушители ОХП-10, ОВП-10; ОУ-2;
лопата;
багор;
топор;
лом;
ведро;
ящик с песком.
Извещение пожарной команды о возникновении пожара осуществляется с помощью телефонной связи.
Мероприятия по охране окружающей среды
Цех осахаривания выполняет следующий ряд мероприятий по защите окружающей среды:
при механическом ремонте или замене аппаратов или запасных частей, а также электродвигателей насосов, происходит утечка масел, а также других горючих – смазочных материалов. Это приводит к загрязнению природных водоемов при сбросе в них сточных вод. Поэтому необходимо устанавливать маслоотстойные очистительные сооружения, чтобы после очистки этих отстойников в городскую канализационную сеть уходила более чистая вода;
в цехе образуются сточные хозяйственные воды (туалеты), которые направляются на городские очистные сооружения;
для улучшения экологической обстановки на территории завода в теплое время года производится раз в день поливка заводских проездов и дорожек.
Расчет молниезащиты отделения осахаривания
Весенне-летний период во Владикавказе бывают грозовые дожди, которые сопровождаются разрядами мол ний. Молнии представляют большую опасность для зданий, сооружений, а также для людей. При прямом попадании может произойти или механическое, либо термическое разрушение. Следовательно необходима система молниезащиты. Она проводится по инструкции РД 34.21.122-77. Система построена на свойстве молнии поражать наиболее возвышенные участки земной коры, имеющие наименьшее сопротивление.
1. Определение числа возможных поражений молнией здания.
L- длина здания: 24м.
S- ширина здания: 18м.
hx- высота здания по боковой стороне: 24м.
n- среднее число поражений молнией 1 км2 в год: для Владикавказа 5.5
N<1 – зона Б, достоверность защиты 95%.
Расчет параметров одностержневого молниеприемника

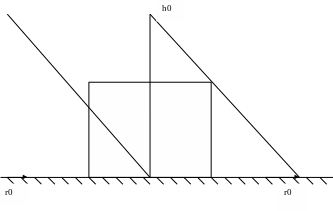

Зона защиты одиночного стержневого молниеотвода высотой h представляет собой круговой конус, вершина которого находится на высоте h0 <h. На уровне земли зона защиты образует круг радиусом r0 . Горизонтальное сечение зоны защиты на высоте защищаемого сооружения hx представляет собой круг радиусом rx.
Принимаем h=34м,
h0- высота зоны защиты – 31,28м.
r0- радиус зоны защиты на поверхности земли – 50м.
rx- радиус зоны защиты на высоте здания – 12м.
h0
Заключение
В данном дипломном проекте был проведён анализ технологического процесса осахаривания спирта как объекта управления. Исследованы технологические особенности процесса осахаривания спирта, выделены факторы, влияющие на процесс, способы и технологические режимы процесса.
