4.2.4. Выпрямитель, управляемый трансформатором с увеличенным рассеянием
Принцип действия такого выпрямителя, предназначенного для ручной сварки, иллюстрирует рис. 4.6. В состав выпрямителя входят трехфазный понижающий трансформатор T и выпрямительный блок V, собранный по трехфазной мостовой схеме. У трансформатора (рис. 4.6) три подвижные обмотки 1 (обычно первичные) установлены в обойме и перемещаются по вертикали. Три неподвижные обмотки 2 (вторичные) жестко закреплены на магнитопроводе 3.
Благодаря большому расстоянию между первичными и вторичными обмотками трансформатор имеет увеличенное рассеяние, что и обеспечивает получение крутопадающей внешней характеристики выпрямителя.

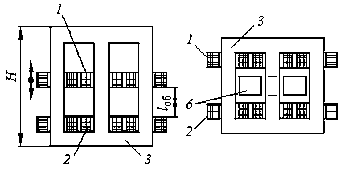

Рис.4.6. Выпрямитель, управляемый трансформатором
с увеличенным рассеянием
Регулирование тока выпрямителя осуществляется изменением индуктивного сопротивления трансформатора за счет перемещения его трехфазных обмоток, а также изменения их соединения
