3) Определяют расстояние между точками:
Геодезическая задача в том и другом виде возникает при обработке полигонометрии и триангуляции, а также во всех тех случаях, когда необходимо определить взаимное положение двух точек по длине и направлению соединяющей их линии или же расстояние и направление между этими точками по их геодезическим координатам. В ряде случаев геодезические задачи решают в пространственных прямоугольных координатах по формулам аналитической геометрии в пространстве. В этих случаях вместо длины и дирекционного угла, соединяющей две точки, используют длину и пространственные компоненты направления прямой линии между этими точками.
Характеристика теодолитного хода. Проложение теодолитных ходов.
Теодолитная (горизонтальная) съемка выполняется с помощью теодолита и рулетки. Съемочное обоснование в виде теодолитных ходов.

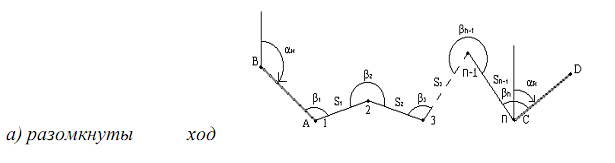

а) участок съемки вытянутой формы : разомкнутый теодолитный ход - по его оси;

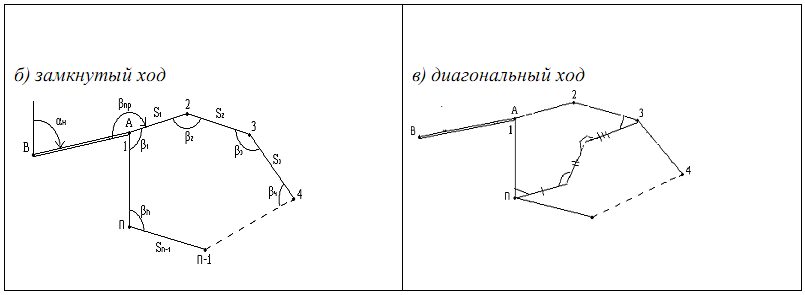

б) участок имеет овальную форму : замкнутый ход по его границе;
в) внутри участка можно проложить диагональные ходы.
Теодолитный ход : замкнутая (разомкнутая) ломаная линия на местности, в которой измерены все стороны и горизонтальные углы поворота (правые/ левые) между ними : (
S, β ) ; mβ=30" ; mS/S от 1/1000 до 1/3000.
Вычислительная обработка полевых наблюдений теодолитного хода.
Привязка теодолитного хода.
Тахеометрическую съёмку предметов, контуров местности производят полярным методом, а отметки точек определяют тригонометрическим нивелированием. Все измерения выполняют при одном наведении зрительной трубы на рейку.
1) Устанавливают теодолит над точкой съёмочного обоснования и приводят в рабочее положение затем измеряют высоту прибора.
2) Определение места нуля
3) Ориентируем лимп по направлению на одну из точек съёмочного обоснования т.к все последующие измерения на станции будут выполнятся при одном положении вертикального круга то ориентирование теодолита осуществляется при положении круга лева, при этом совмещают отчетный индекс алидады с нулевым штрихом лимба горизонтального круга. Закрепляем алидаду и вращая лимп визируем на выбранную точку съёмочного обоснования. После этого закрепляем лимп. В данном положении для измерения углов на станции достаточно открепить алидаду, навести зрительную трубу на рейку и взять отсчёт по ГК.
4) На каждой станции выявляют характерные точки ситуации и рельефа. Составляем абрис. При съёмке рельефа реечные точки располагают на характерных для рельефа формах. Их распределяют равномерно.
5) Последовательно устанавливают рейку на все намеченные точки, отсчёты берут в следующей последовательности: по дальномеру, по ВК, по ГК. Результаты записывают в тахеометрический журнал.
6) По окончании работ на станции для контроля вновь визируют на начальную точку. Расхождение с начальными данными не должно превышать 3 минуты.
Построение теодолитного плана местности.
Составить план местности:
нанести ситуацию и контуры угодий;
вычертить план карандашом и тушью;
вычертить надписи.
Для нанесения ситуации и контуров угодий относительно сторон полигона вынести на план все объекты местности, используя абрисы. При накладке ситуации на план расстояния откладываются при помощи циркуля-измерителя и масштабной линейки, а углы – транспортиром. Для нанесения точек, снятых полярным способом, центр транспортира совмещают с вершиной хода, принятой за полюс, а нуль транспортира – с направлением стороны хода. По дуге транспортира откладывают углы, измеренные теодолитом при визировании на точки местности, и прочерчивают направления, на которыых откладывают расстояния до точек, указанных в абрисе. Численные записи, нанесённые на абрисе при полевой съёмке ситуации (значения углов и расстояний) на чертёж плана участка не выписываются. При построении контуров местности на плане все вспомогательные построения выполняют тонкими линиями. Ситуация изображается на плане условными знаками, принятыми для данного масштаба плана.
