Системы высот, применение в геодезии.
Для определения положения точек физической поверхности Земли недостаточно знать только две их плановые координаты х и у. Необходима третья координата, характеризующая отстояние точки земной поверхности от начальной поверхности. Расстояние Нл от точки А земной поверхности по отвесной линии до начальной поверхности называют высотой (рис. 4). За начальную (отсчетную) поверхность для определения высот в геодезии принимается основная уровенная поверхность — поверхность геоида называемая так же уровнем моря. Относително её и определяют геодезическими измерениями (нивелированием) высоты точек земной поверхности. Такие высоты называются абсолютными. Если за начало счета принимают произвольную уровненную поверхность, то высоты, отсчитываемые по этой поверхности; называют относительными. Так в гражданском и промышленном строительстве при проектирвании и возведении зданий и сооружений применяют относительную систему высот . За отсчётную поверхность принимают уровненную поверхность, совпадающую с полом первого этажадома. Такую отсчётную поверхность называют уровнем чистого пола, а высоты отсчитываемые от него, - условными. Численное значение высоты называют отметкой.На рис. 4: НА и Нв — высоты точек А и В на земной поверхности, через точки А иВ проведены горизонтальные линии. Разность «высот двух точек называют превышением.
Рис. 4. Высоты и превышения точек земной поверхности

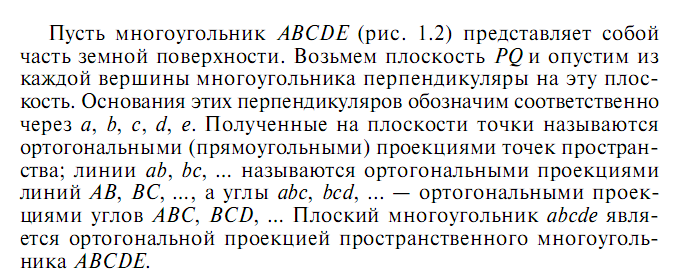

Метод проекций в геодезии.
Планы и карты, масштабы и их виды.
Степень уменьшения изображения на планах и картах контуров местности называют масштабом или отношение длины линии на плане, карте к длине горизонтального проложения соответствующей линии на местности. L-длина линии на местности, а l- длина этой линии на плане, то масштаб определяется M=l/L. Масштаб, выражаемый простой дробью с единицей в числителе 1:N (1:500) называют численным. Знаменатель дроби – число, показывающее во сколько раз уменьшены предметы при изображении их на топографических планах или картах, профилях и строительных чертежах. Измерив длину линии на плане можно определить длину горизонтального проложения на местности.
1:10000, длина отрезка l=15 мм, то в натуре он равен L=l*N=15*10000=150 м.
Поэтому отрезок в натуре, соответствующий 0.1 мм на плане называют точностью масштаба.
Численный масштаб можно выразить в виде линейного масштаба. Он представляет собой прямую линию, разделённую на равные отрезки, называемые основанием масштаба. Этот отрезок соответствует определённому числу метров горизонтального проложения в натуре. Основание принимают 2 см. Левое основание делят на 10 равных частей. Точность линейного масштаба +- 0,5 мм.
Для измерения длин линий на топографических материалах (с точностью масштаба) пользуются поперечным масштабом. Для его построения на прямой откладывают основния масштаба, из концов которых выставляют перпендикуляры; левое верхнее и нижние основания делят на 10 равных частей и соответствующие точки соединяют прямыми. Наименьшее деление поперечного масштаба равно сотой доле основания. По масштабу с основанием 10 мм можно определить длины отрезков с точностью 0,1 мм.
Планы и карты. Условные знаки планов и карт.
Планом называется уменьшенные и подобные изображения небольших участков земной поверхности, без учёта кривизны земли. Картой называется уменьшенные и подобные изображения значительных территорий с учётом кривизны земли. Ситуация-совокупность предметов элементов и контуров местности. Рельеф- совокупность неровностей земной поверхности. Условные знаки- графические обозначения предметов местности.
Площадные условные знаки: применяются для заполнения контуров природных, сельскохозяйственных угодий; они состоят из знака границ угодий- точечный пунктир или тонкая сплошная линия -и заполняющих его изображение или условной окраски.
Линейные условные знаки: показывают объекты линейного характера (дороги, реки, линии связи), длина которых выражается в данном масштабе. У знаков приводятся различные характеристики объектов.
Внемасштабные условные знаки: служат для изображения объектов, размеры которых не выражаются в масштабе карты (мосты, колодцы, геодезические пункты). У них определяют местоположение объектов.
Пояснительные условные знаки: представляют собой подписи, дающие характеристики и названия объектов. Например глубину и скорость течения рек и др.
Специальные условные знаки: устанавливают соответствующие ведомства отраслей народного хозяйства; их применяют для составления специальных карт и планов этой отрасли. Например знаки для маркшейдерских планов нефтегазовых месторождений.
