Определение кренов сооружений.
Определение крена колонны-отклонения от вертикали верхней точки В относительно нижней Н (рис 71)- заключается в измерении частных кренов К1 и К2 с помощью теодолита с двух станций, расположенных на расстоянии d1 и d2 от колонны, равном 2…3Н (Н-высота колонны), при условии засечки колонны под углом γ, близким к 90?. Для контроля полученных результатов измерения частных кренов выполняется двумя методами: горизонтальных углов и вертикального проецирования верхней и нижней точек на горизонтальную рейку.

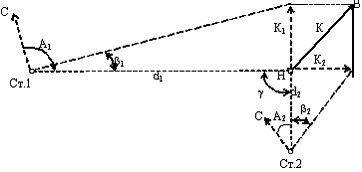

Рис. 71. Схема определения крена (Н- нижняя, В- верхняя точки наблюдения)
В строительных нормативных документах регламентируется величина допустимого крена для высотных сооружений, возводимых из кирпича, железобетона и металла. Для железобетонных и металлических сооружений допускается отклонение от вертикального положения КДОП ≤ 0,001 Н, где Н-высота сооружения в метрах. Из приведенных в таблице результатов угловых измерений высота колонны (рис.73) НСР может быть получена по следующим формулам:
НСР= (Н1 + Н2) / 2,
Н1=d1 . (tg νB + tg νH) = 20.4 . (tg 17?13′ + tg 2?54′) = 7.15 м,
Н2=d2 . (tg νB + tg νH) = 18.5 . (tg 17?58′ + tg 2?53′) = 7.00 м,
КДОП=0,001 НСР= 7 мм
Используемые формулы
К1=β1 .d1 / р= -89,5′.20400мм /3438′= -531 мм
АК1=А1 - 90?=6?50′
К2=β2 .d2 / р=-32′.18500мм /3438′= +172 мм
АК2=А2 - 90?=83?08′

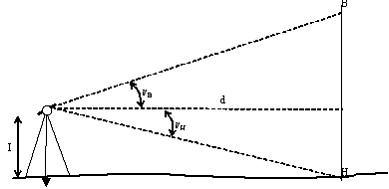

Рис. 73. Схема определения высоты сооружения
Величина результирующего крена определяется по формуле:
мм
Азимут направления крена колонны АК определяется из графических построений в удобном масштабе величин и направлений частных кренов К1, К2, АК1, АК2 (рис.74). Контролем вычислений, графических построений и измерений магнитного азимута полного крена может служить величина крена, полученная из масштабного рисунка и вычисленная по формуле.

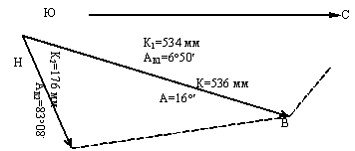

Рис.74. Определение азимута направления крена (М 1:5)
