Общие сведения о геодезических работ при проектировании.
Инженерно-геодезическое проектирование - комплекс работ, проводимый для получения данных, необходимых для размещения сооружения в плане и по высоте. Оно включает:
размещение объекта строительства по площади и по высоте;
ориентирование основных осей сооружения;
проектирование рельефа;
вычисления объемов земляных работ;
выполнение расчетов, связанных с составлением проекта сооружений линейного типа (включая расчет горизонтальных и вертикальных кривых и составление продольного профиля будущей трассы);
выполнение расчетов, необходимых для перенесения проекта в натуру;
составления разбивочных чертежей, схем и т.д.
Строительство зданий и сооружений производится только по чертежам, разработанным в проекте.
Проект представляет собой комплекс технических документов, содержащих технико-экономическое обоснование, расчеты, чертежи, пояснительные записки и другие материалы, необходимые для строительства.
Топографической основой при проектировании являются крупномасштабные планы 1:5000 - 1:500, выполненные на стадии изысканий.
Указания по составу, точности, методам, объемам, срокам и порядку геодезических работ на строительной площадке приводятся в проекте организаций строительства (ПОС), проекте производства работ (ППР) и проекте производства геодезических работ (ППГР), которые являются составляющими частями общего проекта.
В задачу геодезической подготовки проекта входит увязка между собой отдельно расположенных на стройплощадке сооружений и обеспечение их разбивки на местности с заданной точностью. Геодезические расчеты при подготовке проектов состоят в нахождение координат и отметок точек сооружения, определяющих его положение на местности и разбивочных элементов для выноса сооружения в плане и по высоте.
Проект вертикальной планировки обеспечивает преобразование существующего рельефа застраиваемой территории при размещении зданий, сооружений, подземных коммуникаций, высотное решение площадей, улиц, внутриквартальной территории и отвод поверхностных вод при минимальном перемещении земляных масс.
Основными документами проекта вертикальной планировки являются план организации рельефа и картограмма земляных работ, которые составляются на основе топографического плана, рабочих чертежей поперечных профилей улиц и проездов.
Исходной базой, на которой разрабатываются на практике принципы проектирования геодезических работ на строительной площадке, является ПОС (проект организации строительства) и ППР (проект производства работ). Как ПОС, так и ППР содержит геодезическую часть. В этой части рассматриваются:
Состав, объем, сроки и последовательность выполнения работ по созданию разбивочной и высотной основы;
Состав, объем, сроки и последовательность выполнения разбивочных работ на период строительства;
Необходимая точность, приборы и методы выполнения работ.
Проектирование горизонтальной площадки с соблюдением баланса земляных работ.
Рисунок 76 – Проект вертикальной планировки площадки
Порядок выполнения (рис. 76):
1. На проектируемом под застройку участке топографической карты разбивают сетку квадратов с длиной стороны 20м.
2. Интерполированием определяют черные отметки вершин квадрата и записывают в нижний правый угол.
3. Вычисляют проектную отметку центра тяжести по формуле:
где H(1) , H(2) , H(3) , H(4) - отметки вершин квадратов, относящиеся соответственно к одному, двум, трем и четырем квадратам;
n - число квадратов.
Отметку центра тяжести можно вычислить и по другой формуле :
где hу(1), hу(2), hу(3), hу(4) - условные превышения, общие для одного, двух, трех и четырех квадратов.
H min - условная наименьшая из фактических отметок вершин квадратов.
hу(i) = H(i) - Hmin.

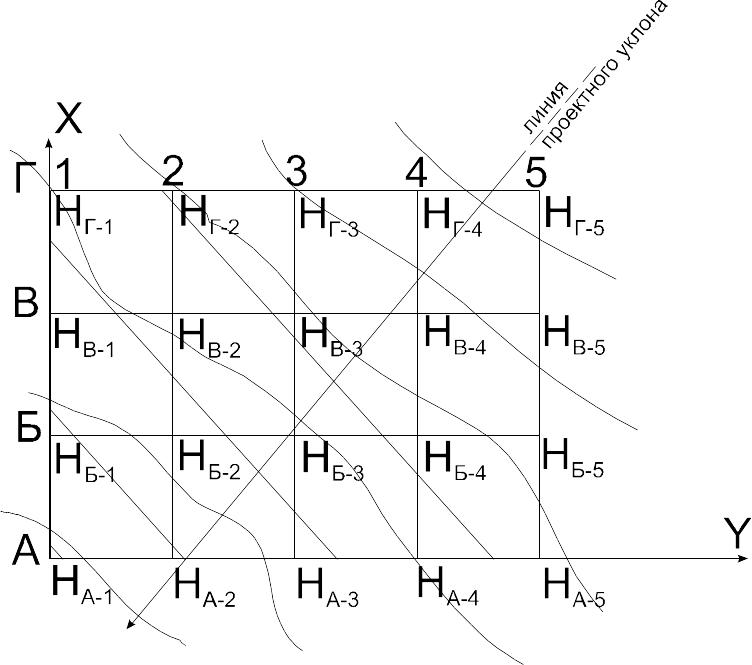

4. Для построения проектных горизонталей и определения высотных проектных отметок вершин квадратов через центр тяжести проводят прямую линию, параллельную горизонталям местности. Линия, перпендикулярная к ней, будет указывать направление проектного уклона (рис. 77). Величина проектного уклона и высота сечения проектных горизонталей задаются в проекте.
5. Определяем на линии проектного уклона местоположение проектных горизонталей.
Возможно два варианта :
а) Hц.т. кратная h :

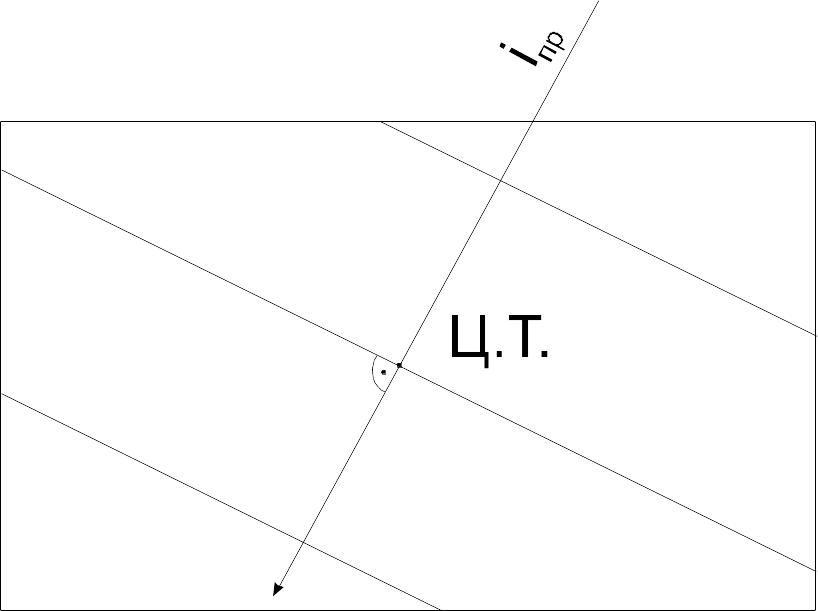

Рисунок 77.
б) Hц.т. не кратная h :

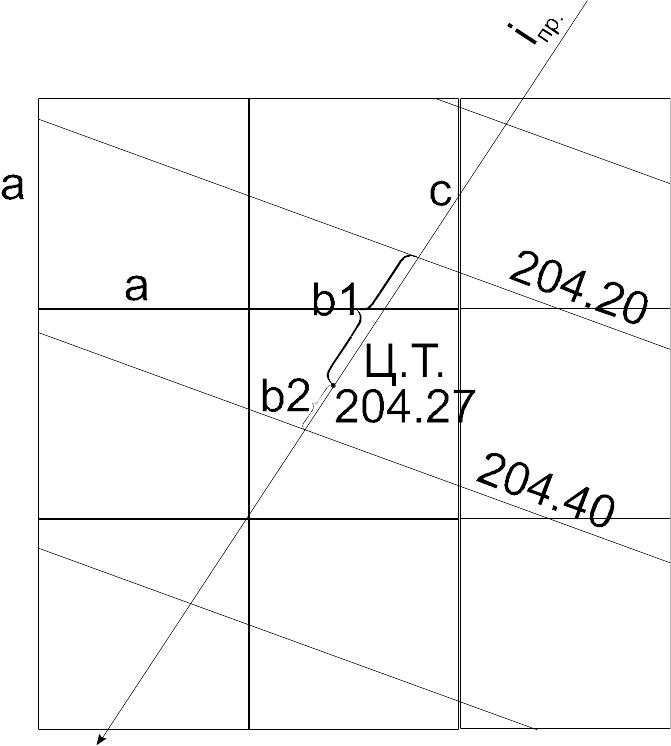

Рисунок 78.
Hmax и Hmin - отметки ближайших к центру тяжести проектных горизонталей с заданной высотой сечения рельефа (рис. 78):
Hmax =204.40 м; Hmin =204.20 м; Hц.т. =204.27 м.
6. Откладываем расстояния а, в и с от центра тяжести по линии уклона и проводим через полученные точки проектные горизонтали.
7. Вычисляем проектные отметки каждой вершины квадрата :
a - сторона сетки;
l - удаление вершины квадрата от младшей горизонтали, имеющей отметку Hmin;
h - высота сечения проектных горизонталей ( 0.2)
h1 - превышение между известной горизонталью и кратной отметкой;
l и n определяются графически с плана.
8. Вычисляют рабочие отметки вершин квадратов для построения линии нулевых работ и подсчета объемов насыпей и выемки:
Нi - проектные (красные) отметки;
Нi’ - фактические (черные) отметки.
Рабочие отметки выписывают в левый верхний угол.
9. Определяют положение линии нулевых работ.
Возможно 2 способа: аналитический и графический.
а) аналитический (рис. 79):
Рисунок 79.
где a- длина стороны квадрата;
h1, h2 - абсолютные значения рабочих отметок двух соседних вершин квадратов.
Точки нулевых работ находят только на тех сторонах, концы которых имеют рабочие отметки разных знаков.
б) графический (рис. 80)
Рисунок 80.
Откладываем от сторон квадрата в одном и том же масштабе h1, h2. Соединяем точки 1',2'.
Точка пересечения отрезков 1-2 и 1'-2' дает точку нулевых работ.
