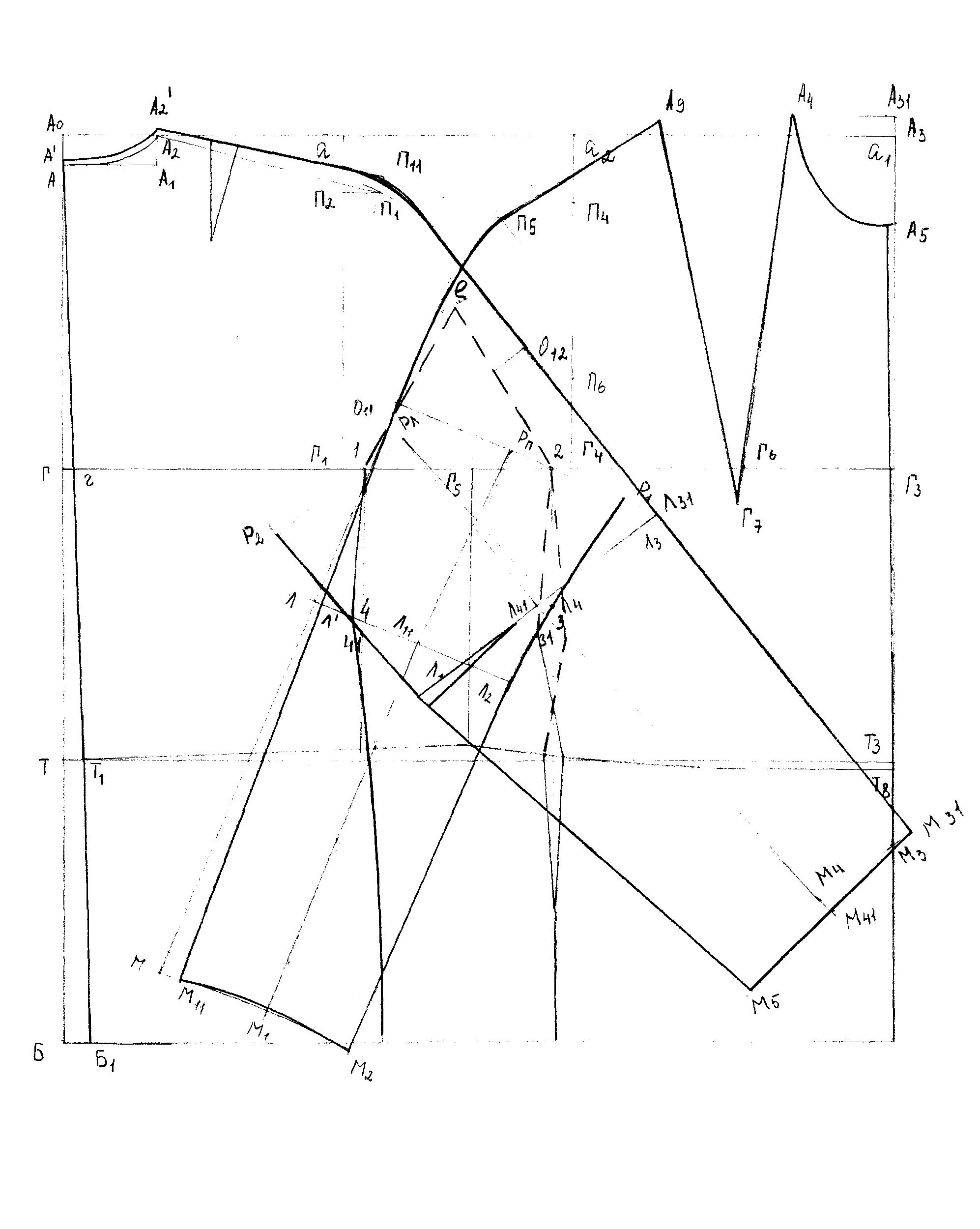

Построение чертежа конструкции изделия с цельнокроеными рукавами и отрезной боковой частью, переходящей в ластовицу

Отрезок

Направление перемещения

Расчетная формула в расчет

Величина отрезка, см

Aoa_l

вправо по горизонтали

Aoa_l = Сг_III+ Пг + (1,0 - 3,0) = 48,0 + 8,0 + 1,5

57,5

Аоа

вправо по горизонтали

Аоа = Шс + Пшс = 18,3 + 1,2

19,5

а₁a₂

влево по горизонтали

а₁a₂ = Шг + (Сг_II – Сг_I) + Пшп = 17,3 + (50,2 - 45,7) + 0,6 = 17,3+ 4,5+ 0,6

22,4

АоУ

вниз по вертикали

АоУ = 0,4 Дтс_II = 0,4x42,9

17.2

А₀Г

вниз по вертикали

АоГ = Впрз_II+ Пспр + 0,5 Пдтс = 21,4 + 2,0 + 0,5x0,5=21,4+2,0+0,2

23,6

А₀Т

вниз по вертикали

АоТ = Дтс_II+ Пдтс = 42,9 + 0,5

43,4

Построение чертежа спинки

ТТ₁

вправо по горизонтали

ТТ₁ =1,0-2,5

1,5

Ао'А₂

вправо по горизонтали

А'оА₂ = (Сш/3) + Пшг = (18.5 / 3) +0,5 = 6,1 + 0,5

6,6

A₂A₁

вниз по вертикали

A₂A₁ = (АоА₂/3) + Пвгс- (6,6) + 0 = 2,2+0

2,2

А₂П₁

засечка дугой по окружности

А₂П₁ = Шп + Ппос +выт =13,3 + (0,5 - 1,0) + 2,0 = 13,3 + 0,5+2,0

15,8

Т₁П₁

засечка дугой по окружности

Т₁П₁ = Впк_II+ Пдтс + прибавка на плечевую накладку = 43,2 + 0,5 + 0,7

44,4

Г₁ П₃

вверх по вертикали

Г₁П₃ = (Г₁П₂/З) + 2,0 = (20,8/3) + 2,0 = 6,9+2,0

8,9

Построение чертежа полочки

Т₃Т₈

вниз по вертикали

Т_зТ₈ = 0 - 1,5

0,5

T₈A₃

вверх по вертикали

T₈A₃ = Дтп_II+ Пдтс + У = 44,4 + 0,5 + (0,5 - 2,5) = 44,7+ 0,5 + 0,5

45,4

A₃A₃₁

влево по горизонтали

A₃A₃₁ = 0,5-1,0

0,5

A₃₁A₄

влево по горизонтали

A₃₁A₄= (Сш/3) + Пшг = (18.5/3) + 0,5 = 6,1 + 0,5

6,6

A₃₁A₅

вниз по линии А₃₁Гз

A₃₁A₅ = А₃₁А₄+ 1,0 = 6,6 + 1,0

7,6

Г_зГ₆

влево по горизонтали

Г_зГ₆ = Цг + 0,5 Пшп = 10,1 + 0,5 х 1,0 = 10,1+0,5

10,6

А₄Г₇

засечка дугой по окружности

А₄Г₇ = Вг₂ = 27,0

27,0

А₄А₉

засечка дугой по окружности

А₄А₉ = 2 (Сг₂ – Сг₁) = 2(50,2 - 45,7)

9,0

Г₄П₄

вверх по вертикали

Г₄П₄ = Г₁П₂ - (0,5 - 1,5) = 19 – 0,5

18,5

Г₄П₆

вверх по вертикали

Г₄П₆= Г₄П₄/З = 18,5/3

6,19

А₉П₅

засечка дугой по окружности

А₉П₅ = Шп – 0,5 = 13.3 – 0,5

12,8

П₆П₄

засечка дугой по окружности

Из точки П₆ радиусом равным П₆П₄ влево от точки П₄ проводят дугу и получают точку П₅

Особенности построения

Для свободы в области плеча и проймы спинки увеличивают длину средней линии спинки на величину отрезка АА'

АА'

от точки А вверх

АА' = 0,5…0.7см для легкого платья

АА' = 1,0см для верхней одежды

0,7

А₂ А₂'

Плечевую линию спинки перемещают вверх по _┴

А₂ А₂' = 0,5…0,7см; П₁П₁₁ = 1…1,5см для легкого платья А₂ А₂' = 1,0см; П₁П₁₁ = 1,5…2,0см для верхней одежды

0,7; 1,0

1,0; 1,5

Раствор плечевой вытачки откладывают на линии А₂' П_11.

Г₁1=Г₄2

Положение вершин подрезов спинки и полочки для втачивания ластовицы на полочке и спинке

Г₁1 = Г₄2 = 1,5

1,5

Построение чертежа конструкции передней части рукава

Определяют высоту оката рукава, которую составляет разница вертикального диаметра незамкнутого контура проймы ОО₁ и отрезка ОО₂, равного 3,5…4,5см

О₁О₂

О₁О₂ = ОО₁ – ОО₂ = 18,8 – 3,5

15,3

П₅О₁₁

Проводят первую дугу из точки П₅

П₅О₁₁ = Вок – (1…1,5) величина оттяжки переднего среза передней части рукава

14,3

2О₁₁

Проводят вторую дугу из точки 2 радиусом, который рассчитывают по формуле

R = (Оп + Поп) – [1 – 2])*0,5 – 1,0 = 0,5(30,3+8,0) – [12,6]) -1,0

Через точки О₁₁ и 2 проводят линию ширины рукава под проймой и продолжают её вниз за точку 2.

11,85

Из точки О₁₁ вверх и вниз проводят перпендикуляр к линии О₁₁2, на котором откладывают длину рукава и уровень локтя

О₁₁М

Вниз от точки О₁₁

О₁₁М = Др – Вок = 57 – 15,3

42,7

О₁₁Л

Вниз от точки О₁₁

О₁₁Л = 0,5Др + 3,0см – Вок = 0,5*57 + 3,0 – 15,3

16,2

Из точек М и Л проводят перпендикуляры. На линии ширины рукава под проймой определяют положение переднего переката:

О₁₁Рп

Из точки О₁₁ вниз и вправо

О₁₁Рп = 0,25(Оп + Поп) – 1,0 = 0,25(30,3+8,0) – 1,0

8,6

Из точки Рп к линии О₁₁2 опускают перпендикуляр. Точки пересечения с линиями низа рукава и локтя обозначают М₁ и Л₁

Л ₁Л₁₁

Прогиб по линии локтя влево

Л ₁Л₁₁ = 0,5…0,7 окончательно линию переднего переката проводят через точки Рп; Л₁₁; М₁

0,7

М₁М₁₁

Влево от точки М₁

М₁М₁₁ = 0,5Шр (внизу в готовом виде) – 0,5 = 0,5*14 – 0,5

6,5

Точки М₁₁ и О₁₁ соединяют прямой. Верхнюю линию передней части рукава оформляют плавной кривой через точки А₉; П₅; О₁₁; М₁₁ с выпуклостью по линии локтя 0,3…0,5см. Пересечение верхней линии передней части рукава с линией локтя обозначают точкой Л'. Для определения положения нижней линии передней части рукава производят развертку рукава относительно линии переднего переката:

РпР₁ = РпО₁₁; Л₁₁Л₂ = Л₁₁Л'; М₁М₂ = М₁М₁₁

Нижнюю линию передней части рукава оформляют, соединяя точки М₂; Л₂; Р₁

М₁М₁'

Линию низа оформляют с прогибом

М₁М₁' = 0,7…1,0

0,7

Построение чертежа конструкции локтевой части рукава

Начинают с определения положения линии ширины рукава под проймой и верхней линии. Для этого на пересечении двух дуг:

П₁₁О₁₂

Дуга из точки П₁₁

П₁₁О₁₂ = Вок

15,3

1О₁₂

Дуга из точки 1

1О₁₂ = (Оп + Поп) – [1 – 2])/2 + 1,0 = (30,3+8,0) – [12,6])/2 + 1,0

Через точки О₁₂ и 1 проводят линию ширины рукава под проймой и продолжают её вниз за точку 1.

13,85

Из точки О₁₂ вверх и вниз проводят перпендикуляр к линии О₁₂1; на нем откладывают отрезки, определяющие длину рукава и уровень линии локтя

О₁₂М₃ = О₁₁М

О₁₂ Л₃ = О₁₁Л

Из точек Л₃ и М₃ к линии О₁₂ М₃ проводят перпендикуляры

42,7

16,2

Из точек Л₃ и М₃ к линии О₁₂ М₃ проводят перпендикуляры. На линии низа рукава от точки М₃ вправо и вверх откладывают величину отрезка ММ₁₁ с чертежа полочки

М₃М₃₁ = ММ₁₁

2,0

Соединяют прямой линией точки М₃₁ и О₁₂. Верхнюю линию локтевой части рукава проводят через точки А₂'; П₁₁; О₁₂; М₃₁ с прогибом на уровне локтя 0,3…0,5см.

Л₃Л₃₁

От точки Л₃ вправо

0,7

О₁₂Рл

Из точки О₁₂влево вниз по отрезку О₁₂1

О₁₂Рл = 0,25(Оп + Поп) + 1,0 = 0,25(30,3 + 8,0) + 1,0

10,6

М₃₁М₄

Из точки М₃₁ влево вниз по прямой

М₃₁М₄ = 0,5Шр внизу в готовом виде + 0,5см =0,5*14 +1,0

8,0

Точки Рл и М₄ соединяют прямой и на её пересечении с линией локтя обозначают точку Л₄. Прогиб локтевого переката проводят через точку Л₄₁

Л₄Л₄₁

Из точки Л₄ влево

Л₄Л₄₁ = 0,5…1,0

0,7

Линию локтевого переката проводят через точки Рл; Л₄₁; М₄ и на её продолжении откладывают величину скоса линии низа рукава

М₄М₄₁

Из точки М₄ вниз

М₄М₄₁ = 1,0…1,5см

1,0

Для определения положения нижней линии локтевой части рукава из точки 1 радиусом, равным расстоянию от точки 1 до точки Г₅ делают засечку на продолжении линии О₁₂1

1 Р₂ = 1Г₅

Далее производят развертку рукава относительно линии локтевого переката:

7,8

Л₄₁Л₅ = Л₄₁Л₃₁

М₄₁М₅ = М₄₁М₃₁

Линию низа рукава плавно проводят через точки М₃₁; М₄₁; М₅. В нижней линии локтевой части рукава проектируют вытачку. Верхняя сторона вытачки – Л₄₁Л₅. Нижней стороной вытачки является перпендикуляр из точки Л₄₁ к линии Л₄₁М_41, получают точку Л₅₁. Чтобы сохранить плавность линии локтевого переката, вытачка не должна доходить до неё на 1,5…2,0см.

Построение боковой части переходящей в ластовицу.

Положение вершин боковых линий на уровне глубины проймы определяют точками вершин подрезов спинки и полочки (точки 1и 2). Для построения линий подрезов и ластовицы пересечение нижней линии передней части рукава с боковой линией полочки обозначают точкой 3. Пересечение нижней линии локтевой части рукава с боковой линией спинки обозначают точкой 4. Уровни точек 3 и 4 могут быть разными. Длину ластовицы определяют по точке, расположенной на нижнем уровне. Начало подреза находится на 1,5 – 2,0см ниже (припуск на боковой шов) от точки 4 по нижней линии локтевой части рукава:

[4 – 41] = 1,5 – 2,0

2,0

Через точки 1 и 41 проводят линию подреза локтевой части рукава. Начало подреза передней части рукава (точку 31) откладывают от точки Р₁ по нижней линии рукава:

Р₁31 = Р₂41

Точки 2 и 31 соединяют прямой линией – это подрез передней части рукава. Вершину ластовицы находят на пересечении двух дуг: из точки 1 радиусом, равным длине подреза спинки плюс 1,5см; из точки 2 радиусом, равным длине подреза полочки плюс 1,5см:

[1 – е] = [1 – 41] + 1,5

[2 – е] = [2 – 31] + 1,5

Ластовица может быть цельнокроенной с боковой частью или отрезной по линии [1 – 2]. В последнем случае линии соединения ластовицы и боковой части оформляют вогнутыми линиями. Величина прогиба посередине отрезка [1 – 2] равна 0,3…0,7см.
