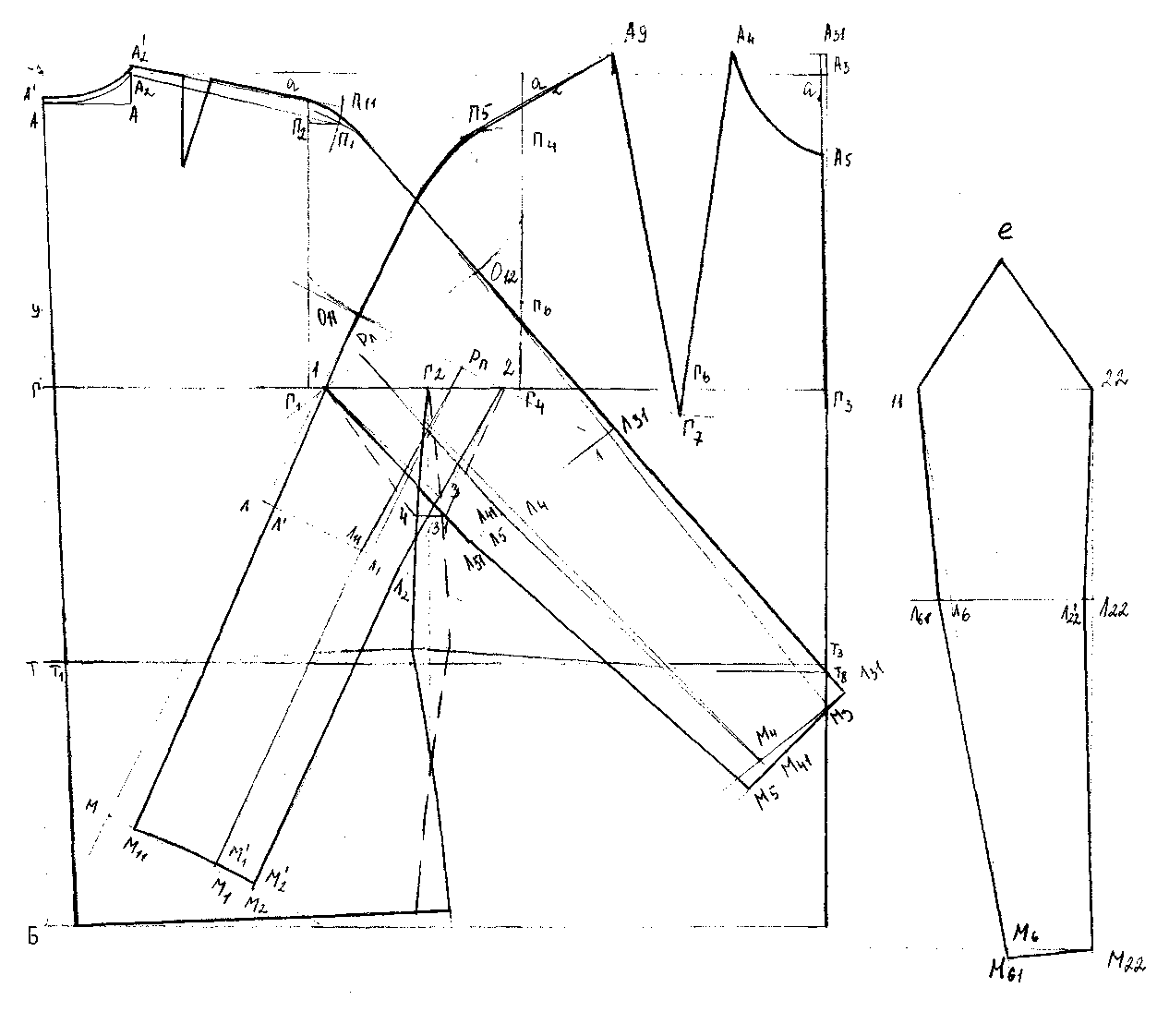

Построение чертежа конструкции изделия с цельнокроеными рукавами и ластовицей переходящей в нижнюю часть рукава.

Отрезок

Направление перемещения

Расчетная формула в расчет

Значение

Вок = (ОО₁ – 3,5) + 0,5…1,5 = (18,5 – 3,5) +1,0

0,5…1,5см – для увеличения мягкости формы рукава и не допустить слишком большую ластовицу

16

Построение чертежа конструкции передней части рукава

П₅О₁₁

Проводят первую дугу из точки П₅

П₅О₁₁ = Вок – (1…1,5) величина оттяжки переднего среза передней части рукава

15

2О₁₁

Проводят вторую дугу из точки 2 радиусом, который рассчитывают по формуле

R = (Оп + Поп) – [1 – 2])*0,5 – 1,0 = 0,5(30,3+8,0) – [13]) -1,0

Через точки О₁₁ и 2 проводят линию ширины рукава под проймой и продолжают её вниз за точку 2.

11,65

Из точки О₁₁ вверх и вниз проводят перпендикуляр к линии О₁₁2, на котором откладывают длину рукава и уровень локтя

О₁₁М

Вниз от точки О₁₁

О₁₁М = Др – Вок = 57 – 16

41

О₁₁Л

Вниз от точки О₁₁

О₁₁Л = 0,5Др + 3,0см – Вок = 0,5*57 + 3,0 – 16

15,5

Из точек М и Л проводят перпендикуляры. На линии ширины рукава под проймой определяют положение переднего переката:

О₁₁Рп

Из точки О₁₁ вниз и вправо

О₁₁Рп = 0,25(Оп + Поп) – 1,0 = 0,25(30,3+8,0) – 1,0

8,6

Из точки Рп к линии О₁₁2 опускают перпендикуляр. Точки пересечения с линиями низа рукава и локтя обозначают М₁ и Л₁

Л ₁Л₁₁

Прогиб по линии локтя влево

Л ₁Л₁₁ = 0,5…0,7 окончательно линию переднего переката проводят через точки Рп; Л₁₁; М₁

0,7

М₁М₁₁

Влево от точки М₁

М₁М₁₁ = 0,5Шр (внизу в готовом виде) – 0,5 = 0,5*14 – 0,5

6,5

Точки М₁₁ и О₁₁ соединяют прямой. Верхнюю линию передней части рукава оформляют плавной кривой через точки А₉; П₅; О₁₁; М₁₁ с выпуклостью по линии локтя 0,3…0,5см. Пересечение верхней линии передней части рукава с линией локтя обозначают точкой Л'. Для определения положения нижней линии передней части рукава проводят из точки 2 параллельно линии переднего переката и на пересечении с линией локтя обозначают точку Л₂, а с линией низа точку М₂

Рп2 = Л₁₁2 = М₁М₂

3,4

Из точки М₁ вверх

М₁М₁' = 0,7…1,0см

О,7

Из точки М₂ вверх

М₂М₂' = 0,5…0,7см

0,5

Построение чертежа конструкции локтевой части рукава

П₁₁О₁₂

Дуга из точки П₁₁

П₁₁О₁₂ = Вок

16,0

1О₁₂

Дуга из точки 1

1О₁₂ = (Оп + Поп) – [1 – 2])/2 + 1,0 = (30,3+8,0) – [13])/2 + 1,0

Через точки О₁₂ и 1 проводят линию ширины рукава под проймой и продолжают её вниз за точку 1.

13,65

Из точки О₁₂ вверх и вниз проводят перпендикуляр к линии О₁₂1; на нем откладывают отрезки, определяющие длину рукава и уровень линии локтя

О₁₂М₃ = О₁₁М

О₁₂ Л₃ = О₁₁Л

Из точек Л₃ и М₃ к линии О₁₂ М₃ проводят перпендикуляры

41,0

15,5

Из точек Л₃ и М₃ к линии О₁₂ М₃ проводят перпендикуляры. На линии низа рукава от точки М₃ вправо и вверх откладывают величину отрезка ММ₁₁ с чертежа полочки

М₃М₃₁ = ММ₁₁

2,0

Соединяют прямой линией точки М₃₁ и О₁₂. Верхнюю линию локтевой части рукава проводят через точки А₂'; П₁₁; О₁₂; М₃₁ с прогибом на уровне локтя 0,3…0,5см.

Л₃Л₃₁

От точки Л₃ вправо

0,5

О₁₂Рл

Из точки О₁₂влево вниз по отрезку О₁₂1

О₁₂Рл = 0,25(Оп + Поп) + 1,0 = 0,25(30,3 + 8,0) + 1,0

10,6

М₃₁М₄

Из точки М₃₁ влево вниз по прямой

М₃₁М₄ = 0,5Шр внизу в готовом виде + 0,5см =0,5*14 +1,0

8,0

Точки Рл и М₄ соединяют прямой и на её пересечении с линией локтя обозначают точку Л₄. Прогиб локтевого переката проводят через точку Л₄₁

Л₄Л₄₁

Из точки Л₄ влево

Л₄Л₄₁ = 0,5…1,0

0,7

Линию локтевого переката проводят через точки Рл; Л₄₁; М₄ и на её продолжении откладывают величину скоса линии низа рукава

М₄М₄₁

Из точки М₄ вниз

М₄М₄₁ = 1,0…1,5см

1,0

М₄₁М₅

Из точки М₄₁ влево

М₄₁М₅ = 1,0…2,0

2,0

Точки 1 и М₅ соединяют прямой, и на пересечении с прямой линии локтя обозначают точку Л₅.

Л₅Л₅₁

Из точки Л₅ влево

Л₅Л₅₁ = 0,5…1,0

1,0

Локтевую линию рукава проводят плавно через точки 1; Л₅₁; М₅. Пересечение нижней линии передней части рукава с боковой линией полочки обозначают точкой 3. От точки 3 вниз по боковой линии на 1,5…2,0см (припуск на шов) обозначают точку 31 – начало подреза полочки. Через точки 2 и 31 проводят линию подреза полочки.

На уровне точки 31 по боковой линии спинки обозначают точку 4. Точки 1 и 4 соединяют прямой линией – это подрез спинки.

Построение чертежа конструкции нижней части рукава

Строят прямой угол с вершиной в точке 22. От точки 22 влево откладывают отрезок, определяющий ширину нижней части рукава на уровне глубины проймы:

[22 – 11] = [2 – 1] – участок проймы с чертежа конструкци

22 М₂₂

От точки 22 вниз

22 М₂ = 2М₂' + 0,5 – с чертежа передней части рукава

41

22Л₂₂

От точки 22 вниз по вертикали

22Л₂₂ = 22Л₂ + 0,3

Л₂₂Л₂₂' = Л₁Л₁₁ – с чертежа передней части рукава

15,5

0,5

Из точек М₂₂ и Л₂₂ проводят перпендикуляры к прямой 22М₂₂. Ширину нижней части рукава внизу рассчитывают как разницу проектируемой ширины и передней и локтевой частей:

М₂₂М₆

М₂₂М₆ = Шр внизу – (М₁₁М₂' + М₃₁М₅) = 14 – (10 + 10)

6,0

Точки 11 и М₆ соединяют прямой, пересечение которой с линией локтя обозначают точкой Л₆. Прогиб локтевой линии: Л₆Л₆₁ = Л₄Л₄₁. Локтевую линию нижней части рукава проводят через точки 11, Л₆₁, М₆ и продолжают вниз: М₆М₆₁ = 0,5…1,0см = 1,0

Точки М₂₂ и М₆₁ соединяют прямой – это линия низа. Вершину ластовицы находят на пересечении двух дуг из точек 22 и 11:

[22 – е] = [2 – 3] + 1,5см [11 – е] = [1 – 4] + 1,5см

Точку пересечения двух дуг е соединяют с точками 22 и 11 прямыми линиями.
