Построение чертежа конструкции изделия с цельнокроеными рукавами с ромбовидной ластовицей.

Участок чертежа по линии груди

П_спр , см

До 4

5…7

8…12

> 12

Спинка

20…25

25…30

30…35

55…60

Пройма

60…70

50…60

40…50

0

Полочка

10…15

15…20

20…25

40…45

Отрезок

Направление перемещения

Расчетная формула в расчет

Значение

Для свободы в области плеча и проймы спинки увеличивают длину средней линии спинки на величину отрезка АА'

АА'

от точки А вверх

АА' = 0,5…0.7см для легкого платья

АА' = 1,0см для верхней одежды

0,7

А₂ А₂'

Плечевую линию спинки перемещают вверх по _┴

А₂ А₂' = 0,5…0,7см; П₁П₁₁ = 1…1,5см для легкого платья А₂ А₂' = 1,0см; П₁П₁₁ = 1,5…2,0см для верхней одежды

0,7; 1,0

1,0; 1,5

Раствор плечевой вытачки откладывают на линии А₂' П_11. Учитывая свободное прилегание изделия в области груди раствор нагрудной вытачки сокращают на 1…2см

А₄А₉

Влево от точки А₄

А₄А₉ = 2(С_гII – C_гII) + (0…1,0см) = 2(50,4 – 45,9) + 0

9

А₉П₅

Влево от точки А₉

А₉П₅ = Шп – 0,5 =13,3 – 0,5 длину плеча сокращают на величину оттяжки на данном участке

12,8

Г₁1=Г₄2

Положение вершин подрезов спинки и полочки для втачивания ластовицы на полочке и спинке

Г₁1 = Г₄2 = 1,5

1,5

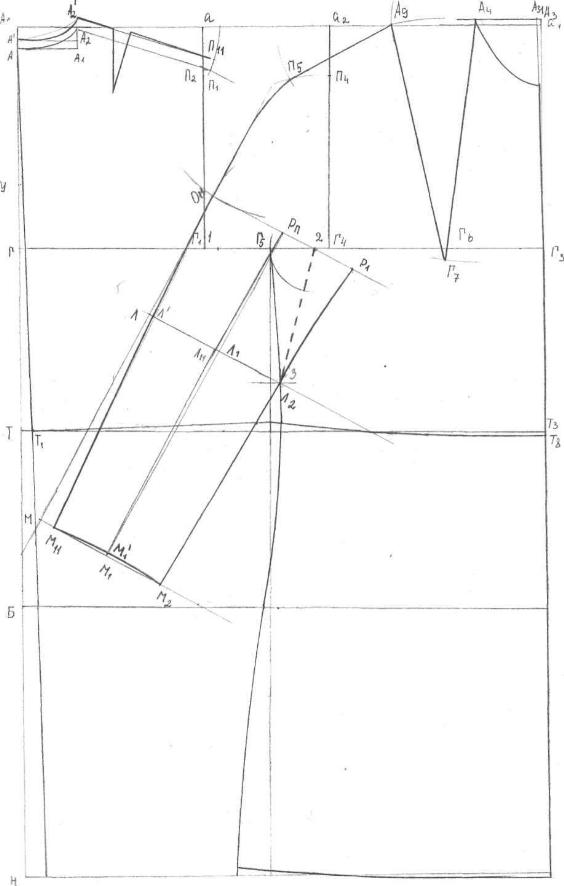

Построение чертежа конструкции передней части рукава

Определяют высоту оката рукава, которую составляет разница вертикального диаметра незамкнутого контура проймы ОО₁ и отрезка ОО₂, равного 3,5…4,5см

О₁О₂

О₁О₂ = ОО₁ – ОО₂ = 20,2 – 3,5

16,7

П₅О₁₁

Проводят первую дугу из точки П₅

П₅О₁₁ = Вок – (1…1,5) величина оттяжки переднего среза передней части рукава

15,7

2О₁₁

Проводят вторую дугу из точки 2 радиусом, который рассчитывают по формуле

R = (Оп + Поп) – [1 – 2])*0,5 – 1,0 = 0,5(30,3+8,0) – [10,8]) -1,0

Через точки О₁₁ и 2 проводят линию ширины рукава под проймой и продолжают её вниз за точку 2.

12,75

Из точки О₁₁ вверх и вниз проводят перпендикуляр к линии О₁₁2, на котором откладывают длину рукава и уровень локтя

О₁₁М

Вниз от точки О₁₁

О₁₁М = Др – Вок = 57 – 16,7

40,3

О₁₁Л

Вниз от точки О₁₁

О₁₁Л = 0,5Др + 3,0см – Вок = 0,5*57 + 3,0 – 16,7

14,8

Из точек М и Л проводят перпендикуляры. На линии ширины рукава под проймой определяют положение переднего переката:

О₁₁Рп

Из точки О₁₁ вниз и вправо

О₁₁Рп = 0,25(Оп + Поп) – 1,0 = 0,25(30,3+8,0) – 1,0

8,6

Из точки Рп к линии О₁₁2 опускают перпендикуляр. Точки пересечения с линиями низа рукава и локтя обозначают М₁ и Л₁

Л ₁Л₁₁

Прогиб по линии локтя влево

Л ₁Л₁₁ = 0,5…0,7 окончательно линию переднего переката проводят через точки Рп; Л₁₁; М₁

0,7

М₁М₁₁

Влево от точки М₁

М₁М₁₁ = 0,5Шр (внизу в готовом виде) – 0,5 = 0,5*14 – 0,5

6,5

Точки М₁₁ и О₁₁ соединяют прямой. Верхнюю линию передней части рукава оформляют плавной кривой через точки А₉; П₅; О₁₁; М₁₁ с выпуклостью по линии локтя 0,3…0,5см. Пересечение верхней линии передней части рукава с линией локтя обозначают точкой Л'. Для определения положения нижней линии передней части рукава производят развертку рукава относительно линии переднего переката:

РпР₁ = РпО₁₁; Л₁₁Л₂ = Л₁₁Л'; М₁М₂ = М₁М₁₁

Нижнюю линию передней части рукава оформляют, соединяя точки М₂; Л₂; Р₁

М₁М₁'

Линию низа оформляют с прогибом

М₁М₁' = 0,7…1,0

0,7

Для определения положения боковой линии в изделиях с цельнокроеными рукавами с ромбовидной ластовицей из точки 2 делают засечку радиусом 2Р₁ на участке проймы [1 – 2] и обозначают точку Г₅. Из точки Г₅ как из вершины проводят боковые линии полочки и спинки и промеряют ширину изделия по линии бедер.

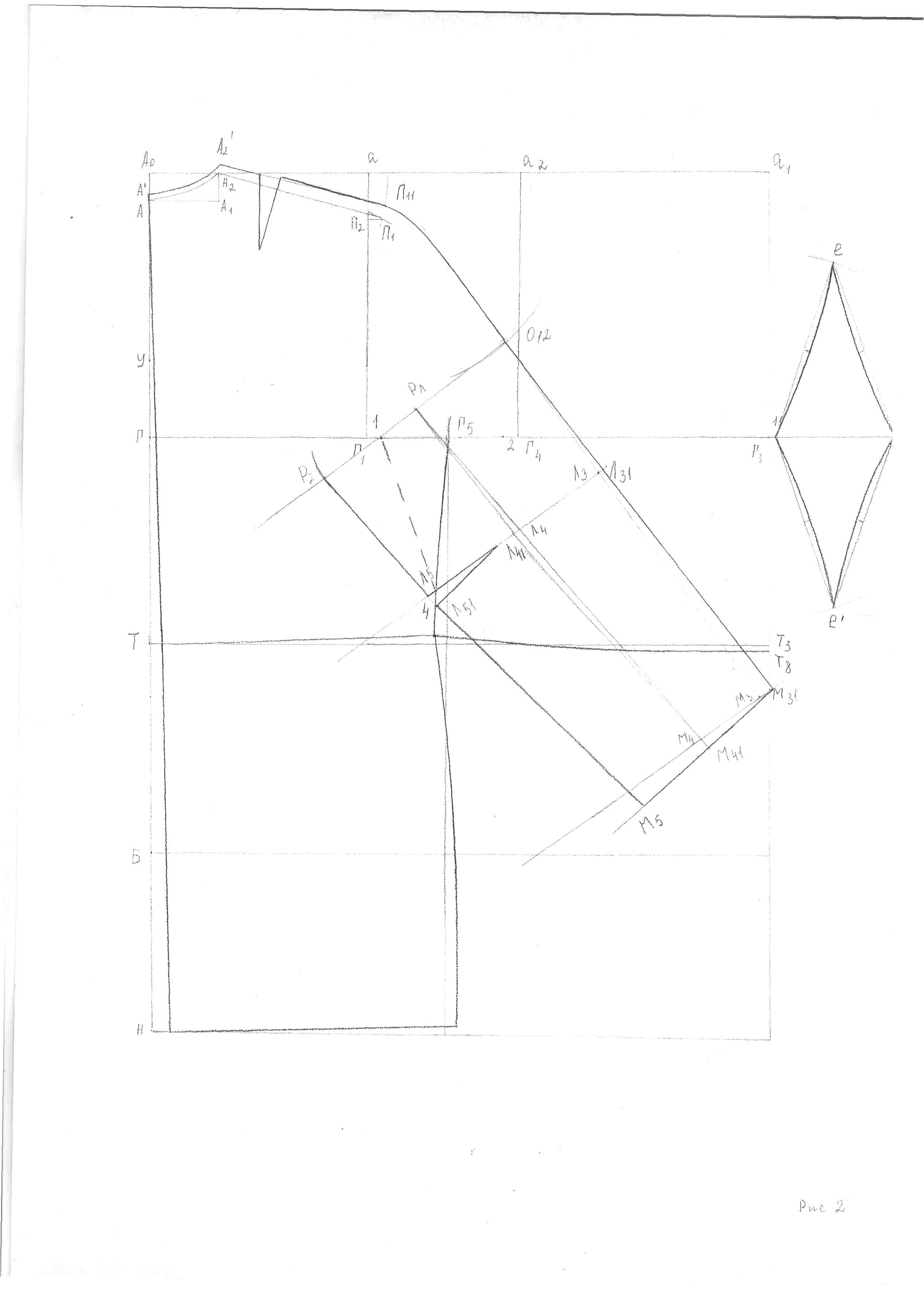

Построение чертежа конструкции локтевой части рукава

Начинают с определения положения линии ширины рукава под проймой и верхней линии. Для этого на пересечении двух дуг:

П₁₁О₁₂

Дуга из точки П₁₁

П₁₁О₁₂ = Вок

16,7

1О₁₂

Дуга из точки 1

1О₁₂ = (Оп + Поп) – [1 – 2])/2 + 1,0 = (30,3+8,0) – [10,8])/2 + 1,0

Через точки О₁₂ и 1 проводят линию ширины рукава под проймой и продолжают её вниз за точку 1.

14,75

Из точки О₁₂ вверх и вниз проводят перпендикуляр к линии О₁₂1; на нем откладывают отрезки, определяющие длину рукава и уровень линии локтя

О₁₂М₃ = О₁₁М

О₁₂ Л₃ = О₁₁Л

Из точек Л₃ и М₃ к линии О₁₂ М₃ проводят перпендикуляры

40,3

14,8

Из точек Л₃ и М₃ к линии О₁₂ М₃ проводят перпендикуляры. На линии низа рукава от точки М₃ вправо и вверх откладывают величину отрезка ММ₁₁ с чертежа полочки

М₃М₃₁ = ММ₁₁

2,0

Соединяют прямой линией точки М₃₁ и О₁₂. Верхнюю линию локтевой части рукава проводят через точки А₂'; П₁₁; О₁₂; М₃₁ с прогибом на уровне локтя 0,3…0,5см.

Л₃Л₃₁

От точки Л₃ вправо

0,5

О₁₂Рл

Из точки О₁₂влево вниз по отрезку О₁₂1

О₁₂Рл = 0,25(Оп + Поп) + 1,0 = 0,25(30,3 + 8,0) + 1,0

10,6

М₃₁М₄

Из точки М₃₁ влево вниз по прямой

М₃₁М₄ = 0,5Шр внизу в готовом виде + 0,5см =0,5*14 +1,0

8,0

Точки Рл и М₄ соединяют прямой и на её пересечении с линией локтя обозначают точку Л₄. Прогиб локтевого переката проводят через точку Л₄₁

Л₄Л₄₁

Из точки Л₄ влево

Л₄Л₄₁ = 0,5…1,0

0,7

Линию локтевого переката проводят через точки Рл; Л₄₁; М₄ и на её продолжении откладывают величину скоса линии низа рукава

М₄М₄₁

Из точки М₄ вниз

М₄М₄₁ = 1,0…1,5см

1,0

Для определения положения нижней линии локтевой части рукава из точки 1 радиусом, равным расстоянию от точки 1 до точки Г₅ делают засечку на продолжении линии О₁₂1

1 Р₂ = 1Г₅

Далее производят развертку рукава относительно линии локтевого переката:

6,6

Л₄₁Л₅ = Л₄₁Л₃₁

М₄₁М₅ = М₄₁М₃₁

Линию низа рукава плавно проводят через точки М₃₁; М₄₁; М₅. В нижней линии локтевой части рукава проектируют вытачку. Верхняя сторона вытачки – Л₄₁Л₅. Нижней стороной вытачки является перпендикуляр из точки Л₄₁ к линии Л₄₁М_41, получают точку Л₅₁. Чтобы сохранить плавность линии локтевого переката, вытачка не должна доходить до неё на 1,5…2,0см.

Боковую линию спинки оформляют так же, как и на полочке.

Построение линий подрезов и чертежа ластовицы

Точка 3 – пересечение нижней линии передней части рукава с боковой линией полочки – является началом подреза полочки. Точки 2 и 3 соединяют прямой – это линия подреза полочки. Точка 4 – пресечение нижней линии локтевой части рукава с боковой линией спинки – является началом подреза спинки. Точки 1 и 4 соединяют прямой – это линия подреза спинки. Для изделий с ромбовидной ластовицей точки 3 и 4 должны находиться на одной горизонтали.

Если в результате построения эти точки лежат на разных уровнях, то разность уровней делят пополам и получают точку 31 для полочки и точку 41 для спинки

2 – 3 =

1 – 4 =

Через эти точки проводят откорректированные нижние линии рукава, и линиями подреза в этом случае будут отрезки [2 – 31] и [1 – 41]

Для построения ластовицы проводят горизонтальную прямую, на которой откладывают отрезок [11 – 22], определяющий её ширину:

[11 - 22] = [1 - 2] – участок проймы с чертежа изделия

10,8

Вершины ластовицы находят на пересечении двух дуг: из точки 11 радиусом, равным длине подреза спинки плюс 1,5см; из точки 22 радиусом, равным длине подреза полочки плюс 1,5см. Пересечение дуг обозначают точками е и е'. Срезы ластовицы оформляют плавными линиями с прогибом 0,3…0,5см посередине отрезков.
