5.6.2. Проверка цепи на прочность

В ответственных передачах цепь проверяют на прочность.

Условие прочности цепи на разрыв:

,

где разрывное усилие и коэффициент запаса прочности цепи выбирают из стандарта на выбранную цепь [4]; – максимальная сила, действующая на цепь, – коэффициент, учитывающий динамическое нагружение от неравномерного движения цепи [4].

Примеры по темам модуля 10

Пример 1.

Определить передаточное отношение волновой передачи, если числа зубьев гибкого подвижного колеса 1 и жесткого неподвижного колеса 2 и .

Решение.

Для расчета передаточного отношения волновой передачи используем формулу (4.19)

,

где знак «–» означает, что вал генератора волн и вал гибкого колеса вращаются в противоположные стороны.

Пример 2.

Определить передаточное отношение волновой передачи на рис. 4.14, если числа зубьев гибкого колеса и жесткого колеса и .

Решение.

Для расчета передаточного отношения волновой передачи используем формулу (4.20), так как неподвижно гибкое колесо,

.

Пример 3.

Подобрать числа зубьев звездочек роликовой цепной передачи, если передаточное отношение .

Решение.

Для выбора чисел зубьев звездочек используем соотношение (5.7) с проверкой по условиям (5.7), (5.9):

,

.

Пример 4.

Определить среднюю скорость движения роликовой цепи, если угловая скорость ведущей звездочки ₁=100 рад/с, число зубьев , шаг цепи P=19,05 мм.

Решение.

Скорость движения роликовой цепи (см. формулу (5.5))

Пример 5.

Определить предварительный шаг однорядной роликовой цепи ( ) с передаточным отношением , если передаваемая мощность 8 кВт, угловая скорость ₁=100 рад/с. Коэффициент эксплуатации ; при коэффициент .

Решение.

1. Числа зубьев звездочек выберем, используя соотношение (5.7) с проверкой по условиям (5.7), (5.9):

, .

2. Предварительное значение средних удельных давлений в шарнирах цепи выбираем по частоте вращения ведущей звездочки из пособия [4]:

при об/мин давление МПа.

3. Вращающий момент на валу ведущей звездочки

Нм.

3. Предварительный шаг однорядной роликовой цепи определим по формуле (5.16), учитывая, что при :

мм.

Тест по темам модуля 10

1. Основное достоинство волновой передачи перед зубчатой парой:

1	2	3	4
высокий к.п.д.	большое передаточное отношение	простота конструкции	высокие требования к точности передачи

2. Возможность обеспечивать абсолютную герметизацию без уплотнения имеют передачи

1	2	3	4
червячные передачи	волновые передачи	планетарные передачи	конические передачи

3. Для проектирования цепной передачи необходимо

1	2	3	4
сконструи­ровать цепь	подобрать тяговую цепь	подобрать стандартную приводную цепь	рассчитать на прочность валик цепи

4. Волновые зубчатые передачи по сравнению с цилиндрическими зубчатыми передачами имеют

простую конструкцию	меньшие габариты, массу и шум.	высокий к.п.д.	низкую точность

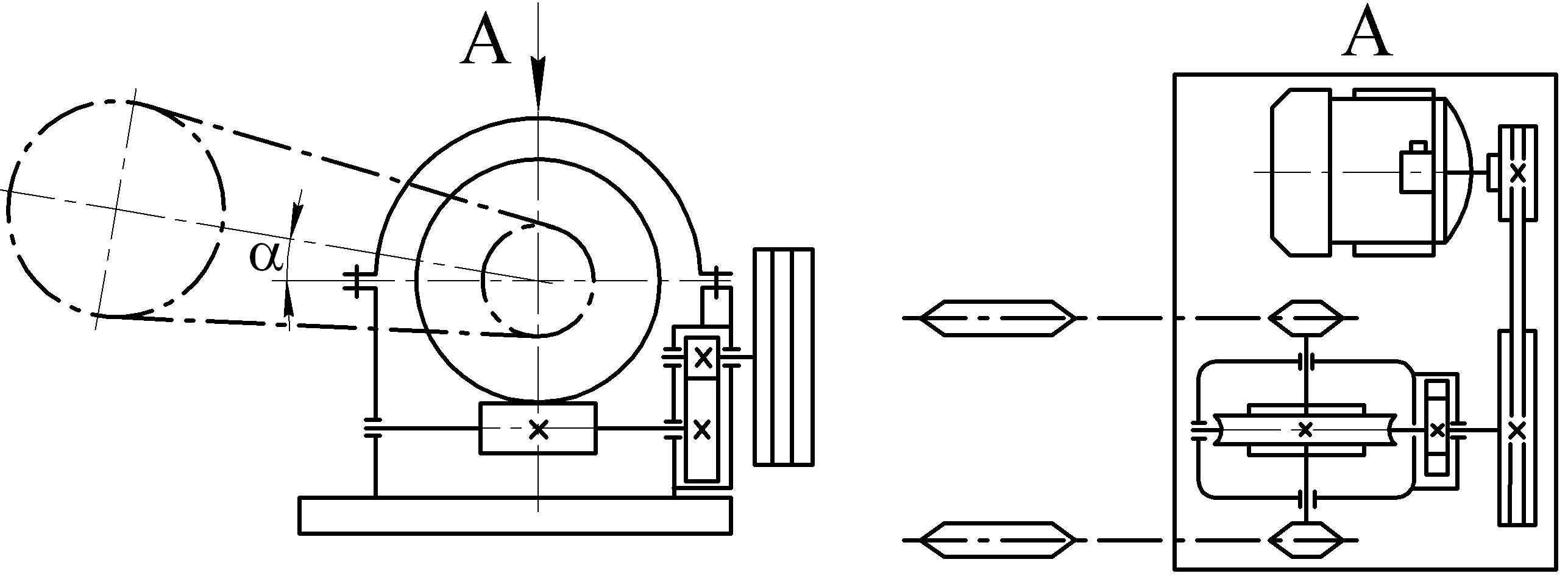

5. По рис. 5.9 привода определить тип механических передач и их последовательность (начиная от двигателя).

Рис. 5.9. К пункту 5. Рис. 5.10. К пункту 6

1	2	3	4
ременная, коническая, червячная, цепная	ременная, цили­ндрическая, винт-гайка, цепная	цепная, коническая, червячная, ременная,	ременная, цили­ндрическая, червячная, цепная

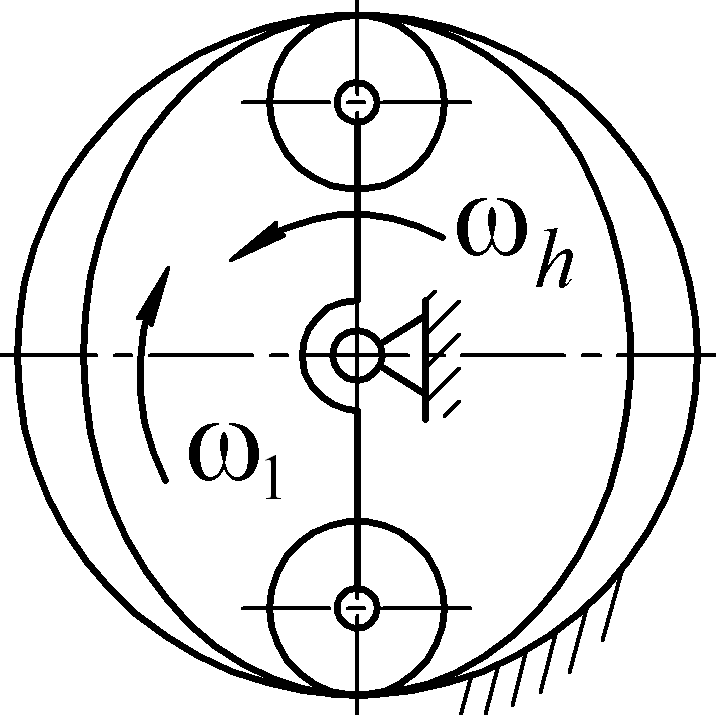

6. На схеме (рис. 5.10) показана

1	2	3	4
червячная передача	волновая передача	планетарная передача	многоступенчатая передача

7. Основной недостаток цепной передачи по сравнению с зубчатой передачей:

1	2	3	4
малые передаточные отношения	малые частоты вращения	непостоянство передаточного отношения в течение оборота вала	наличие цепи

8. Преимущество цепной передачи по сравнению с ременной:

1	2	3	4
большие передаточные отношения	большие частоты вращения	отсутствие проскальзывания цепи	наличие цепи

9. Недостаток волновой передачи перед зубчатой парой:

1	2	3	4
высокий к.п.д.	большое передаточное отношение	простота конструкции	высокие требования к точности передачи

10*. Зубчатая цепь по сравнению со втулочной

1	2	3
работает с мень­шим шумом	сложнее в изготовлении	обладает пониженной нагрузочной способностью

11. Причина неравномерности движения цепи в

1	2	3	4
наличии ролика	профиле зубьев	расположении цепи на звездочке по многоугольнику	наличии провисания цепи

12. Для повышения равномерности движения в цепной передаче необходимо:

1	2	3	4
увеличить число рядов	увеличить шаг цепи	увеличить число зубьев звездочек	увеличить длину цепи

13. Цепь, которую наиболее широко применяют в приводах машин?

1	2	3		4
Втулочная цепь	Роликовая цепь	Зубчатая цепь	Круглозвенная цепь

14.Основными критериями работоспособности цепной передачи являются:

1	2	3	4
усталостные разрушения зубьев звездочек	усталостное разрушение валиков	износ шарниров, усталостное разрушение пластин	усталостное разрушение втулок
