Підготовка дозиметра до роботи:
1. Відкрутити захисну оправу дозиметра і захисний ковпак гнізда.
2. Ручку потенціометра на зарядному пристрої повернути проти годинникової стрілки до упору.
3. Дозиметр вставити в гніздо зарядного пристрою.
4. Спостерігаючи в окуляр, легко натиснути на дозиметр і повернути ручку потенціометра праворуч доки покажчик (зображення нитки) на шкалі дозиметра не перейде на «0». Після цього вийняти дозиметр з гнізда.
5. Перевірити розміщення нитки, оглянувши її при денному світлі, при вертикальному положенні нитки вона повинна знаходитись на поділці «0».
6. Вкрутити захисну оправу дозиметра і ковпачок зарядного гнізда.
Дозиметр під час роботи на зараженій радіоактивними речовинами території носять у кишені. Таким чином, періодично дивлячись в окуляри дозиметра на розташування нитки на шкалі, визначають отриману величину дози гама-випромінювання.
Комплект вимірювача дози ІД-1 призначений для вимірювання поглинутих людиною доз γ і нейтронного випромінювання.
Технічні дані:
- діапазон вимірювань - 20-500 рад;
- помилка вимірювань ± 20%;
- діапазон робочих температур - 40 +50 °С;
- вага індивідуального дозиметра - 40г, вага зарядного пристрою - 540г, вага комплекту в футлярі - 2 кг.
- саморозряд дозиметра за нормальних умов не перевищує за 24 години - на одну поділку, за 150 годин - на дві поділки.
Склад приладу:
- індивідуальні дозиметри - 10 шт;
- зарядний пристрій ЗД-6 - 1 шт.
1-окуляр; 2-тримач; 3 - шкала; 4 - об'єктив; о - пружина; 6 - електрод зовнішній;
7 - корпус; 8 - електрод внутрішній; 9 - пружина; 10 - електрод центральний;
11 - конденсатор; 12 - вивід; 13 - обмежувач; 14 - контакт; 15 - діафрагма;
16 - кільце; 17 - гайка; 18 - захисний ковпачок; 19 - ковпачок зарядного гнізд
Комплект індивідуальних дозиметрів ІД-11 призначений для вимірювання поглинених людиною доз гама - та нейтронного випромінювань.
Технічні дані:
- діапазон вимірювань - 10÷1500 рад.;
- помилка вимірювань ± 15%;
- діапазон робочих температур ± 50о С;
- комплект складається із вимірювального пристрою - 1 шт та вимірювачів дози ІД-11 - 500шт..
Вимірювач дози ІД-11 забезпечує реєстрацію поглиненої дози γ - і нейтронного випромінювання. Вимірювач дози накопичує дозу при періодичному опроміненні і зберігає її протягом тривалого часу (не менше року).
Конструктивно виконаний із фосфатного скла, активованого сріблом. Чутливість до нейтронного випромінювання забезпечується додатком до фосфатного скла певної кількості бору.
Рисунок 1.8. - Індивідуальний дозиметр ІД-11
Принцип дії. У фосфатного скла після опромінення гама-нейтронним випромінювання м виникає явище люмінісценсії під дією ультрафіолетового світла. Інтенсивність люмінісценсії цього скла служить мірою визначення поглиненої дози.
Вимірювальний пристрій (ВП) призначений для вимірювання поглинених доз γ - і нейтронного випромінювання, зареєстрованих індивідуальним вимірювачем дози ІД-11.
Вимірювальний пристрій може використовуватись, як правило, в стаціонарних або польових умовах.
Живлення здійснюється від мережі змінного струму напругою 220 В або від акумуляторних батарей напругою 12В або 24В.
Час готовності пристрою до роботи - через 30 хв. після включення живлення, час безперервної роботи - 20 годин, час виміру поглиненої дози -30 сек.
Принцип дії. Вимірювальний пристрій виробляє напругу, пропорційну поглиненій дозі, яку отримав вимірювач дози. Показання висвічуються на цифровому табло.
Військовий прилад хімічної розвідки (ВПХР) призначений для визначення у повітрі, на місцевості і на бойовій техніці наступних отруйних речовин: зарину, зоману, іприту, фосгену, синильної кислоти, хлорціану, а також парів V-газів.

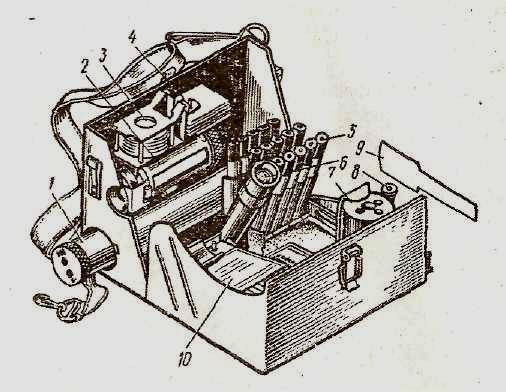

Прилад складається з металевого футляра, в якому знаходяться: насос із колектором, насадка, грілка, захисні ковпачки, протидимові фільтри, ампуловідкривач і касети з індикаторними трубками.
1 - насос; 2 - насадка до насоса; 3 - захисні ковпачки; 4 – протидимові фільтри; 5 - патрони для грілки; 6 - ліхтар; 7 - грілка; 8 - штир; 9 - лопаточка;
10 - касети з індикаторними трубками.
Індикаторні трубки. У складі комплекту приладу знаходяться:
-10 індикаторних трубок з червоними кільцями і крапкою - для визначення зоману, зарину, V- газів;
-10 індикаторних трубок з трьома зеленими кільцями - для визначення фосгену, синильної кислоти, хлорціану;
-10 індикаторних трубок з одним жовтим кільцем - для визначення іприту;
Підготовка приладу до роботи:
1. Перевірити укомплектованість приладу і його справність.
2. Розмістити касети з індикаторними трубками в наступному порядку:
зверху трубки з червоним кільцем і крапкою,
потім трубки з трьома зеленими кільцями,
внизу - трубки з жовтим кільцем.
3. Зняти з протидимових фільтрів поліетиленовий чохол.
