Типы зданий и перечень грунтовых условий

Типы зданий

Перечень вариантов грунтовых условий

Производственные здания

  • одноэтажные здания с несущими конст­рукциями, малочувствительными к нерав­номерным осадкам (стальной или железо­бетонный каркас на отдельных фундамен­тах при шарнирном опирании несущих ко­нструкций кровли), и с мостовыми крана­ми грузоподъемностью до 50 т включите­льно

  • многоэтажные до 6 этажей с сеткой колонн не более 6 х 9 м

Жилые и общественные здания

  • имеющие прямоугольную форму в пла­не без перепадов по высоте с полным кар­касом и бескаркасные с несущими стенами из панелей, крупных блоков или кирпича:

  • протяженные многосекционные до 9 этажей включительно

  • башенного типа несблокированные высотой до 14 этажей включительно

  1. Крупнообломочные грунты, имею­щие содержание заполнителя не менее40%

  2. Пески любой крупности, за исклю­чением пылеватых, плотные и средней плотности

  3. Пески любой крупности, только плотные

  4. Пески любой крупности, только сре­дней плотности при коэффициенте пористости е < 0,65

  5. Супеси при е <0,65, суглинки при е<0,85, глины при е<0,95, если диапазон изменения коэффициента пористости этих грунтов не превышает 0,2

Пески, кроме пылеватых, при е<0,7 в сочетании с пылевато-глинистыми грунтами, моренного происхождения при е<0,5 и IL<0,5, вне зависимости от по­рядка их залегания

3.4. Проектирование оснований во второй группе предельных состояний

Расчет оснований по деформациям требует выполнения следу­ющего условия: (9)

где s — деформация основания, определяемая по результатам со­вместной работы основания и сооружения; - предельное значе­ние совместной деформации основания и сооружения, устанавлива­емое в соответствии с данными табл. 8.

Таблица 8

Предельные деформации основания

Тип сооружения

Предельные деформации основания

Относитель­ная разность

осадок (

Крен

Средняя осадка (в скобках указана максимальная осадка ), см

1. Производственные и гражданские зда­ния с полным каркасом:

железобетонным

металлическим

2. Гибкие здания и сооружения, в конст­рукциях которых не возникают усилия от неравномерных осадок

3. Многоэтажные бескаркасные здания с несущими стенами из:

крупных панелей

крупных блоков или кирпичной кладки без армирования

то же, с устройством железобетон­ных поясов или армированием

4. Жесткие сооружения высотой до 100 м (кроме элеваторов и дымовых труб)

0,002

0,004

0,006

0,0016

0,002

0,024

-

-

-

-

0,005

0,005

0,005

0,004

(8)

(12)

(15)

10

10

15

20

Расчет деформаций оснований разрешается не производить, ограничиваясь выполнением условия (4), которое требует, чтобы давление по подошве фундамента не превышало расчетного со­противления грунта основания, только при выполнении одного из следующих трех условий:

    1. Степень изменчивости сжимаемости оснований меньше пре­дельной.

    2. Инженерно-геологические условия района строительства отвечают требованиям типового проекта.

    3. Грунтовые условия района стро­ительства здания или сооружения от­ носятся к одному из вариантов, указанных в табл. 7.

Данными табл. 7 разрешается пользоваться для зданий, в которых площадь отдельных фундаментов под несущие конструкции отличается не бо­лее чем в 2 раза, а также и для других сооружений при аналогичных констру­кциях и нагрузках.

При наличии в сжимаемой толще основания слабого (сильносжимаемо-го) грунта (рис. 10), прочность которо­го значительно меньше прочности вы­шележащих слоев, размер фундамента назначают таким, чтобы в слабом слое выполнялось условие , (10)

где - дополнительное вертикальное напряжение на глубине z от нагрузки на фундамент - напряжения от собст­венного веса грунта в уровне подошвы фундамента); - верти­кальное напряжение на глубине z от подошвы фундамента от собст­венного веса грунта; Rz - расчетное сопротивление слабого грунта на глубине z, определяемого по формуле (5) для условного фундамента ABCD (рис. 10) шириной bz .Коэффициент определяется по табл. 9, где - коэффициент рассеивания напряжений, принимаемый в соответствии с данными табл. 6 в зависимости от соотношений и ( и - соответственно ширина и длина площади загружения; - вертикальная координата точки, где определяются напряжения); - давление, приложенное к верхней плоскости основания.

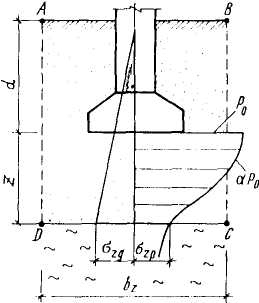

Рис. 10. Расчетная схема для проверки прочности слабого

подстилающего слоя грунта

Таблица 9
