Фундаменты и их конструкции

Фундаменты являются важным конструктивным элементом здания, воспринимающим нагрузку от надземных его частей и передающим его на основание. Фундаменты должны удовлетворять требованиям прочности, устойчивости, долговечности и экономичности.

Верхняя плоскость фундамента, на которой располагаются надземные части здания, называют поверхностью фундамента или обрезом, а нижнюю его плоскость, непосредственно соприкасающуюся с основанием, - подошвой фундамента

Поскольку ремонт или замена некачественно выполненного фундамента связаны как с финансовыми, так и трудовыми затратами, ошибки при выборе конструкции фундамента недопустимы.

Высота фундамента – это расстояние между обрезом и подошвой.

Глубина заложения фундамента - расстояние между планировочной отметкой поверхности земли до подошвы. При этом необходимо учитывать глубину промерзания грунта.

По конструктивной схеме фундаменты могут быть: ленточные, столбчатые, сплошные, свайные.

Ленточные фундаменты.

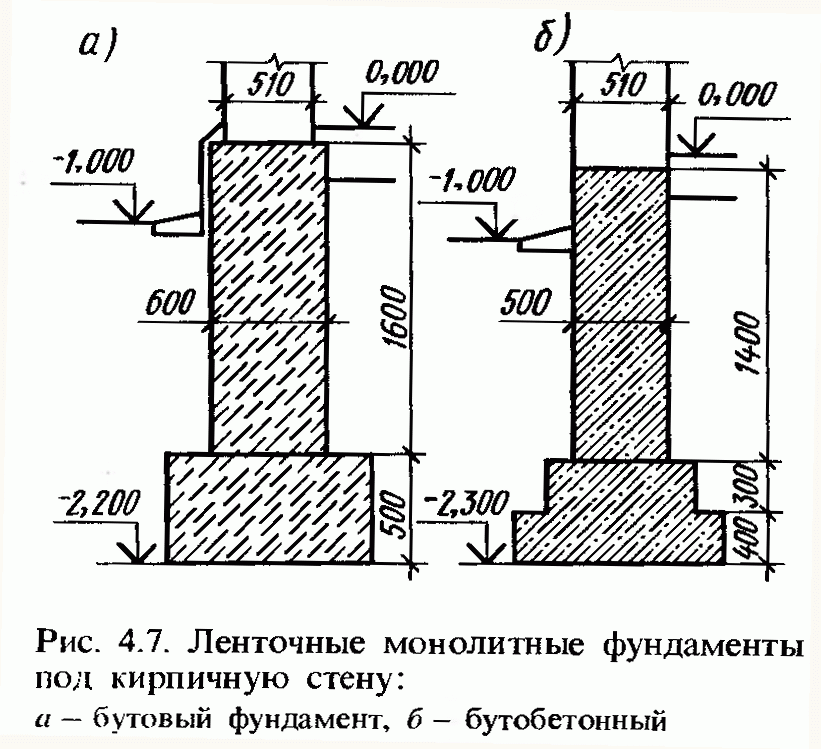

Л енточный фундамент представляет собой замкнутый контур (ленту) – полосу из железобетона, укладываемую под всеми несущими стенами здания и распределяющую вес здания по всему своему периметру. Таким образом, оказывая сопротивление силам выпучивания почвы, избегая проседания и перекоса здания. По способу устройства ленточные фундаменты бывают монолитные и сборные. Монолитные фундаменты устраивают бутовые, бутобетонные, бетонные и железо-бетонные.

Устройство монолитных бутобетонных, бетонных и железобетонных фундаментов требует проведение опалубочных работ. Кладку бутовых фундаментов производят на сложном или цементном растворе с обязательной перевязкой (несовпадением) вертикальных швов.

Бутобетонные фундаменты состоят из бетона с включением в его толщу отдельных кусков бутового камня. Размеры камней должны быть не более 1/3 ширины фундамента.

Более эффективными являются бетонные и железобетонные фундаменты из сборных элементов заводского изготовления.

Столбчатые фундаменты.

С толбчатые фундаменты используют при незначительных нагрузках на фундамент, когда давление на грунт меньше нормативного, непрерывные ленточные фундаменты под стены малоэтажных домов целесообразно заменять на столбчатые. Столбчатые фундаменты имеют вид отдельных опор, устраиваемых под стены, столбы или колонны.

Фундаментные столбы могут быть бутовыми, бутобетонными, бетонными и железобетонными.

Столбчатые фундаменты под стены возводят также в зданиях большой этажности при значительной глубине заложения фундамента - 4 - 5 м, когда устройство ленточного непрерывного фундамента невыгодно вследствие большого его объема и, следовательно, большого расхода материалов. Столбы перекрывают сборными железобетонными балками, на которых возводят стены. Столбчатые одиночные фундаменты устраивают также под отдельные опоры здания.

Для предохранения их от сил пучения грунта, а также для свободной их осадки под ними делают песчаную подсыпку толщиной 0,5- 0,6 м.
