Расчет материалов и их стоимости на перекрытия
В коттеджном строительстве наиболее распространёнными являются перекрытия из железобетона и дерева.
Нагрузки на перекрытия жилых домов складываются из расчётной временной (мебель, оборудование, находящиеся в помещении люди и т.п.) и расчётной постоянной нагрузок. Под расчётной постоянной нагрузкой понимается собственный вес перекрытия. Для чердачных перекрытий под расчётно временную нагрузку принимают 105 кг/м2, а для цокольного и междуэтажного перекрытия 210 кг/м2. Особое внимание следует уделить нагрузкам от специального оборудования (котлы, ванны и т.п.), под них необходимо выполнять отдельный расчёт. Железобетонные перекрытия отличаются повышенной несущей способностью и они изготавливаются под расчётно-временную нагрузку от 400 до 1200кг/м2, деревянные перекрытия рассчитываются под нагрузки 200-400кг/м2.
Перекрытия из железобетона обладают более высокими шумоизолирующими характеристиками. Но при желании, за счёт применения эффективных шумоизолирующих материалов, деревянное перекрытие может оказаться даже “тише”. Преимущества деревянных перекрытий - это стоимость материалов и работ, также немалая экономия достигается за счёт отсутствия необходимости применения грузоподъёмных механизмов. Железобетонные перекрытия выполняют либо монолитными, либо из сборного железобетона - готовые плиты. Последние обладают лучшими звуко и теплоизоляционными характеристиками. Перекрытия по деревянным балкам выполняют из хвойных пород древесины, т.к. они лучше работают на изгиб нежели лиственные породы древесины. В данном случае используем перекрытия из дерева.
Деревянное перекрытие выполняется из деревянных балок хвойных пород. Деревянные балки не должны иметь пороков ослабляющих конструкцию, очищены от коры и антисептированны. Опирание деревянных балок перекрытия, также как и в преыдущем варианте, рекомендуется выполнять на армированный пояс. Длина опирания балок не должна быть менее 15см. В местах опирания балок, желательно изготовить деревянные короба, предварительно тщательно их антисептировав. Короба крепить к стене анкерным болтом. Концы деревянных балок необходимо срезать под 60 градусов, антисептировать и обернуть в 2-ва слоя пергамина. Торцы балок должны оставаться открытыми для обеспечения возможности диффузии водяного пара. Каждую третию балку необходимо закрепить оцинкованным уголком на саморезы. Между балок междуэтажного перекрытия необходимо заложить шумоизолирующий слой. Монтаж балок ведут маячным способом, первоначально устанавливают две крайние балки, тщательно выверяя правильность установки уровнем и ватерпасом, затем ведут укладку промежуточных балок используя рейку для достижения плоскостности. Единой плоскости добиваются подкладыванием под балки антисепртированных обрезков досок разной толщины, не допускается использование щепок.

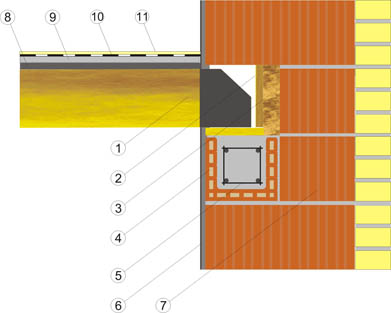

деревянная балка перекрытия (пиломатериал хвойных пород).
деревянный короб.
теплоизолирующий слой (ТехноБлок.
Блок профильный П-образный
Каркас пространственного армирования. (стержни арматуры диаметр не менее 12мм).
слой штукатурки и финишной шпаклёвки (ГЛИМС-GS и ГЛИМС-Гипс).
блок 7,3NF в том случае если толщина несущей стены 51см или блок 6,87NF если толщина несущей стены 38см.
два слоя плиты ЦСП, по 10мм.
стяжка самонивелирующимися смесями ГЛИМС-S3X и ГЛИМС-SL.
клеевой слой.
напольное покрытие (например, линолеум или ковролин).
Выбор шага и сечения деревянных балок перекрытия.
При выборе сечения деревянной балки перекрытия учитывают нагрузку собственного веса, которая для балок междуэтажных перекрытий, как правило стоставляет 190-220 кг/м2, и нагрузку временную (эксплуатационную), её значение принимают равной 200 кг/м2. Балки перекрытия укладывают по короткому сечению пролёта.
По таблице сечений деревянных балок перекрытия в зависимости от пролёта и шага установки балок, при общей нагрузке 400кг/м2.
