5. Выбор монтажных кранов по грузовысотным характеристикам.
Монтаж одноэтажного промышленного здания ведут стреловыми кранами, которые выбираются по их грузоподъемным характеристикам: грузоподъемности, высоте подъема и вылету крюка.
Монтажная масса конструкций определяется по формуле:
,
где
-масса
монтируемой конструкции, монтажного
блока, т;
-
масса такелажных и монтажных приспособлений,
устанавливаемых на монтируемом элементе
и поднимаемых вмести с ним, т.
Грузоподъемность крана Q должна быть равной или большей массы монтируемого элемента, поднимаемого на заданную высоту при соответствующем вылете крюка крана.
Высота подъема крюка, необходимая для подъема монтажных элементов:
,
где Но- превышение отметки опор монтируемого элемента над уровнем стоянки крана, м;
Нз- расстояние, на которое монтируемый элемент опускается с посадочной скоростью, м: 0,5м – для монтажных элементов с размерами в плане до 6м; 1,0м – то же, при размерах от 6 до 18м; 1,5м – то же при размерах более 18м;
Нэ - высота монтажного элемента, м;
Нстр - высота строповочного приспособления, находящаяся над монтируемой конструкцией, м
Необходимая грузоподъемность крана для монтируемых конструкций:
для колонны среднего ряда:
для стропильной балки:
3)для плит покрытия:

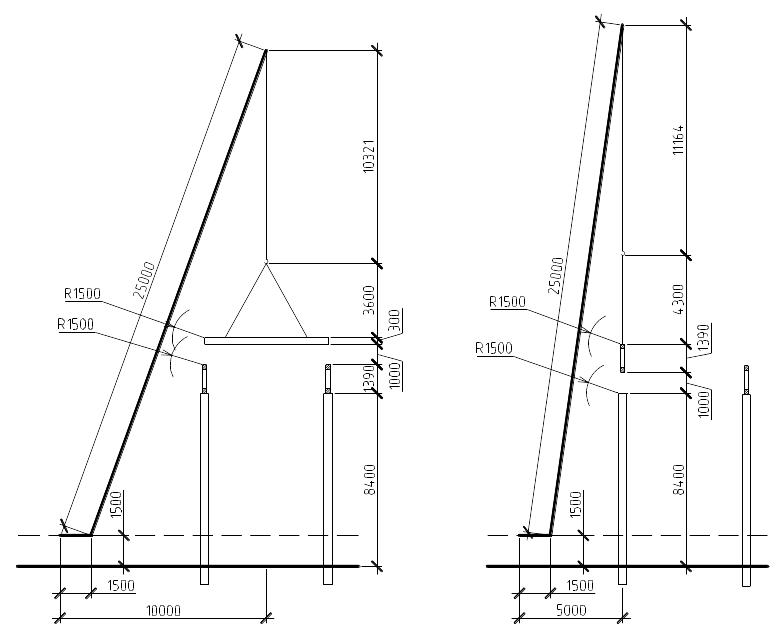

Необходимая высота подъема крюка крана для монтажа конструкций:
для колонн (среднего, крайнего рядов, фахверка):
для стропильной балки:
для плит покрытия:
По необходимым для монтажа конструкций параметрам производим выбор монтажного крана из номенклатуры самоходных стреловых кранов:
КС-4361А (К-161), длина стрелы – 25м
6. Калькуляция затрат труда и заработной платы.
Калькуляция затрат труда и заработной платы составляется на основании спецификации элементов и норм времени и расценки сопутствующих работ, приведенных в ЕНиР.
Расчет по затратам труда и зработной плате сводим в таблицу.
Калькуляциязатрат труда и заработной платы. |
|||||||||
Описание работ и условий производства. |
Обоснование норм. |
Объем работ |
Трудозатраты чел.-ч |
Заработная плата, руб |
Состав звена |
||||
ед. изм. |
кол-во |
на ед. |
всего |
на ед. |
всего |
профес. разряд |
кол-во |
||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Установка колонн крайнего ряда без помощи кондукторов в стакан фундаментов при массе до 4т. |
Е4-1-4 т.2 п.4а К=1,4 |
шт. |
36 |
3,4 |
171,36 |
2,54 |
304,6781 |
М6 |
0 |
x |
х |
М5 |
1 |
||||||
1,4 |
1,40 |
М4 |
1 |
||||||
= |
= |
М3 |
2 |
||||||
4,76 |
8,46 |
М2 |
1 |
||||||
Установка колонн среднего ряда без помощи кондукторов в стакан фундаментов при массе до 6т. |
Е4-1-4 т.2 п.9а |
шт. |
54 |
4,4 |
308,88 |
3,29 |
549,68 |
М6 |
0 |
x |
х |
М5 |
1 |
||||||
1,3 |
1,30 |
М4 |
1 |
||||||
= |
= |
М3 |
2 |
||||||
5,72 |
10,18 |
М2 |
1 |
||||||
Установка стропильных балок пролетом 12м. |
Е4-1-6 т.4 п.4в |
шт. |
72 |
4 |
360,00 |
5,61 |
1201,662 |
М6 |
1 |
x |
х |
М5 |
1 |
||||||
1,25 |
1,25 |
М4 |
1 |
||||||
= |
= |
М3 |
1 |
||||||
5 |
16,69 |
М2 |
1 |
||||||
Установка плит покрытия площадью до 20м2 |
Е4-1-7 т.1 п.12а |
шт. |
256 |
1,2 |
614,40 |
0,84 |
1023,59 |
М6 |
0 |
x |
х |
М5 |
1 |
||||||
2 |
2,00 |
М4 |
1 |
||||||
= |
= |
М3 |
2 |
||||||
2,4 |
4,00 |
М2 |
1 |
||||||
Установка фахверковых колонн без помощи кондукторов в стакан фундамента при массе до 4т. |
Е4-1-4 т.2 п.9а |
шт. |
16 |
3,4 |
76,16 |
2,24 |
119,4189 |
М6 |
0 |
x |
х |
М5 |
1 |
||||||
1,4 |
1,40 |
М4 |
1 |
||||||
= |
= |
М3 |
2 |
||||||
4,76 |
7,46 |
М2 |
1 |
||||||
Установка наружных стеновых панелей площадью до 10м2 |
Е4-1-8 т.2 п.4а |
шт. |
268 |
3 |
1005,00 |
2,28 |
1817,844 |
М6 |
0 |
x |
х |
М5 |
1 |
||||||
1,25 |
1,25 |
М4 |
1 |
||||||
= |
= |
М3 |
1 |
||||||
3,75 |
6,78 |
М2 |
1 |
||||||
Заделка стыков колонн в стаканн фундаментов при объеме смеси в стыке св. 0.1м3 |
Е4-1-25 т.1 п.2а |
стык |
106 |
0,81 |
85,86 |
|
152,1248 |
М6 |
0 |
0,60 |
М5 |
0 |
|||||||
|
М4 |
1 |
|||||||
1,44 |
М3 |
1 |
|||||||
|
М2 |
0 |
|||||||
Заливка швов ребристых плит покрытия вручную без устройства опалубки. |
Е4-1-26 п.3б |
100м. Шва |
2304 |
4,3 |
99,07 |
|
186,4397 |
М6 |
0 |
3,40 |
М5 |
0 |
|||||||
|
М4 |
1 |
|||||||
8,09 |
М3 |
1 |
|||||||
|
М2 |
0 |
|||||||
Заливка швов стеновых панелей высотой до 3м вручную |
Е4-1-26 п.1б |
100м. Шва |
1929,6 |
12 |
463,10 |
8,94*2 |
821,1297 |
М6 |
0 |
x |
= |
М5 |
0 |
||||||
2 |
17,88 |
М4 |
1 |
||||||
= |
|
М3 |
1 |
||||||
24 |
42,55 |
М2 |
0 |
||||||
Конопатка, зачеканка и расшивка швов нару- жных стеновых пане- лей, выполняемые одновременно |
Е4-1-28 п.1+2 |
10м. Шва |
1929,6 |
2,8 |
810,43 |
1,13х1,5 |
1469,583 |
М6 |
0 |
x |
= |
М5 |
0 |
||||||
1,5 |
3,2 |
М4 |
1 |
||||||
= |
|
М3 |
0 |
||||||
4,2 |
7,62 |
М2 |
0 |
||||||
Ручная односторонняя сварка стыков соеди- нения без скоса кромок при нижнем положе- нии шва, 5 разрядов работ, при толщине сва- риваемой стали 3мм. |
Е22-1-1 п.1б |
10м. Шва |
166,4 |
3 |
97,34 |
2,73х1,95 |
210,8474 |
Э6 |
0 |
x |
= |
Э5 |
1 |
||||||
1,95 |
5,324 |
Э4 |
0 |
||||||
= |
|
Э3 |
0 |
||||||
5,85 |
12,67 |
Э2 |
0 |
||||||
То же при вертикальном положени |
Е22-1-1 п.6б |
10м. Шва |
174,2 |
4 |
135,88 |
3,64х1,95 |
293,9071 |
Э6 |
0 |
x |
= |
Э5 |
1 |
||||||
1,95 |
7,089 |
Э4 |
0 |
||||||
= |
|
Э3 |
0 |
||||||
7,8 |
16,87 |
Э2 |
0 |
||||||
То же при потолочном и горизонтальном положение |
Е22-1-1 п.11б |
10м. Шва |
265,32 |
4,6 |
237,99 |
4,19х1,9 |
515,9041 |
Э6 |
0 |
x |
= |
Э5 |
1 |
||||||
1,95 |
8,17 |
Э4 |
0 |
||||||
= |
|
Э3 |
0 |
||||||
8,97 |
19,44 |
Э2 |
0 |
||||||
Антикоррозионное покрытие сварных соединений установкой газопламенного напыления |
Е4-1-22 |
10м. стык |
1211,8 |
0,64 |
126,03 |
0,506х1,625 |
237,0795 |
М6 |
0 |
x |
= |
М5 |
0 |
||||||
1,625 |
0,822 |
М4 |
1 |
||||||
= |
|
М3 |
0 |
||||||
1,04 |
1,96 |
М2 |
0 |
||||||
Итого |
|
4591,51 |
|
8903,89 |
грн. |
|
|||
