Исходные данные.
Отметка низа фермы – 8,4 м.
Пролет – 12 м.
Количество пролетов – 4 пролета.
Тип здания – здание оборудовано мостовым краном.
Дальность доставки:
конструкций – 12 км.
кранов – 12 км.
Шаг колонн:
крайних – 6 м.
средних – 6 м.
Шаг ферм – 6 м.
Количество шагов крайних колонн – 8 шагов.
Количество секций – 2.
Введение.
Основанием для разработки курсовой работы является задание со схемой объемно-планировочного и конструктивного решения.
1. Характеристика монтируемого здания.
Монтируемое здание – это одноэтажное промышленное здание состоящие из двух секций размерами в плане 48 × 48 м. Секции 4-х пролетные с пролетом 12м. Шаг колонн, среднего и крайнего ряда 6м. Следовательно, применение подстропильных конструкций не требуется.
Основные характеристики отражены на рис. 1.
На основании здания и объемно-планировочного решения по каталогам типовых конструкций выбираются марки.

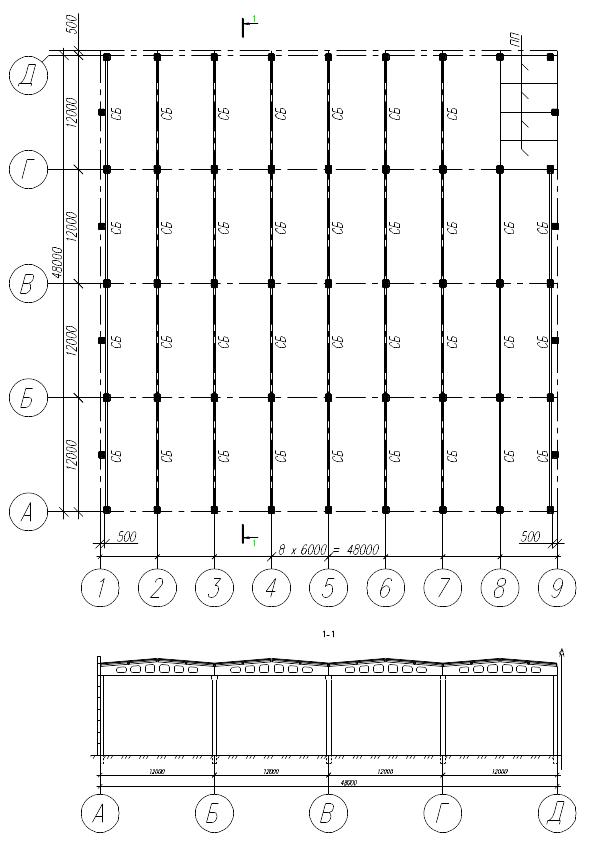

Рис. №1. Схема размещения элементов. Разрез здания.
2. Спецификация монтажных элементов и объемы работ.
На основании типового проекта здания, каталога типовых конструкций [1] выбираются марки, количество, физические объемы, масса элементов со ссылками на источник. Полученные данные заносятся в табл. №1. «Спецификация монтажных элементов».
Спецификация монтажных элементов. табл. №1
Наименование, марка и эскиз |
Кол-во |
Объем, м³ |
Масса, т |
Серия чертежей (типового проекта, каталог) |
||
Одного элемен-та |
всего |
Одного элемента |
всего |
|||
Колонны крайнего ряда сплошные К84-1 |
36 |
1,5 |
54 |
3,8 |
136,8 |
Альбом чертежей конструкций [1], стр.98 , табл. 11.7 |
Колонны среднего ряда сплошные К84-19 |
54 |
1,88 |
101,52 |
4,7 |
253,8 |
|
Фахверк КФ22 |
16 |
1,42 |
22,72 |
3,55 |
56,8 |
[1], стр.108, табл11.11 |
Стропильная балка 1БДР12-1 |
72 |
1,9 |
136,8 |
4,7 |
338,4 |
[1], стр.115, табл. 11.15 |
Плиты покрытия 3х6 м |
256 |
1,07 |
273,92 |
2,6 |
665,6 |
[1], стр.131, табл.11.18 |
Стеновые панели ПСЖ (6×1,2) |
268 |
0,3 |
80,4 |
0,9 |
241,2 |
[1], стр.145, табл. 11.21 |
Заделка стыков колонн в стакан фундамента при V смеси в стык 0,25м3 |
106 |
0,25 |
26,5 |
- |
- |
- |
Заливка швов плит покрытия |
2304 |
0,05 |
115,2 |
- |
- |
- |
Заливка швов стеновых панелей |
1929,6 |
0,04 |
77,184 |
- |
- |
- |
Конопатка, зачеканка наружных стеновых панелей |
1929,6 |
- |
- |
- |
- |
- |
Ручная сварка кромок при нижнем расположении шва при толщине св. стали до 3мм |
166,4 |
- |
- |
- |
- |
- |
Ручная сварка кромок при вертикальном расположении шва |
174,2 |
- |
- |
- |
- |
- |
Ручная сварка кромок при горизонтальном расположении шва |
265,32 |
- |
- |
- |
- |
- |
Антикоррозионное покрытие св. соединений установкой газопл. напыления |
1211,84 |
- |
- |
- |
- |
- |
Итого: |
8788,96 |
- |
888,244 |
- |
- |
- |
