3.4. Объемно-планировочное решение.

Решение разрабатывается на основе функциональной схемы гражданского или технологического процесса производственного здания.

На основании технологической или функциональной схемы и номенклатуры помещений формируется планировочная схема с соблюдением норм и требований технологической связи и блокировки помещений.

Планировочная схема может быть составлена в нескольких вариантах (по заданию руководителя), из которых путем технико-экономического анализа выбирается вариант наиболее полно отвечающий исходным данным и выбранной конструктивной схеме.

Разработка объемного решения заключается в назначении высот помещений с учетом габаритных размеров оборудования, функциональных или технологических требований, с учетом высотного модуля.

В пояснительной записке этой части должны быть отражены:

• габариты здания (размер в плане, количество этажей и их высота, шаг, пролет основных несущих конструкций);

• характер объема здания, обоснование принятого общего композиционного приема в связи с местом расположения, архитектурным и природным окружением, местными традициями;

• характеристика архитектурно-планировочного решения: функциональный процесс, протекающий в здании; группы помещений, их взаимосвязь и изоляция в плане и по этажам; таблица состава и площадей помещений (при необходимости); основные потоки людей, решение вопросов эвакуации и противопожарной безопасности; размещение лестниц, лифтов, ширина коридоров и т.п.

3.5. Конструктивное решение.

В этой части даются обоснования целесообразности принятого конструктивного решения; общая конструктивная схема здания и обеспечение жесткости в продольном и поперечном направлении; унификация конструктивных параметров; принятые модульные размеры. Приводится также характеристика всех принятых конструктивных элементов здания: фундаментов (тип конструкции, материал, глубина заложения и т.д.); стен (статика работы, материал, конструкция); перекрытий (тип конструкции, материал, состав элементов, размеры); конструкции крыши (тип, несущие элементы, материал, размеры, утеплитель, кровля); лестниц, перегородок, окон, дверей, витражей и т.д.

При описании конструкций следует указывать марку материала, ГОСТ, серию изделия, условия увязки и стыковки с другими элементами. В конструктивную часть пояснительной записки рекомендуется включать спецификации основных сборных элементов, примененных в проекте и не вошедших в графическую часть.

К схемам составляют спецификации по форме 7 / 3 /.

Форма 7

Спецификация сборных элементов

В спецификации указывают:

• в графе «Поз.» – позиции (марки) элементов конструкций, установок;

• в графе «Обозначение» – обозначение основных документов на записываемые.

3.6. Внутренняя отделка.

По согласованию с руководителем составляется ведомость отделки помещений в таблице по форме 1 / 4 /.

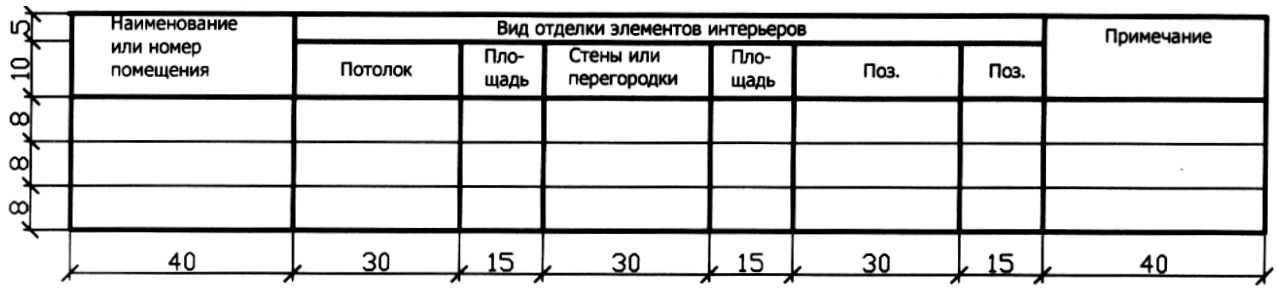

Форма 1

Ведомость отделки помещений

Примечания: количество граф определяется наличием элементов интерьера, подлежащих отделке. Площади отделки помещений рассчитываются по соответствующим нормативным документам.

Здесь же приводится экспликация полов по форме 4 / 4 /и план полов, если они не вошли в графическую часть:

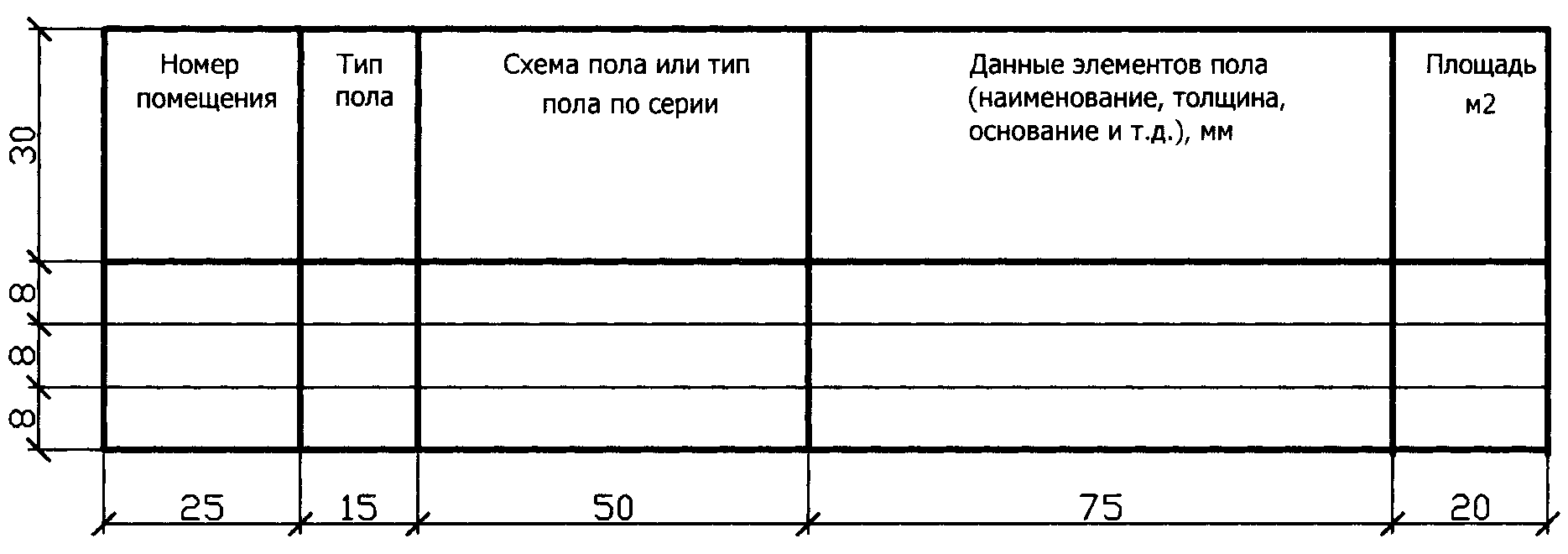

Форма 4

Экспликация полов
