1 Розрахунок фізичних властивостей нафти

Для визначення густини і в’язкості нафти при температурі ґрунту на глибині укладення трубопроводу використовуємо формулу:

, (1.1)

де ρ₂₀ – густина нафти про температурі 20°С;

λ - температурна поправка;

t – температура ґрунту на глибині укладання трубопроводу.

Температурна поправка визначається за формулою

, (1.2)

.

Задаємось значеннями температури від 0 до 20°С і будуємо графік залежності густини нафти від температури. Результати обчислень заносимо в таблицю 1.1.

Таблиця 1.1 - Результати обчислень залежності густини нафти від темперари

t, C	ρ,кг/м3
0	839,71
2	838,22
4	836,74
6	835,26
8	833,78
10	832,30
12	830,82
14	829,34
16	827,86
18	826,38
20	824,90

Графік залежності густини нафти від температури зображений на рисунку 1.1.

Рисунок 1.1-Графік залежності густини нафти від температури

В’язкість нафти при температурі ґрунту на глибині укладання трубопроводу визначаємо за формулою Рейнольдса-Філонова

, (1.3)

де ν_* - відоме значення в’язкості при температурі t;

u – коефіцієнт крутизни віскограми

, (1.4)

ν₁, ν₂ – відомі значення в’язкості нафти при температурах t₁, t₂.

;

.

Задаємось значеннями температури від 0 до 20°С і будуємо графік залежності в’язкості нафти від температури. Результати обчислень заносимо в таблицю 1.2.

Визначимо в’язкість нафти при температурі ґрунту на глибині укладання трубопроводу за формулою Фотеля-Фульчера-Таммана

, (1.5)

де , , - коефіцієнти, що визначаються за відомими значеннями в’язкостями за температур

, (1.6)

, (1.7)

= , (1.8)

. (1.9)

Тоді за формулами (1.5)-(1.9)

,

C,

C

cCт.

сСт.

Задаємось значеннями температури від 0 до 20°С і будуємо графік залежності в’язкості нафти від температури. Результати обчислень заносимо в таблицю 1.2.

Таблиця 1.2 - Результати обчислень залежності в’язкості нафти від температури (за формулою Рейнольдса-Філонова та формулою Фогеля-Фульчера-Таммана)

Температура	За Рейнольдса-Філонова	За Фогеля-Фульчера-Таммана)
0	28,50	28,50
2	26,42	25,94
4	24,50	23,71
6	22,72	21,77
8	21,06	20,05
10	19,53	18,54
12	18,11	17,20
14	16,79	16,00
16	15,56	14,93
18	14,43	13,98
20	13,38	13,11
3,9	24,59	23,82

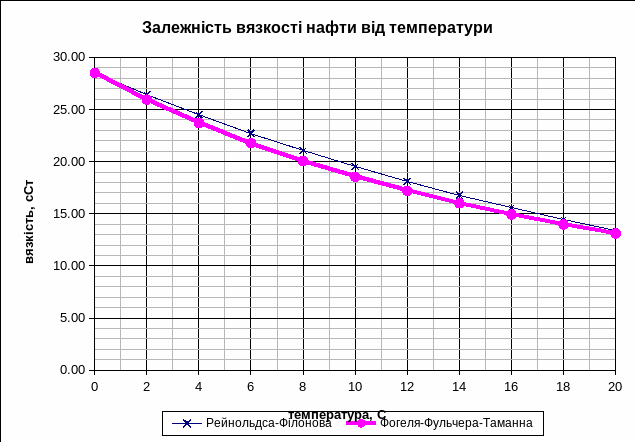

Графік залежності в’язкості нафти від температури за трьома формулами зображений на рисунку 1.2.

Рисунок 1.2-Графік залежності в’язкості нафти від температури за розрахунковими формулами
