Конструкция уос

Кассета УОС выполнена в виде врубного функционально законченного узла, являющегося составной частью блока ПУ Е-327-2 (рис.10). Для установки в корпус Е-327-2 кассета имеет с каждой стороны по два продольных угольника. На нижнем угольнике кассеты УОС имеются отверстия под штыри-ловители.

Детали каркаса кассеты УОС выполнены из прессованных профилей и листов из алюминиевых сплавов. Конструктивно кассета УОС представляет собой каркас, в который устанавливаются (врубаются) печатные платы.

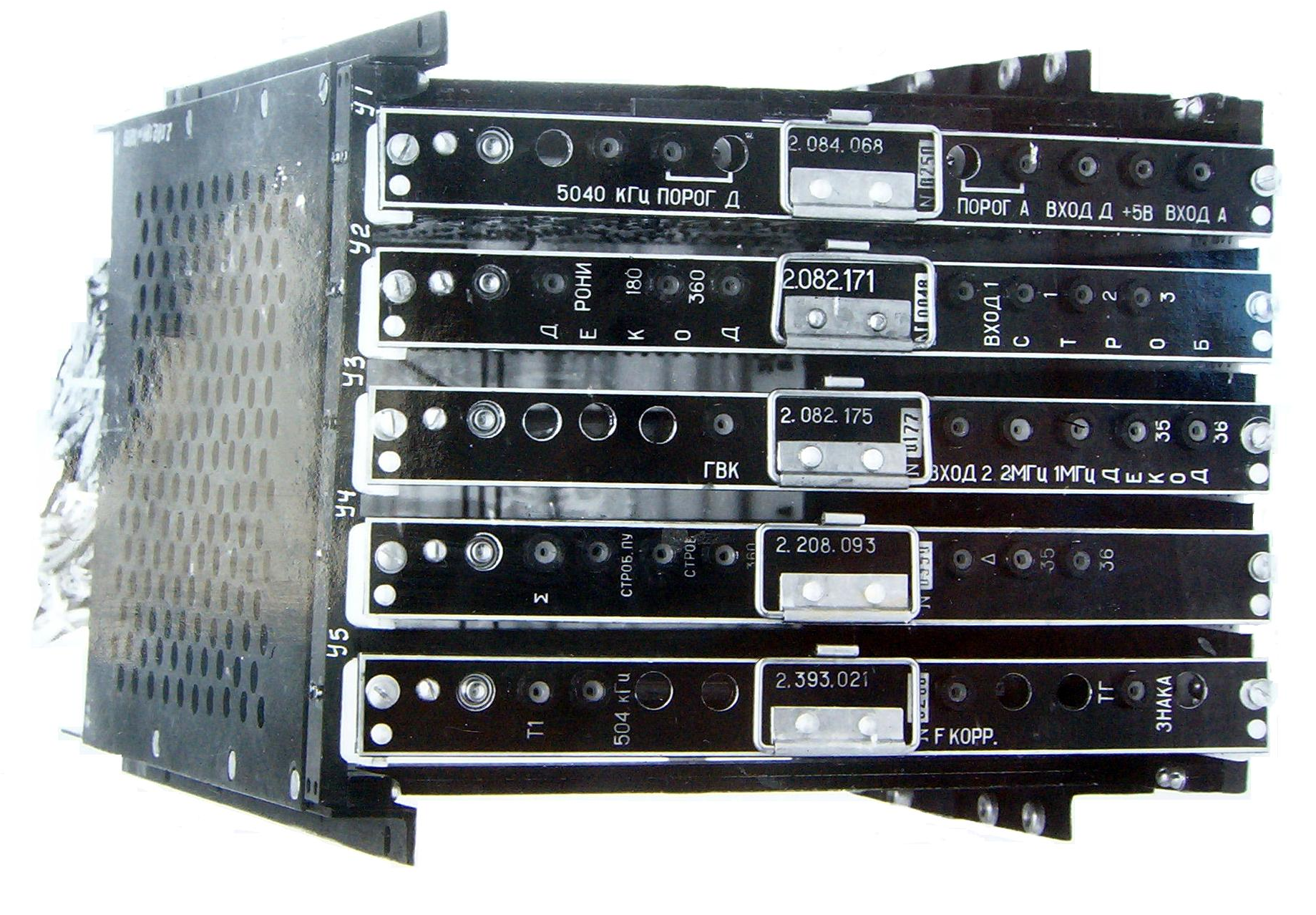

Рис. 10. Устройство обработки сигналов

В УОС входят следующие платы (рис.10):

1) ФВС;

2) дешифратор РОНИ;

3) хронизатор;

4) ФИК;

5) дешифратор азимута.

Кассета УОС подключается при помощи разъема. Электрическая связь между платами осуществляется через коммутационную плату

Конструкция блока е-327-3

Блок Е-327-3 выполнен по функционально-узловому методу конструирования в типовом корпусе.

ИКО Е-327-3 может быть установлен на специальных стойках, пультах, подставках, рабочих столах оператора или на блоке приемника в два этажа. Для этой цели в нижней части кор­пуса блока предусмотрены четыре ножки специальной конструк­ции. Откидная скоба позволяет при необходимости устанавливать Е-327-3 с наклонной передней панелью.

Для механического крепления Е-327-3 в месте установки в нижней части корпуса имеются четыре резьбовых отверстия.

Корпус Е-327-3 состоит из боковых несущих крон­штейнов, передней и задней панели. Съемные боковые, верхняя и нижняя крышки обеспечивают доступ к элементам и узлам внутри блока и к внутриблочному монтажу. Верхняя крышка Е-327-3 имеет окно для доступа к органам индикации неисправ­ности плат (светодиоды) и органам регулирования. Окно закрывается откидывающейся на шарнирах крышкой, которая в закрытом положении фиксируется винтом.

На переднюю панель Е-327-3 (рис.11) выведены органы индикации и управления.

На задней панели (рис.12) установлены разъемы для внешних соединений, панель питания и счетчик наработки ча­сов.

На правом боковом кронштейне установлены контрольные гнезда блока Е-327-3 (рис.13).

В левой части корпуса блока установлена ЭЛТ. Для защиты от воздействия внешних магнитных полей ЭЛТ помещена в экран из электротехнической стали, который крепится к передней панели и поперечной стенке (рис.14).

Катушки ОС крепятся к поперечной стенке при помощи хомута.

ОС имеет возможность продольного перемещения вдоль горловины ЭЛТ и поворота вокруг горловины ЭЛТ. На горловине ЭЛТ установлен магнит предварительного центрирования.

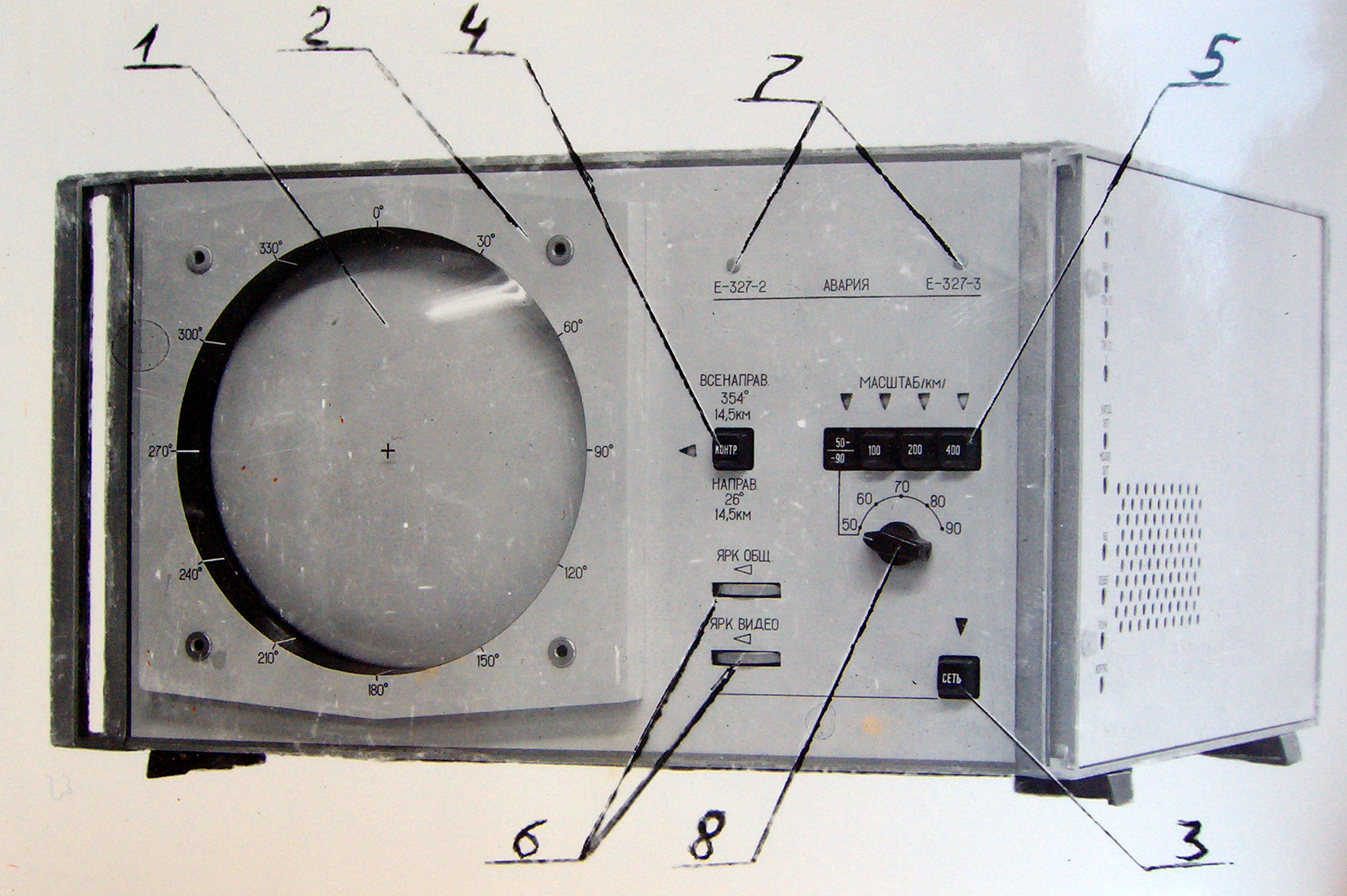

Рис.11. Индикатор кругового обзора. Передняя панель: 1 – ЭЛТ; 2 - обрамление; 3 - кнопка СЕТЬ; 4 - кнопка КОНТРОЛЬ; 5 - переключатель МАСШТАБ; 6 - потенциометры ЯРКОСТЬ;

7 - АВАРИЯ Е-327-2, Е-327-3; 8 - галетный переключатель.

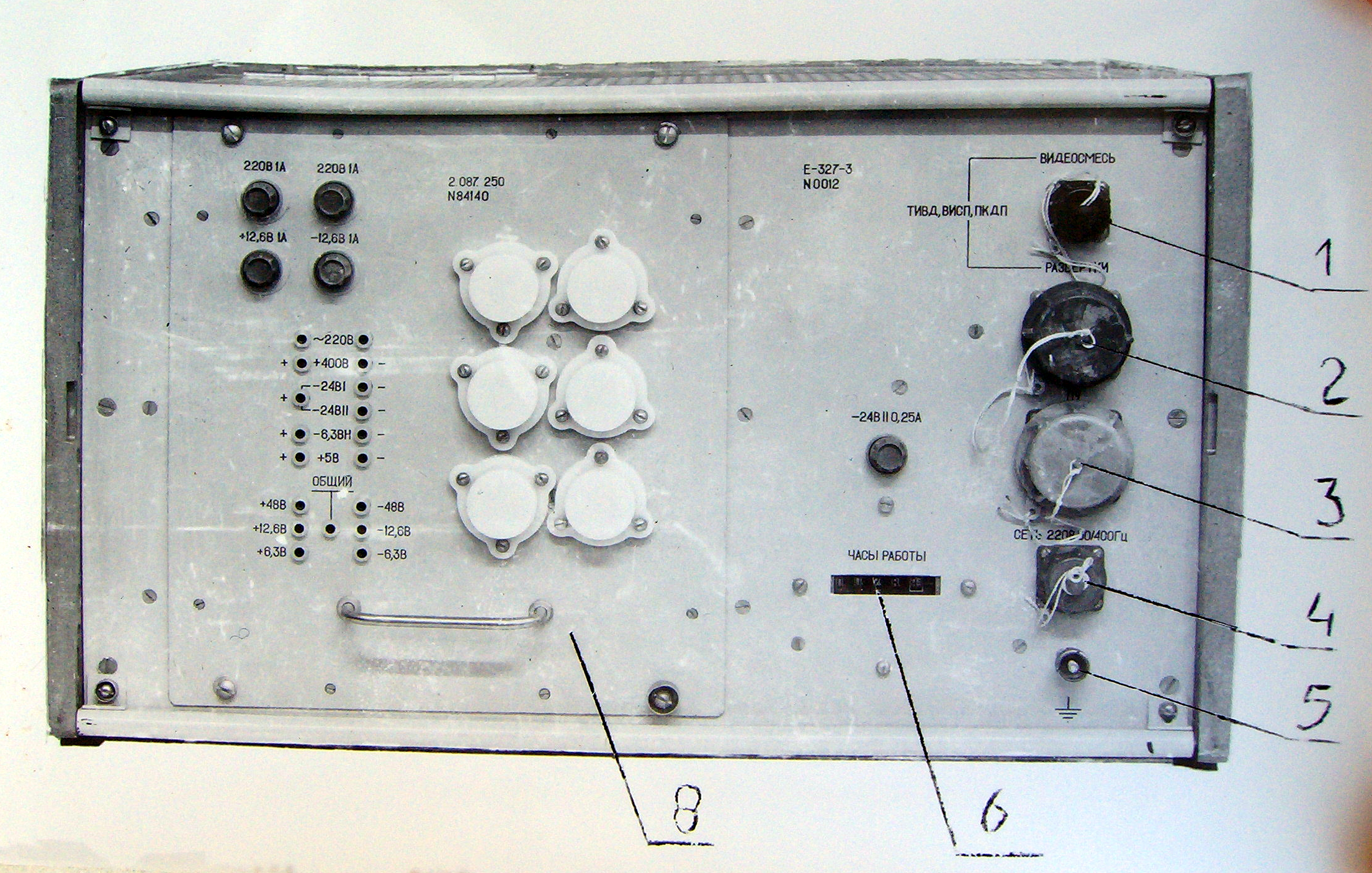

Рис. 12. Индикатор кругового обзора. Задняя панель: 1 - разъем ВИДЕОСМЕСЬ; 2 - разъем

РАЗВЕРТКИ; 3 - разъем Е-327-2; 4 - разъем СЕТЬ 220 В 50/400 Гц; 5 - клемма заземления;

6. - счетчик моточасов; 7 - панель питания (передняя панель)

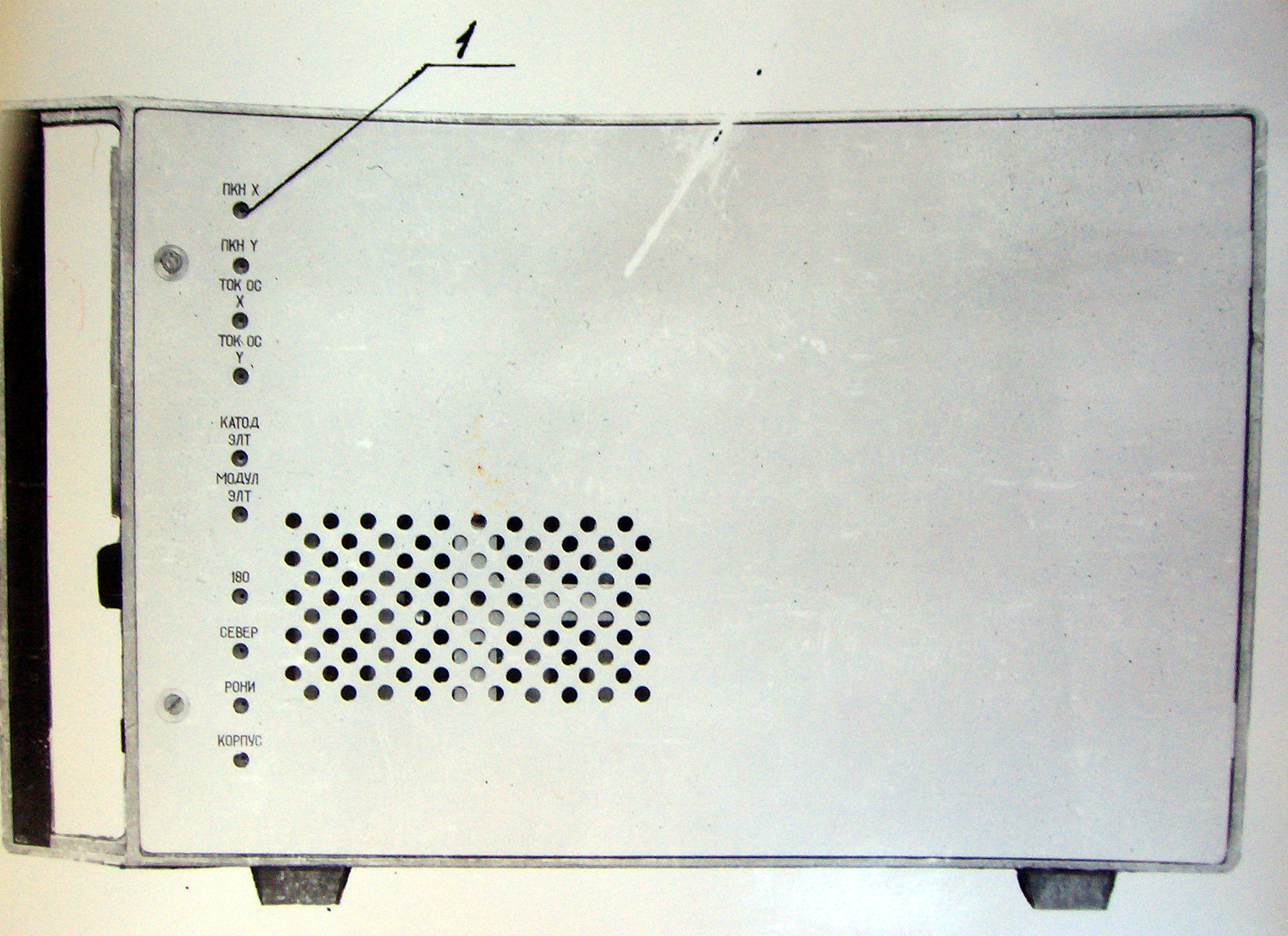

Рис.13. Индикатор кругового обзора. Вид сбоку:

1- контрольное гнездо

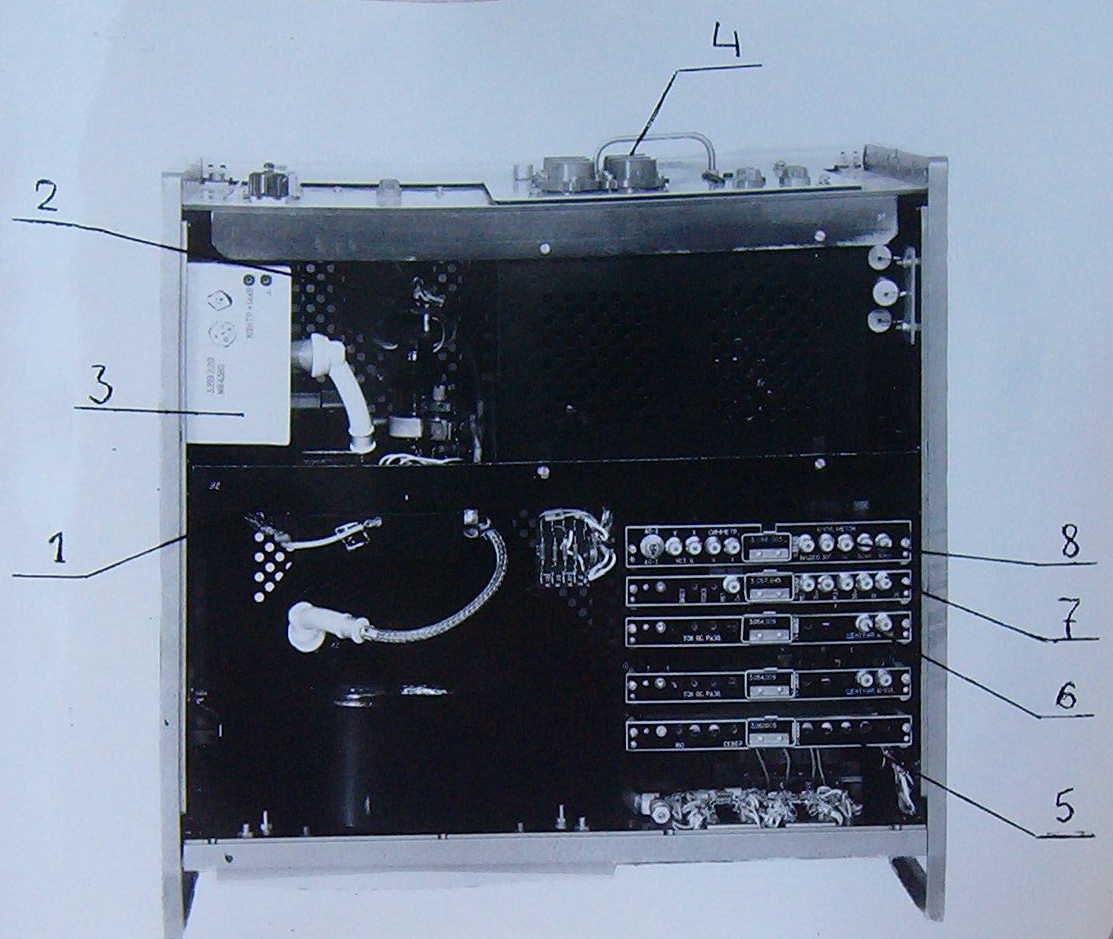

Рис.14. Индикатор кругового обзора. Вид сверху: 1 - ЭЛТ; 2 - ламповая панель;

3 - высоковольтный выпрямитель; 4 - панель питания; 5 - формирователь кодов; 6 - формирователь развертывающих напряжений - 2 шт.; 7 - формирователь импульсов видео; 8 - усилители сопряжения.

Для подключения ЭЛТ имеет установленную с помощью спе­циального хомутика ламповую панель (рис.14), снабженную разрядником для защиты от электрического разрушения тран­зисторов и микросхем блока Е-327-3 при возникновении пробоев в ЭЛТ.

На левом кронштейне установлен высоковольтный выпрямитель (рис.15), закрепленный четырьмя винтами. Высоковольтный выпрямитель подключается к панели питания при помощи разъема, а к ЭЛТ - с помощью экранированного высоковольтного кабеля, контакты которого имеют изоляцион­ные резиновые колпачки.

В правой части корпуса расположена панель пита­ния (рис.16, 17), выполненная в виде функционально закон­ченного узла. Панель питания устанавливается со стороны зад­ней панели блока Е-327-3 по направляющим и имеет, для обес­печения врубания, штыри-ловители на задней части корпуса. Панель питания при помощи четырех винтов крепится к задней панели блока Е-327-3. Панель питания подключается при помощи врубного разъема.

Для защиты плат блока Е-327-3 от магнитных долей па­нель питания и разъем заключены в экраны.

В правой части корпуса блока Е-327-3 уста­новлены врубные платы:

1) ФК -1 шт.;

2) ФРН - 2 шт.;

3) ФИВ - 1 шт.;

4) УС - 1 шт.

Каждая плата устанавливается в корпусе при помощи специальных направляющих и крепится с помощью двух винтов.

Монтаж блока Е-327-3 выполнен комбинированным способом: монтаж плат - печатный, монтаж элементов блока - объемный. Электрическая связь между платами осуществляется через коммутационную плату, имеющую печатный монтаж. Платы присоединяются к коммутационной плате при помощи разъемов.

Для обеспечения безопасной работы с блоком Е-327-3 приняты следующие меры:

1) во время нормальной работы блока ИКО Е-327-3 все элемен­ты, находящиеся под напряжением, защищены от случайного прикосновения обслуживающего персонала крышками блока;

2) высоковольтный выпрямитель имеет защитный кожух;

3) высоковольтные выводы ЭЛТ и высоковольтного выпрями­теля имеют защитные резиновые колпачки.

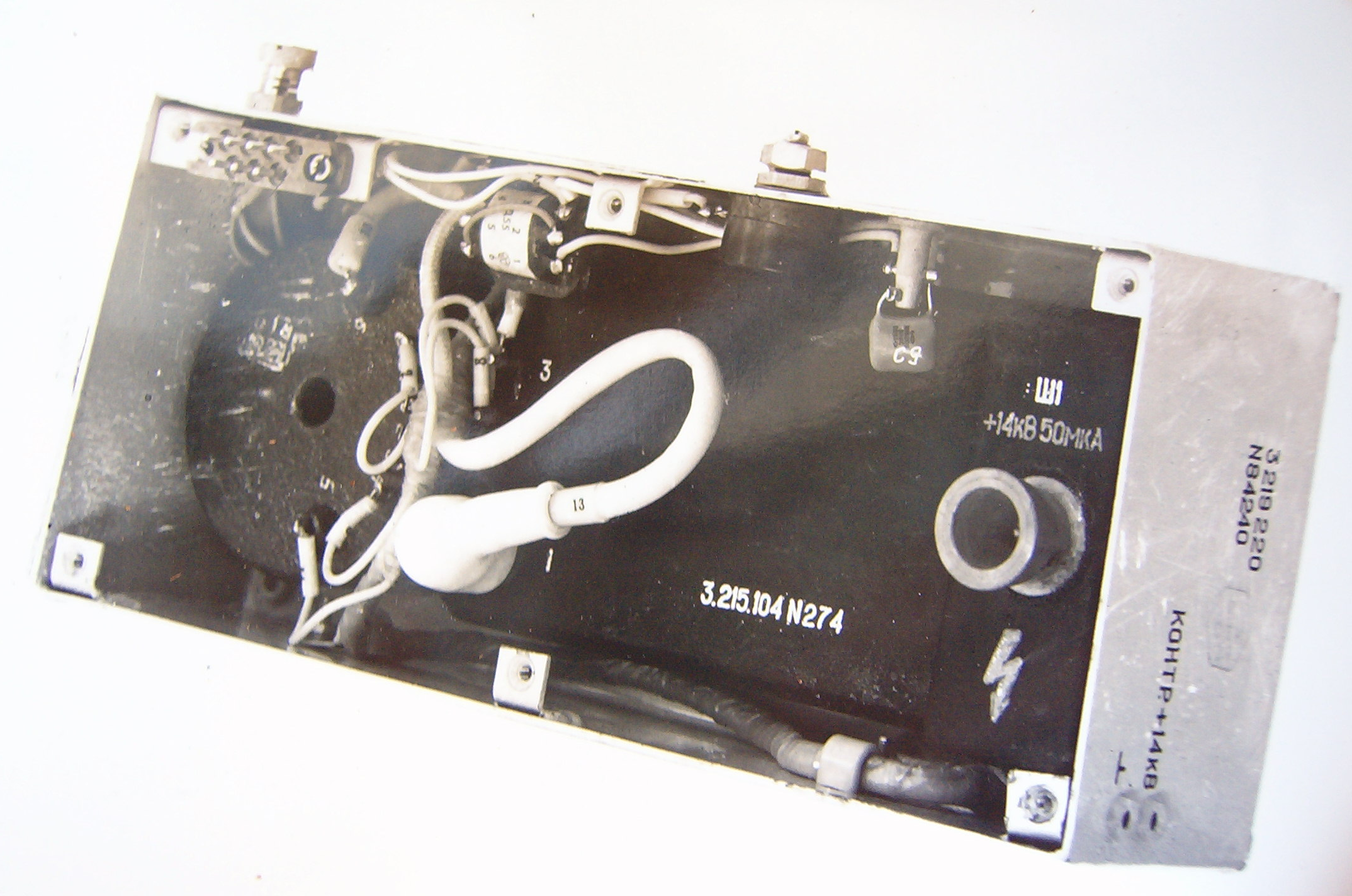

Рис.15. Выпрямитель высоковольтный

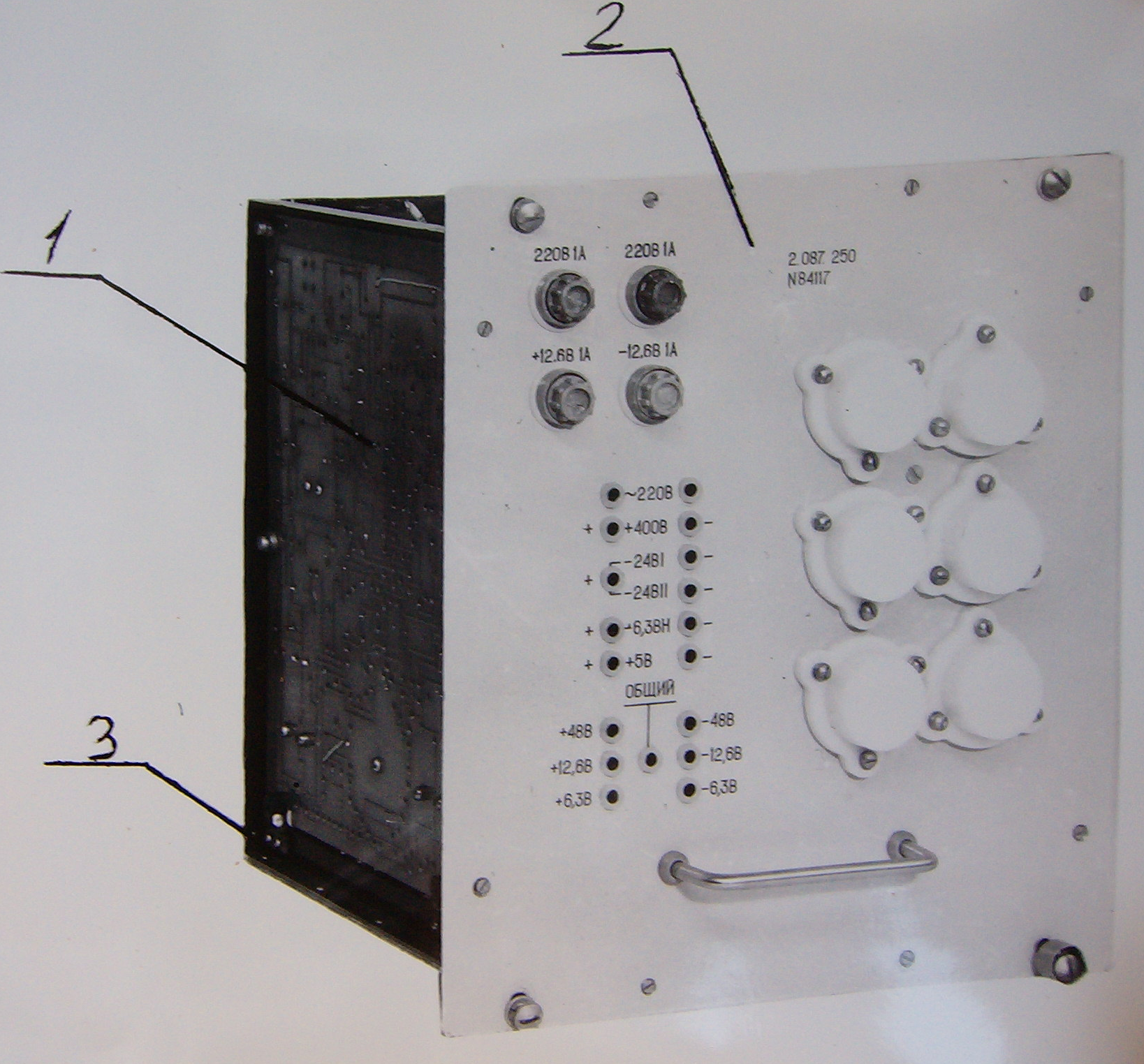

Рис. 16. Панель питания: 1 - печатная плата; 2 - передняя панель; 3 - несущий каркас.

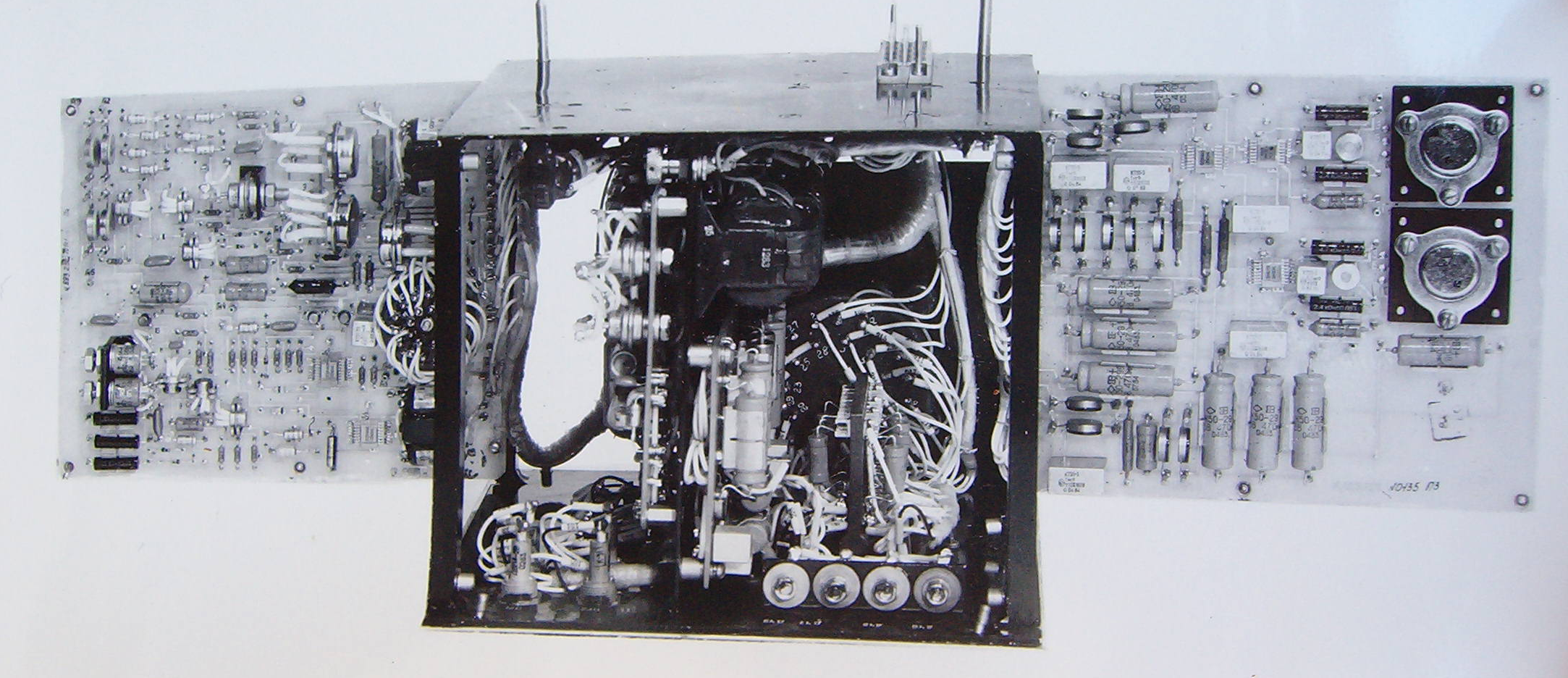

Рис.17. Панель питания
