8. Конструкция и органы управления

Блок азимутального канала БШ-003 (ТЖ2.082.061) состоит из:

в) субпанели вибратора ретрансляции и шифратора 180;

6) субпанели шифратора азимута;

в) манипулятора;

г) линеек питания.

В целом весь блок (рис. 9-11) представляет собой литую вертикальную раму с направляющими продольными уступами и верхней и нижней частях, закрепленную посредством двух ручек с передней панелью. За переднюю панель около верхней ручки выходит кнопка блочной части механизма для запирания блока в шкафу импульсно-навигационной аппаратуры.

На передней панели блока, в центральной верхней части, рас­положен стрелочный вольтметр с пределом измерения от 0 до 300 В. Справа и слева от вольтметра на переднюю панель выходят ручки галетных переключателей КОД 180 и КОД АЗИМУТА. Несколько ниже переключателей соответственно справа и слева в каждой из двух гравированных рамок 220 В 400 Гц расположено по неоновой лампочке, которые сигнализируют о перегорании предохранителей каждой из субпанелей блока. Здесь же установлены кнопки включения, выключения и по предохранителю, каждый на 1 ампер. Под прибором находится ручка галетного переключателя для переключения контролируемых прибором напряжений. Ниже расположена ручка галетного переключателя на два фиксированных положения (РСБН-2, РСБН-4), служащая для переключения режимов работы маяка.

В центральной нижней части расположена неоновая лампочка, которая сигнализирует о наличии манипуляции сигналов, и установ­лен микротумблер для включения и отключения манипулятора.

В нижней части передней панели расположено справа и слева по 7 контрольных гнезд, позволяющих производить проверку наличия основных рабочих сигналов блока без съема блока из шкафного гнез­да. Здесь же расположены два предохранителя в цепях питания +250 В шифратора ретрансляции и шифратора 180.

С правой и левой сторон вертикальной рамы блока устанавли­ваются:

- откидная, несъемная субпанель шифратора азимута;

- неоткидная субпанель шифратора ретрансляции и шифратора 180. Обе субпанели крепятся к раме с помощью невыпадающих винтов. За субпанелью шифратора ретрансляции и шифратора 180 с левой сторо­ны блока установлены 6 линеек питания (стабилизатор ЕЛЗ.234. 005-2 - 2 шт.; стабилизатор ЕЛЗ.235.035 - 2 шт.; выпрямитель ЕЛЗ.215.060 - 2шт.).

За субпанелью шифратора азимута с правой стороны блока на откидном шасси расположен манипулятор, который служит для обеспечения опознавания на борту наземного радиомаяка. Для перестановки вкладышей манипулятора при наборе знаков позывных служит пинцет, находящийся в ЗИПе.

На тыльной стороне установлены:

- в нижней части две 30-ножевые колодки;

- по бокам пружинные механизмы удержания, позволяющие производить регламентные и ремонтные работы без съема блока из шкафа;

- два направляющих штыря для фиксации блочного врубного момента.

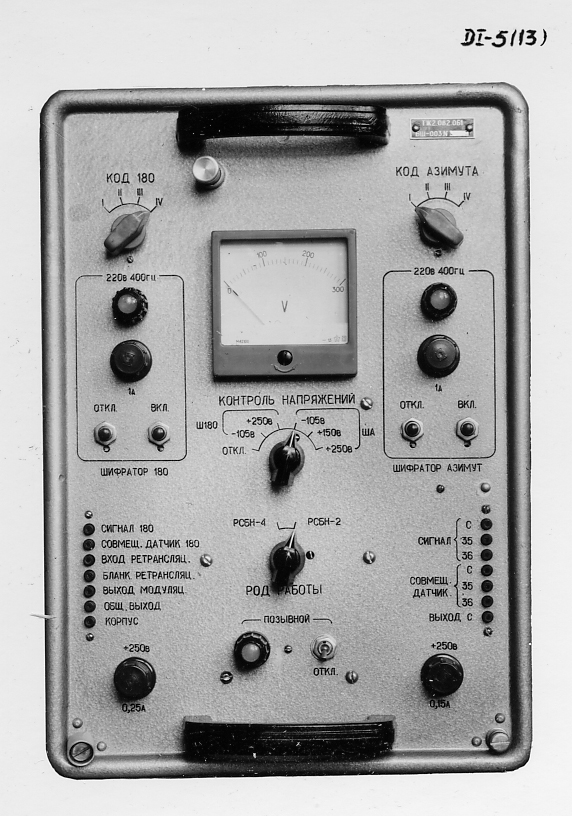

Рис. 9. Передняя панель блока БШ-003

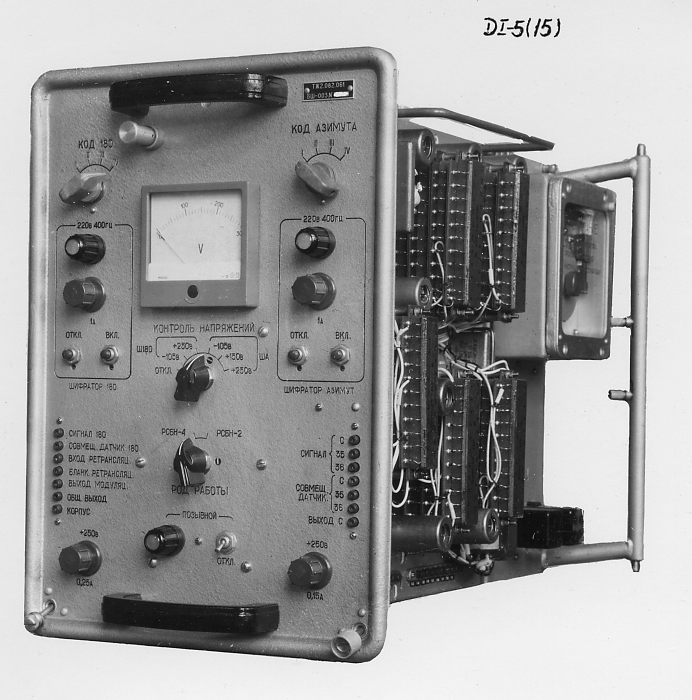

Рис. 10. Блок БШ-003, вид слева

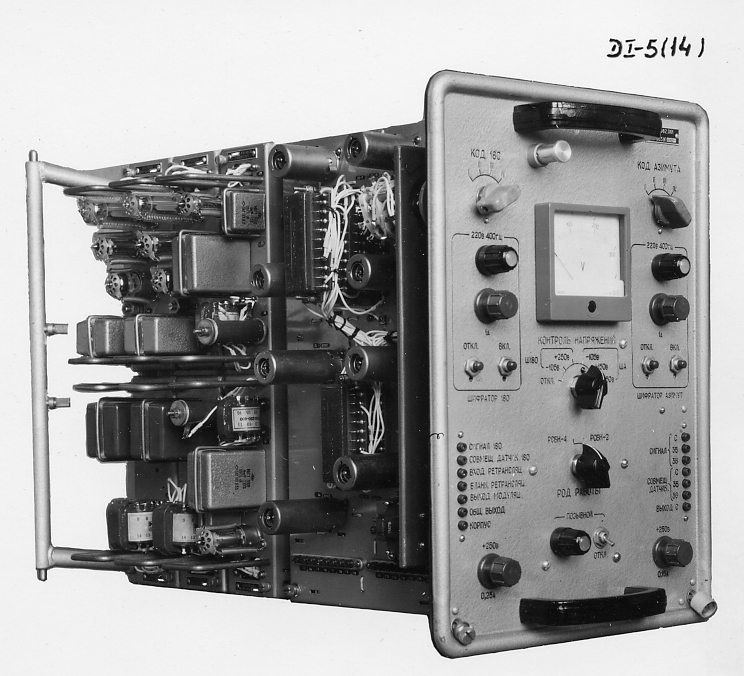

Рис. 11. Блок БШ-003, вид справа
