6. Импульсно-навигационная аппаратура азимутального канала
Импульсно-навигационная аппаратура (ИНА) азимутального канала предназначена для формирования и кодирования сигналов, поступающих с электромагнитных датчиков колонны привода азимутальной антенны, и распределения этих сигналов по соответствующим каналам.
Аппаратура ИНА имеет 100 процентов резерва.
В состав ИНА входят два блока шифратора азимутального канала БШ-003.
Блок азимутального канала БШ-003 состоит из двух линеек: субпанели шифратора азимута и субпанели шифратора сигналов РЕТРАНСЛЯЦИЯ, «180» и манипулятора. Работу субпанели шифратора сигналов РЕТРАНСЛЯЦИЯ, «180» и манипулятора рассмотрим при изложении функционирования индикаторного канала. Для работы с каналом азимута используется субпанель шифратора азимута.
Субпанель шифратора азимута блока шифратора азимутального канала БШ-003 обеспечивает формирование и кодирование сигналов СЕВЕР, опорных сигналов «35» и «36», поступающих с электромагнитных датчиков колонны привода азимутальной антенны, и распределение их по соответствующим каналам.
На блок азимутального канала подаются: двухполярные импульсы ОПОРНЫЕ 35, ОПОРНЫЕ 36, СЕВЕР с электромагнитных датчиков азимутальной антенны.
Эти сигналы поступают в субпанель шифратора азимута, где усиливаются и формируются. Во время прихода «северного» импульса открывается путь импульсу «36», идущему на индикатор кругового обзора БИ-007 в качестве «северного» импульса и одновременно попадающему на отвод линии кодирования, соответствующей первому импульсу кода «35» (рис. 3).
Одновременно «северный» сигнал запирает канал «35». Это необходимо для получения на выходе азимутального канала трехимпульсной кодовой посылки в момент «северного совпадения», то есть в тот момент, когда сигналы с электромагнитных датчиков 35, 36, СЕВЕР расположены на минимальном расстоянии друг от друга. В этой трехимпульсной посылке первый и третий импульсы составляют код 35, второй и третий – код 36; «северный» сигнал, поступающий на ИКО, совпадает по времени с первым импульсом кодовой посылки СЕВЕР.
Таким образом, с выхода блока БШ-003 снимаются следующие сигналы:
а) кодированные двухимпульсные посылки сигналов ОПОРНЫЕ 35 и ОПОРНЫЕ 36 с частотой 58,3 Гц и 60 Гц, соответственно, на четырех кодах для модуляции азимутального импульсного передатчика и на формирователь бланкирующих импульсов, запирающих входы дальномерного канала на время излучения опорных сигналов;
б) трехимпульсные кодированные посылки сигнала СЕВЕРНОЕ СОВПАДЕНИЕ с амплитудой импульсов не менее 85 В и длительностью 6+0,5 мкс, следующие с частотой 1,66 Гц в модулятор азимутального импульсного передатчика;
в) одиночные прямоугольные импульсные сигналы СЕВЕР положительной полярности, амплитудой не менее 100 В и длительностью 6+0,2 мкс на блок индикатора (БИ-007) для синхронизации начала радиальной развертки;
г) на блок индикатора (БШ-002) поступают сигналы ЗАПУСК БЛОКА (все сигналы, идущие на модулятор азимутального передатчика), амплитудой не менее 60 В и длительностью 6+0,5 мкс;
Кодовые интервалы посылок ОПОРНЫЕ 35, ОПОРНЫЕ 36, СЕВЕРНОЕ СОВПАДЕНИЕ указаны в табл.1.
Таблица 1
Коды опорных сигналов
Номер кода |
Кодовые интервалы в мкс |
||
«35» |
«36» |
СЕВЕРНОЕ СОВПАДЕНИЕ |
|
I |
0-58 |
0-18 |
0-40-58 |
II |
0-68 |
0-28 |
0-40-68 |
III |
0-78 |
0-38 |
0-40-78 |
IV |
0-88 |
0-48 |
0-40-88 |
Схему субпанели можно разделить на следующие каналы:
а) канал формирования и кодирования ОПОРНЫХ 36;
б) канал формирования и кодирования ОПОРНЫХ 35;
в) канал формирования и кодирования сигнала СЕВЕР;
г) канал формирования и кодирования сигналов ОПОРНЫЕ 35, ОПОРНЫЕ 36, СЕВЕР.

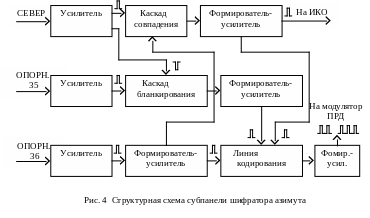

Принцип работы субпанели шифратора азимута заключается в следующем (рис. 4): импульсы СЕВЕР, ОПОРНЫЕ 35, ОПОРНЫЕ 36 с электромагнитных датчиков азимутальной антенны с частотами 1,66 Гц, 58,3 Гц, 60 Гц, соответственно, поступают на каскады усиления.
Усиленные ОПОРНЫЕ 36 изменяют полярность и через формирователь-усилитель поступают в линию кодирования.
Усиленный сигнал ОПОРНЫЙ 35 поступает на каскад бланкирования, который является пусковым для формирователя-усилителя, и далее – в линию кодирования.
Сигнал СЕВЕР должен появиться в момент временного совпадения сигналов ОПОРНЫЕ 35, ОПОРНЫЕ 36.
Так как эти сигналы снимаются с электромагнитных датчиков, которые невозможно установить точно друг под другом, поэтому кодированный сигнал СЕВЕР получается из сигнала ОПОРНЫЙ 36, в этот момент канал ОПОРНЫЙ 35 закрывается.
После усиления сигнал СЕВЕР отрицательной полярности бланкирует канал «35», а также поступает на каскад совпадения. При совпадении импульса СЕВЕР и сформированного ОПОРНОГО 36 в каскаде совпадения вырабатывается импульс. Импульс с каскада совпадения запускает формирователь-усилитель, и сформированный сигнал поступает в линию кодирования, где совместно с кодовой посылкой ОПОРНЫЕ 36 формирует трехимпульсную посылку СЕВЕР.
Кодированные сигналы СЕВЕР, ОПОРНЫЕ 35 и ОПОРНЫЕ 36 с выхода линии кодирования поступают на формирователь-усилитель. Сформированные сигналы подаются на модулятор азимутального передатчика маяка и в блок дешифратора дальности (БШ-002) на запуск бланка внутренних помех.
