Конденсаторы с оксидным диэлектриком

В оксидных (электролитических) конденсаторах в качестве диэлектрика используется оксидный слой, образуемый электрохимическим путем на аноде. В зависимости от материала анода конденсаторы подразделяются на алюминиевые (К50-35), танталовые (К53-1) и ниобиевые. Второй обкладкой конденсатора (катодом) служит электролит или полупроводник (в оксидно-полупроводниковых конденсаторах).

Оксидные конденсаторы низковольтные (3…450 В) с относительно большими потерями, но в отличие от других типов конденсаторов, имеют очень большую емкость (1…10 000 мкФ) и более).

Они используются в фильтрах источников электропитания, цепях развязки, шунтирующих и переходных цепях полупроводниковых устройств на низких частотах.

Алюминиевые оксидно-электролитические конденсаторы являются одними из самых массовых. Они предназначены для работы в цепях постоянного и пульсирующего токов, а также в импульсных режимах.

Наиболее широкое распространение получили полярные алюминиевые конденсаторы К50-35.

П олярные оксидные конденсаторы требуют соблюдения полярности. Несоблюдение полярности приводит к выходу конденсатора из строя.

Неполярные конденсаторы с оксидным диэлектриком могут включаться в цепь постоянного и пульсирующего тока без учета полярности, а также допускать смену полярности в процессе эксплуатации.

Импульсные конденсаторы К50-17 используются в электрических цепях с относительно длительным зарядом и быстрым разрядом, например в устройствах фотовспышек. Такие конденсаторы должны быть энергоемкими, иметь малое полное сопротивление и большое рабочее напряжение.

Пусковые конденсаторы К50-19 используются в цепях запуска двигателей. В связи с тем, что пусковые конденсаторы включаются в сеть переменного тока, они должны быть неполярными и иметь сравнительно большое для оксидных конденсаторов рабочее напряжение переменного тока, несколько превышающее напряжение промышленной сети. На практике используются пусковые конденсаторы емкостью порядка десятков и сотен микрофарад, созданные на основе алюминиевых оксидных пленок с жидким электролитом.

Внешний вид некоторых оксидных конденсаторов показан на рис. 5.4.

а б в г

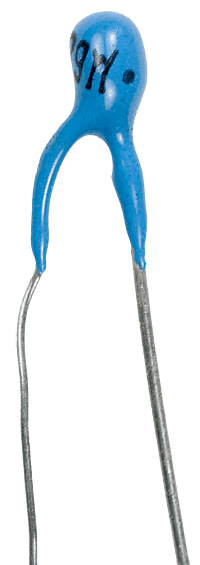

Рис. 5.4. – Оксидные конденсаторы: а- алюминиевый К50-35;

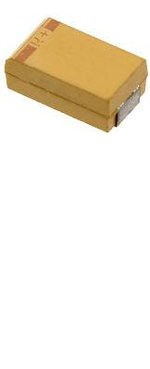

б- танталовый К53-1; в- К53-19; г танталовый для поверхностного монтажа

Маркировка конденсаторов

Номинал указывается на конденсаторе непосредственно, если это позволяют размеры конденсатора. Для маркировки малогабаритных конденсаторов используется цифровой или цветовой код, аналогичный коду, используемому для маркировки резисторов.

Первые две цифры указывают на значение емкости в пикофарадах (пф), третья — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть "9". При емкостях меньше 1.0 пф первая цифра "0". Буква R используется в качестве десятичной запятой. Например, код 010 соответствует 1.0 пф, код 0R5 — 0.5 пФ.

Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах (pF).

Керамические конденсаторы SMD ввиду их малых габаритов иногда маркируются кодом, состоящим из одного или двух символов (табл. 5.1) и цифры. Первый символ, если он есть - код изготовителя (напр. K для Kemet, и т.д.), второй символ - мантисса и цифра показатель степени (множитель) емкости в pF. Например S3 - 4.7 нФ (4.7 x 10³ Пф) конденсатор от неизвестного изготовителя, в то время как KA2 - 100 пФ (1.0 x 10² Пф) конденсатор от фирмы Kemet.

Таблица 5.1

Буква	Мантисса	Буква	Мантисса	Буква	Мантисса	Буква	Мантисса
A	1.0	J	2.2	S	4.7	a	2.5
B	1.1	K	2.4	T	5.1	B	3.5
C	1.2	L	2.7	U	5.6	d	4.0
D	1.3	M	3.0	V	6.2	e	4.5
E	1.5	N	3.3	W	6.8	f	5.0
F	1.6	P	3.6	X	7.5	m	6.0
G	1.8	Q	3.9	Y	8.2	n	7.0
H	2.0	R	4.3	Z	9.1	t	8.0

Кодовая маркировка конденсаторов
