Условные обозначения постоянных и переменных резисторов

В соответствии с ОСТ 11.074.009—78 сокращенное условное обозначение резисторов состоит из следующих элементов:

• первый элемент — буква или сочетание букв, обозначающее подкласс резисторов (Р —резисторы постоянные; РП — резисторы переменные; HP — наборы резисторов);

• второй элемент — цифра, обозначающая группу резисторов по материалу резистивного элемента (1 — непроволочные; 2 — проволочные и металлофольговые);

• третий элемент — регистрационный номер конкретного типа резистора.

Между вторым и третьим элементами ставится дефис.

До введения указанного выше стандарта были приняты обозначения: С — резисторы постоянные, СП — резисторы переменные. Число, стоящее после букв, обозначало разновидность резистора в зависимости от материала токопроводящего элемента: 1 — непроволочные тонкослойные углеродистые и бороуглеродистые; 2 — непроволочные тонкослойные металлодиэлектрические и металлоокисные; 3 — непроволочные композиционные пленочные; 4 — непроволочные композиционные объемные; 5 — проволочные; 6 — непроволочные тонкослойные металлизированные. Например, С2-33 обозначает резисторы постоянные непроволочные тонкослойные металлодиэлектрические, регистрационный номер 33; СПЗ-30 — резисторы переменные непроволочные композиционные пленочные, регистрационный номер 30.

Полное условное обозначение в соответствий с ОСТ 11.074.009—78 состоит из сокращенного обозначения, варианта конструктивного исполнения (при необходимости), значений основных параметров и характеристик резисторов, климатического исполнения и обозначения документа на поставку.

Параметры и характеристики, входящие в полное условное обозначение резистора, указываются в следующей последовательности.

Для постоянных резисторов:

1. номинальная мощность рассеяния;

2. номинальное сопротивление и буквенное обозначение единицы измерения (Ом, кОм, МОм, ГОм, ТОМ); допускаемое отклонение сопротивления в процентах (допуск);

3. группа по уровню шумов (для непроволочных резисторов);

4. группа по температурному коэффициенту сопротивления (ТКС)

Для переменных резисторов:

1) номинальная мощность рассеяния;

2) номинальное сопротивление и буквенное обозначение единицы измерения (Ом, кОм, Мом);

3) допускаемое отклонение сопротивления в процентах;

5. функциональная характеристика (для непроволочных резисторов).

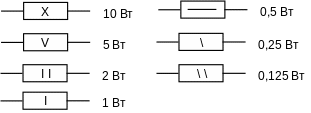

На рис. 4.5 приведены условные графические обозначения (УГО) на принципиальных схемах резисторов различной мощности.

Рис. 4.5. УГО резисторов различной мощности

Основные параметры постоянных и переменных резисторов

Основными параметрами, которые учитываются при выборе резисторов для конкретных применений, являются:

• номинальное сопротивление;

• номинальная мощность;

• температурная стабильность;

• допуски;

• форма и габаритные размеры корпуса.

В некоторых специальных случаях важное значение могут иметь шумы, максимальное рабочее напряжение и диапазон рабочих частот.

Номинальное сопротивление — электрическое сопротивление, которое обозначено на корпусе резистора и является исходным для отсчета его отклонений. Резисторы выпускаются с таким значением номинального сопротивления, чтобы вместе с его допуском оно было приблизительно равно значению сопротивления следующего номинала минус его допуск. Установлены следующие диапазоны номинальных сопротивлений: для постоянных — от долей ома до единиц тераом; для переменных проволочных — от 0,47 Ом до 1 МОм, для переменных непроволочных — от 1 Ом до 10 МОм. Иногда допускается отклонение от указанных пределов.

Номинальные сопротивления резисторов, выпускаемых отечественной промышленностью в соответствии с рекомендациями МЭК, стандартизованы. Согласно ГОСТ 2825—67 для постоянных резисторов установлено шесть рядов: Е6; Е12; Е24; Е48; Е96; Е192, а для переменных резисторов в соответствии с ГОСТ 10318—80 установлен ряд Е6. Кроме этого допускается использовать ряд E3.

Полное обозначение номинальных сопротивлений состоит из номинального сопротивления (цифра) и обозначения единицы измерения, например 330 Ом; 150 кОм; 2,2 МОм; 6,8 ГОм; 1 ТОм.

Переменные резисторы (кроме номинального сопротивления) характеризуются также значениями:

1. полного сопротивления (сопротивление между крайними выводами);

2. установленного сопротивления (сопротивление между одним из выводов резистивного элемента и выводом подвижного контакта);

3. минимального сопротивления (сопротивление между выводом подвижного контакта и любым выводом резистивного элемента при положении вала, обеспечивающем наименьшее сопротивление);

4. сопротивления дополнительного отвода (сопротивление между крайним выводом резистивного элемента и выводом дополнительного отвода);

5. переходного или контактного сопротивления (сопротивление между резистивным элементом и подвижным контактом);

6. сопротивления контактов выключателя (сопротивление контакт-деталей и переходного сопротивления контакта);

7. начального скачка (резкое изменение сопротивления при перемещении подвижной системы от упора или положения "включено" до начала плавного изменения сопротивления);

8. сопротивления изоляции (сопротивление между токоведущими частями и корпусом).

Цветовая и цифровая маркировка резисторов

Для маркировки цветным кодом номинальное сопротивление резисторов в омах выражается двумя или тремя цифрами (в случае трех цифр последняя цифра не равна нулю) и множителем 10ⁿ, где n — любое число от -2 до +9.

В соответствии с ГОСТ175-72 и требованиями Публикации 62 IEC (Международной Электротехнической Комиссии) цветовая маркировка наносится в виде 3, 4, 5 или 6 цветных колец. Маркировочные кольца должны быть сдвинуты к одному из выводов или ширина кольца первого знака должна быть в два раза больше других. Вместо цветовых колец могут встречаться цветовые точки или же непосредственное указание соответствующих цифр, но принцип маркировки тот же. Расшифровка цветового и цифрового кода осуществляется с помощью таблицы 4.1. На рис. 4.6, а- приведен пример определения сопротивления резистора по цветовому коду, а на рис. 4.6, б – по цифровому коду. Цифровая маркировка обычно применяется для указания номиналов SMD-резисторов.

Таблица 4.1

Полоса Число полос	Значащие цифры	Множитель	Погрешность, %	ТКС м. д./°С
3	1 и 2	3
4	1 и 2	3	4
5	1, 2, 3	4	5
6	1, 2, 3	4	5	6
Цвет
Черный	0	1
Коричневый	1	10	1	100
Красный	2	102	2	50
Оранжевый	3	103		15
Желтый	4	104		25
Зеленый	5	105	0,5
Голубой	6	106	0,25	10
Фиолетовый	7	107	0,1	5
Серый	8	108	0,05
Белый	9	109		1
Золотой		0,1	5
Серебряный		0,01	10

а б)

Рис. 4.5. Пример цветовой - а и цифровой б - маркировки резисторов

Кодовая маркировка резисторов

Кодовое обозначение номинальных сопротивлений состоит из трех или четырех знаков, включающих две цифры и букву или три цифры и букву. Буква кода обозначает множитель, составляющий сопротивление, и определяет положение запятой десятичного знака. Буквы R, К, М, G, Т обозначают соответственно множители 1, 10³, 10⁶, 10¹² для сопротивлений, выраженных в омах. В обозначении резисторов буква указывается вместо десятичной запятой, например:

33R = 33 Ом; k33 = 0,33 кОм = 330 Ом; 1k5=1,5 кОм;

47k = 47 кОм; M22 = 0,22 МОм = 220 кОм; 5М6=5,6 МОм.
