4. Колонны и отдельные опоры

Отдельные опоры в зданиях с несущими камен­ными стенами являются элементами внутреннего каркаса и при небольшой высоте здания реша­ются обычно в виде кирпичных столбов. Столбы выкладывают из отборного полнотелого кирпича на растворе высоких марок с перевязкой швов, как правило, по четырехрядной системе. Размеры столба в поперечном сече­нии устанавливают по расчету, с округлением до целого числа полукирпичей. Наименьшие практически допустимые размеры сечения - 1 ½ х 2 кирпича и лишь, как исключение, в одноэтажных зданиях 1 ½ х 1 ½ кирпича.

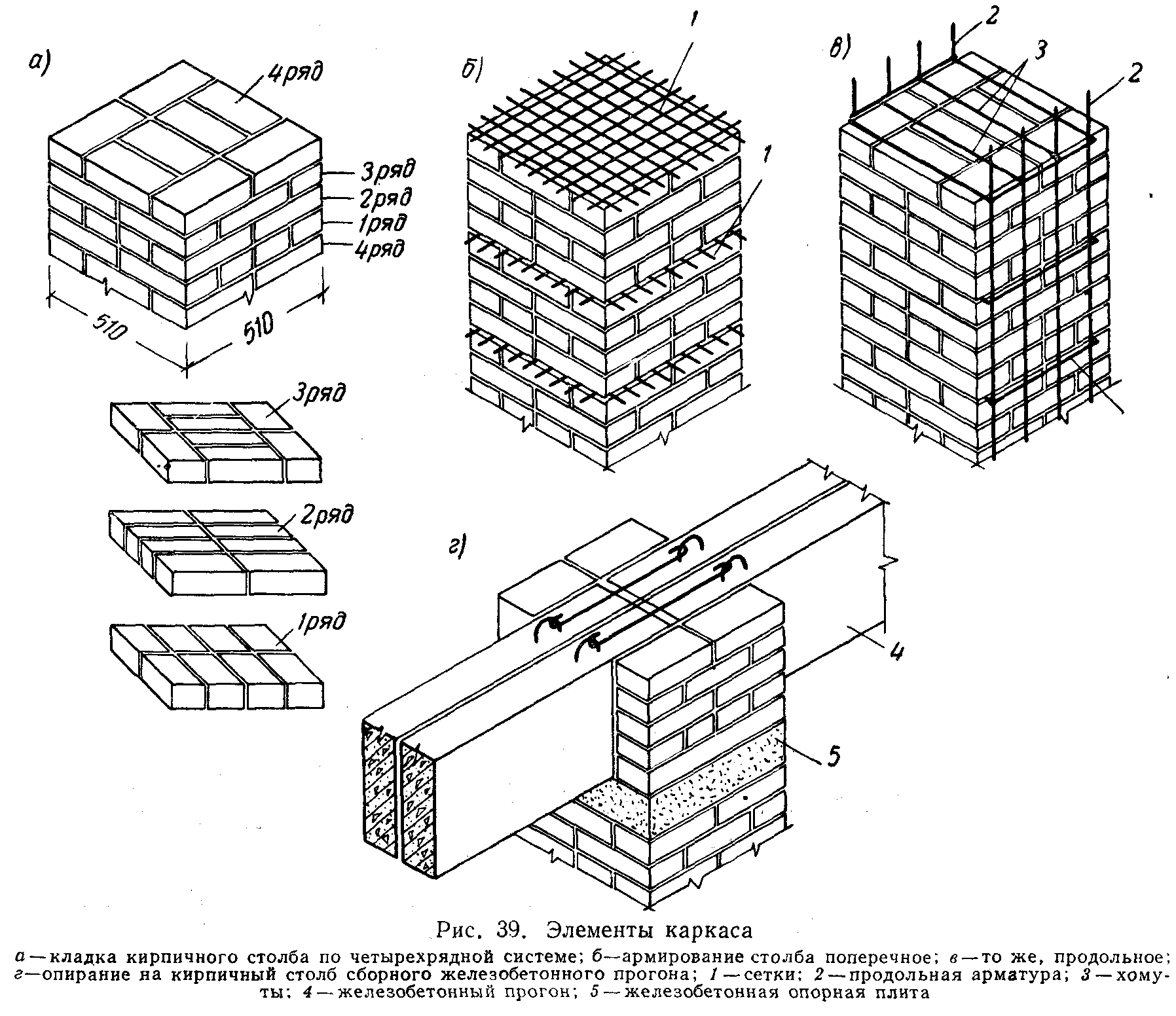

К недостаткам кирпичных столбов относятся значительная площадь, занимаемая ими в плане, и сравнительно малая несущая способность. Для ее увеличения повышают марки кирпича и раствора и применяют поперечное или продоль­ное армирование. При поперечном армировании (рис. 39, б) в швы кладки через каждые несколько рядов по ее высоте кладут сетки из проволоки диаметром 3-5 мм с ячейками от 30 х 30 до 120 х 120 мм. Роль сеток — воспринимать поперечные растягивающие усилия, возникающие в столбе при его сжатии. Высокие и внецентренно нагруженные столбы усиливают продольной арматурой из вертикальных стержней, связанных между собой хомутами (рис. 39, в). Снаружи стержни покрывают цементным раствором. Прогоны, как правило, выполняют из сбор­ного железобетона. Они несут большие нагрузки, ввиду чего под их концы на кладку столбов и стен для увеличения площади опоры нужно укла­дывать железобетонные подушки (рис. 39, г).

В многоэтажных зданиях при значительных нагрузках применяют сборные железобетонные колонны прямоугольного или круглого сечения. Сопряжение колонн с прогонами осу­ществляется в процессе монтажа сваркой сталь­ных закладных деталей.

В зданиях каркасного типа все элементы кар­каса, как правило, выполняются из сборного железобетона.

­ Внутренними опорами для конструкций перекрытий или покрытий зданий со сте­нами из мелкоразмерных элементов служат отдельные столбы (выложенные; из кирпича или камня), железобетонные, ме­таллические и асбестоцементные стойки. Сечение таких вертикальных опор из кир­пича принимают в зависимости от вели­чины передаваемой нагрузки, расстояний между опорами, этажности здания, его назначения и общего конструктивного ре­шения.

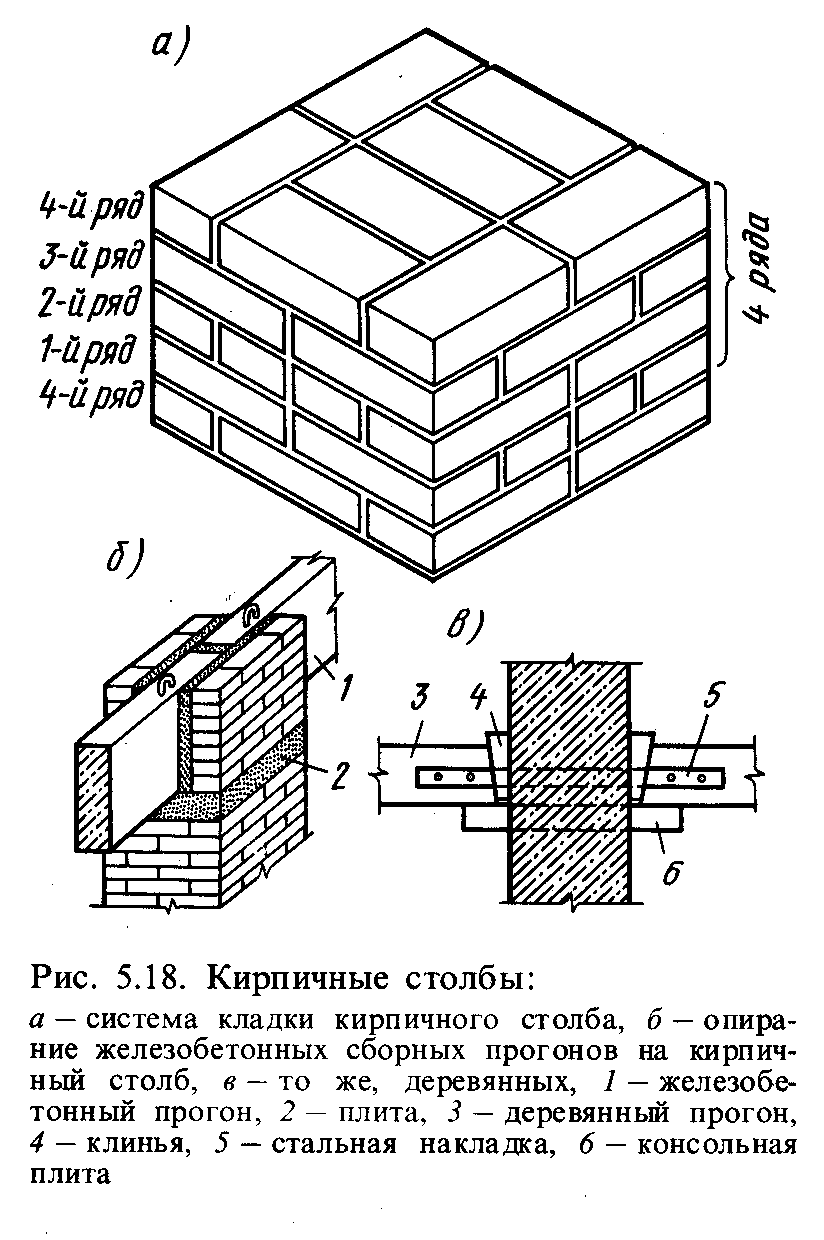

Минимальное сечение несущего кир­пичного столба принимают 510 х 380 мм. Кладку столбов ведут из кирпича марки не ниже 100 на растворе марки более 50 с обязательной перевязкой швов в каж­дом ряду (рис. 5.18). Для увеличения их несущей способности кладку армируют сеткой диаметром 5...6 мм с размерами ячеек 100...150 мм через 2...4 ряда кладки. Нередко для повышения несущей способ­ности таких опор их заключают в каркас­ную обойму из гибкой арматуры или в сварной каркас из уголков и полос стали

5. Лестницы

Сообщения между этажами и эвакуация обеспечивается лестницами.

По назначению:

основные (с уклоном 1:2…1:1.75), вспомогательные (1:1.25), аварийные, пожарные.

По числу маршей: одно-, двух-, трехмаршевые.

Лестницы состоят из площадок и маршей.

Марш состоит из ступеней и опорных балок.

Косоур – опорная балка снизу ступеней.

Тетива – опорная балка сбоку ступеней.

Число ступеней в марше не более 16 и не менее 3.

Перила высотой 900 мм.

ГОСТ 9818—85 МАРШИ И ПЛОЩАДКИ ЛЕСТНИЦ ЖЕЛЕЗОБЕТОННЫЕ
