Тема 2.10 основные конструктивные схемы крупноблочных зданий. Типы блоков

Здания, стены которых возводятся из крупных камней (блоков) весом от 0,3 до 3 т и более, называют крупноблочными. Все другие кон­структивные части таких здании также выполня­ются из сборных крупноразмерных элементов к деталей. Монтаж крупноблочных зданий ве­дется при помощи строительных кранов.

Формы и размеры крупных блоков типизиро­ваны и приводятся в каталогах индустриальных строительных изделий. Толщина стеновых бло­ков равна толщине стены; длина и высота зависят от схемы членения наружных и внутренних стен на отдельные камни. Такое членение произво­дится при проектировании крупноблочных зда­ний и носит название «разрезка стен». Разрезка ведется в соответствии с номенклатурой типо­вых блоков и с соблюдением перевязки швов.

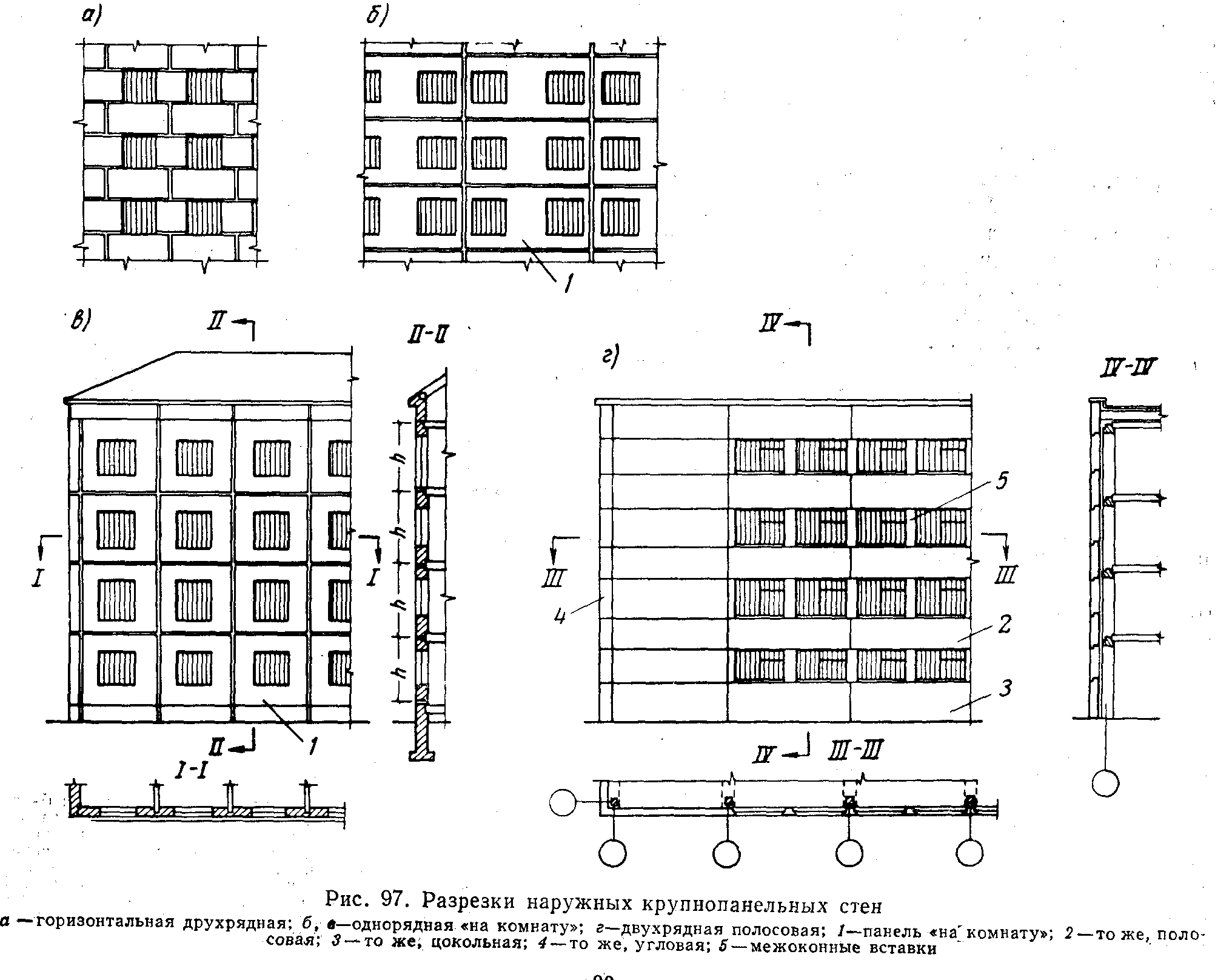

В начале развития крупноблочного строи­тельства применялась в основном четырехрядная система разрезки (четыре блока по высоте этажа), при которой вес блоков не превышал 1,5 т (рис. 90, а). В настоящее время основной систе­мой разрезки является двухрядная, рассчитанная на грузоподъемность крана до 3 от (рис. 90,б). Допускается также применять четырехрядную и трехрядную разрезки.

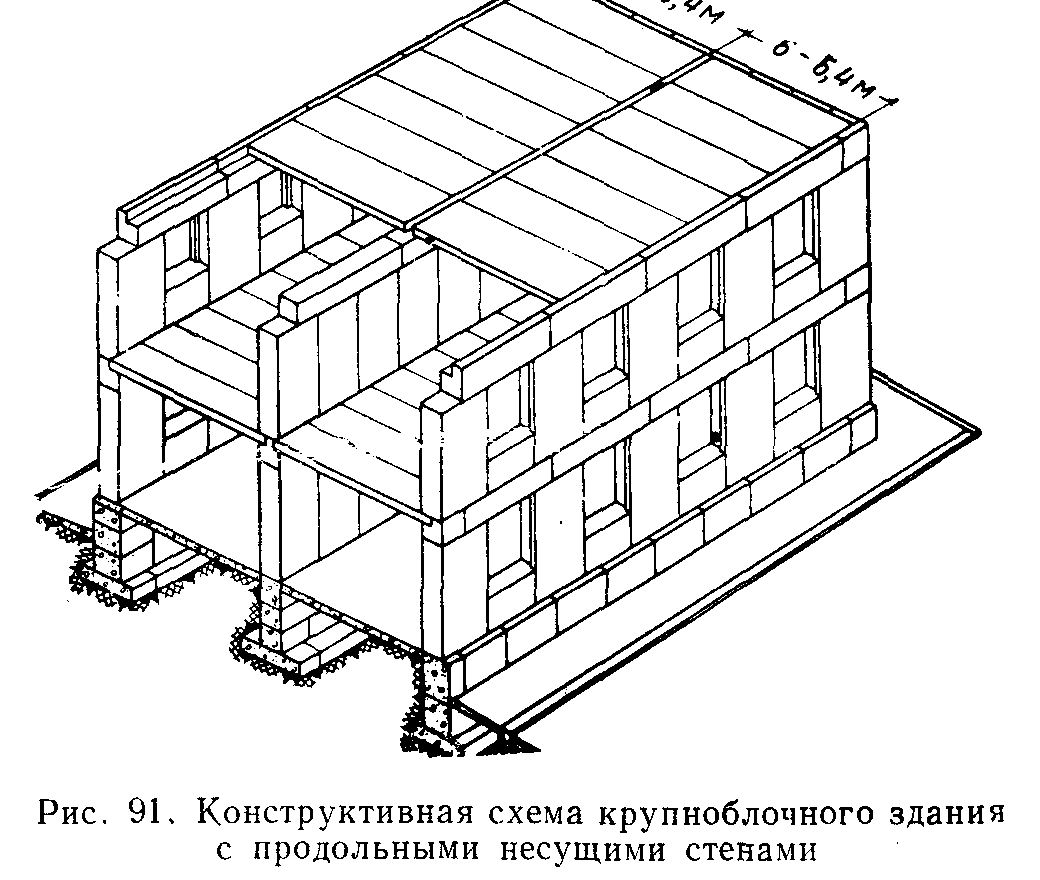

Наиболее целесообразной конструктивной схемой крупноблочных зданий является схема с несущими продольными стенами — двумя на­ружными и одной внутренней (рис. 91). При такой схеме ввиду однотипности панелей пере­крытий, опирающихся на продольные стены, и отсутствия колонн и прогонов число типоразме­ров сборных деталей здания получается минимальным.

Для наружных стен блоки обычно изготов­ляют из легких бетонов, используя в качестве заполнителей керамзит, шлаки, пемзу или дру­гие пористые материалы, а также из ячеистого и беспечаного крупнопористого бетона. Объемный вес легкобетонных блоков 1200—1800 кг/м³, а блоков из ячеистых бетонов 800— 1200 кг/м³. Для блоков внутренних стен используют также тяжелый бетон объемным весом 2000 кг/м³. Бетонные блоки наружных стен выпускаются заводами с наружной поверхностью, офактурен­ной декоративным бетоном или раствором, и с внутренней поверхностью, подготовленной под окраску или оклейку обоями. Блоки внутренних стен выпускаются с обеими сторонами, подготов­ленными под отделку.

В районах, богатых легкими природными кам­нями, изготовляются также крупные блоки, выпиленные из этих камней, например из извест­няка-ракушечника и туфа.

Для захвата при монтаже в бетонные блоки при изготовлении закладываются монтажные пет­ли. Блоки из природного камня монтируют при помощи клещевых захватов.

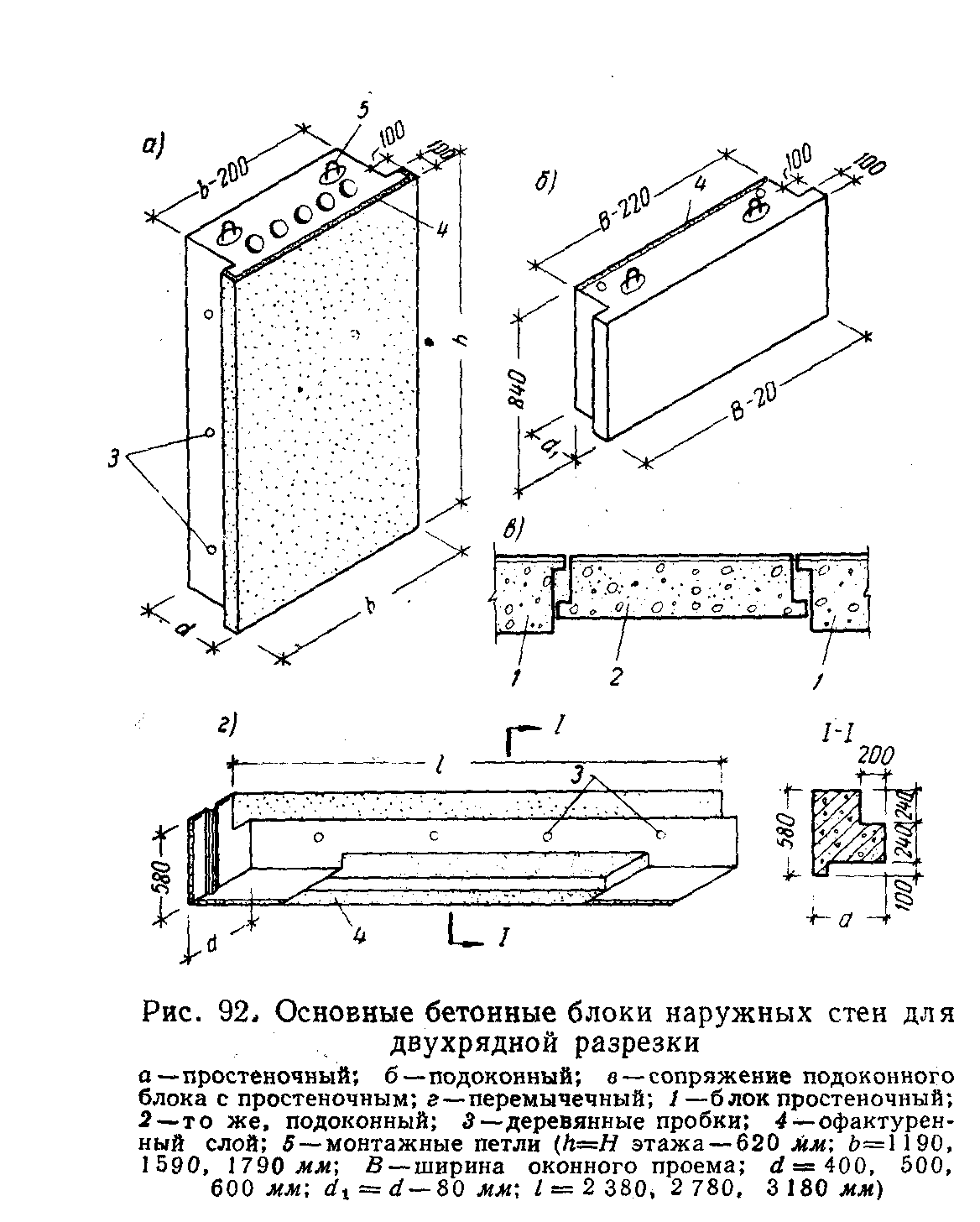

При двухрядной разрезке основными бло­ками наружных стен являются простеночные, подоконные и блоки-перемычки (рис. 91, 92). Для глухих участков стен используют те же простеночные блоки, называемые рядовыми, а также поясные, укладываемые на уровне пере­мычек.

Простеночные блоки делаются с четвертями. В их боковых гранях предусмотрены деревянные антисептированные пробки для крепления окон­ных и дверных

коробок. Пустоты в блоках остав­ляются для облегчения веса и экономии бетона.

Толщина простеночных блоков наружных стен установлена 400, 500 и 600 мм. Выбор необ­ходимой толщины зависит от климатических усло­вий района строительства и теплозащитных свойств материала.

Подоконный блок имеет толщину, меньшую толщины простеночного блока на 80 мм в целях образования ниши для установки приборов цен­трального отопления.

Блоки-перемычки предусмотрены с четвер­тями: сверху — для опирания панелей перекры­тий, снизу — для оконной коробки. В толще блока-перемычки располагается стальная арма­тура, либо несущий железобетонный элемент.

Поясные блоки предназначены для укладки в глухие стены на уровне блоков-перемычек. Они имеют ту же высоту, но изготовляются или вовсе без четвертей (для торцовых стен), или только с верхней четвертью для укладки панелей.

Все блоки перемычечного ряда содержат зак­ладные стальные детали для сварки между собой при монтаже (см. рис. 96).

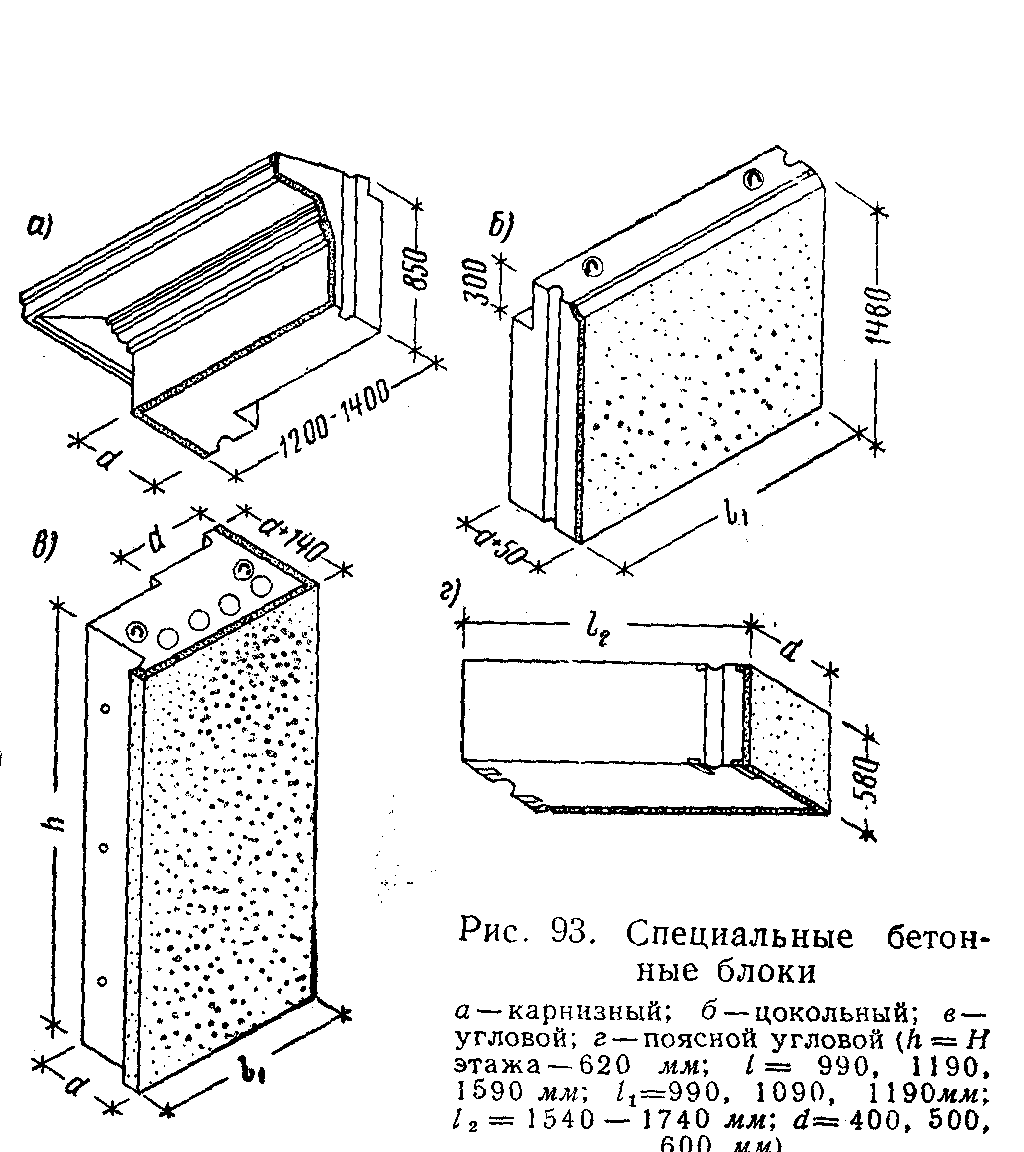

Помимо основных применяются также спе­циальные типы блоков — угловые, цокольные, карнизные и др. (рис. 93).

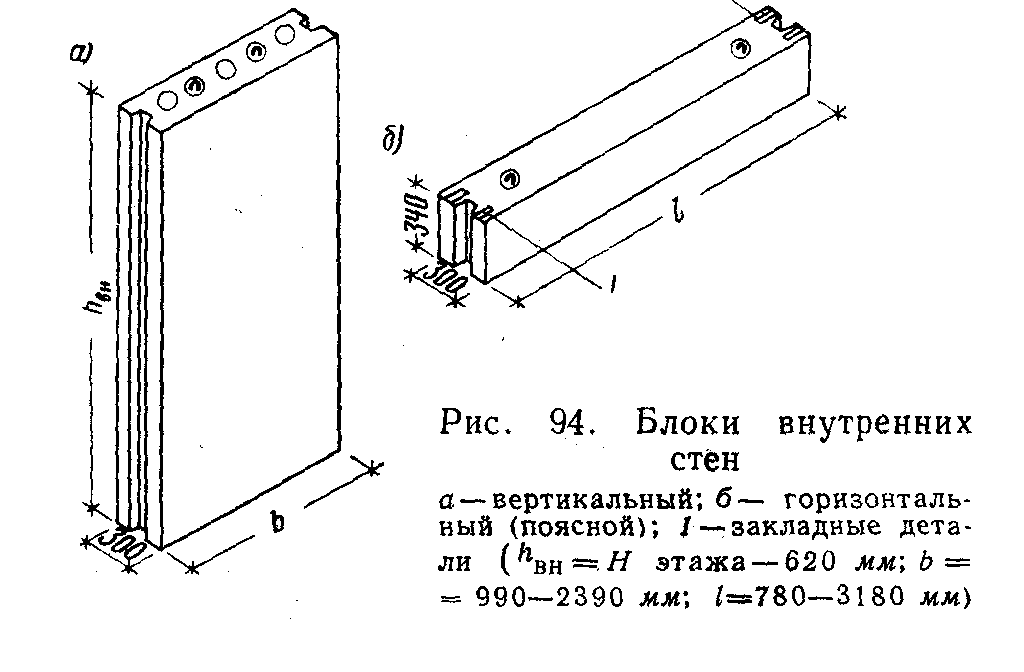

Основными блоками внутренних стен явля­ются вертикальные (простеночные) и горизонтальные (поясные), изготавляемые толщиной

300 мм (рис. 94, а, б). Горизонтальные (поясные) блоки имеют закладные детали для сварки при монтаже между собой и с блоками наружных стен.

Специальные вентиляционные и дымовентиляционные блоки с каналами, а также санитарно-технические (с нишей для размещения стояков) выполняются однорядными на всю высоту этажа (рис. 95, а, б) и наращиваются при монтаже при помощи сварки закладных деталей.

СОПРЯЖЕНИЯ ЭЛЕМЕНТОВ И ДЕТАЛИ КОНСТРУКЦИИ

Стеновые блоки устанавливаются по слою раствора толщиной 10—20 мм с применением временных подкладок. Между рядовыми блоками на глухих участках наружных стен при­меняют так называемые «открытые стыки» (рис. 96, а, б). В этом случае паз, образованный четвертями смежных блоков со стороны поме­щения, закладывается бетонными вкладышами, а образовавшийся колодец заливается легким бето­ном.

При стыковании поясных и перемычечных бло­ков (рис. 96, е), а также блоков внутренних стен имеющиеся на их боковых гранях пазы образуют вертикальные колодцы, которые заполняются легким бетоном или раствором. Такой стык назы­вают «закрытым». К закрытым принадлежит так­же стык между простеночным и подоконным блоками (рис. 96, г).

С фасадной стороны все швы проконопачи­ваются, после чего расшиваются раствором.

Рядовые блоки по длине стен скрепляют меж­ду собой анкерами из круглой стали диаметром 10 мм, привариваемыми к монтажным петлям блоков. Поясные и перемычечные легкобетон-ные блоки скрепляют между собой по всей длине наружных и внутренних стен парными наклад­ками, привариваемыми к закладным деталям блоков. Образуемые таким образом в каждом этаже замкнутые пояса, скрепляемые сваркой закладных деталей с панелями перекрытий, обеспечивают зданию пространственную жест­кость и устойчивость.

При кладке стен из блоков природного камня связь между наружными и внутренними стенами осуществляется закладкой в их горизонтальные швы арматурных сеток из круглой стали диа­метром 6 мм (рис. 96, д). Анкеровка панелей перекрытий со стенами производится закладкой в горизонтальные швы стен и зазоры между пане­лями перекрытий анкеров из круглой стали.

Цокольные блоки укладываются по слою гидроизоляции, располагаемому по верхней выровненной поверхности фундамента. Карнизные блоки устанавливаются по слою раствора на верхние стеновые блоки и крепятся анкерами к панелям перекрытий. При устройстве балконов в блоках наружных стен специальные гнезда.

Сравнение технико-экономических показате­лей указывает на ряд преимуществ крупноблоч­ных зданий перед кирпичными. Так, сроки строи­тельства сокращаются на 12—14%. затраты труда — на 17—24%, уменьшается вес здания и снижается его стоимость.

ВОПРОСЫ

1. Виды крупных блоков для наружных и внутренних стен при двухрядной разрезке.

2. Чем обеспечивается пространственная жесткость крупноблочного здания?

3. Как решается связь между стенами в углах и в местах примыкания внутренних стен к наруж­ным при бетонных и кирпичных блоках?

4. Назначение непрерывных поясов, образуе­мых перемычечных и поясными блоками и их конструктивное осуществление.

5. Типы вертикальных стыков между бло­ками в наружных и внутренних стенах.
