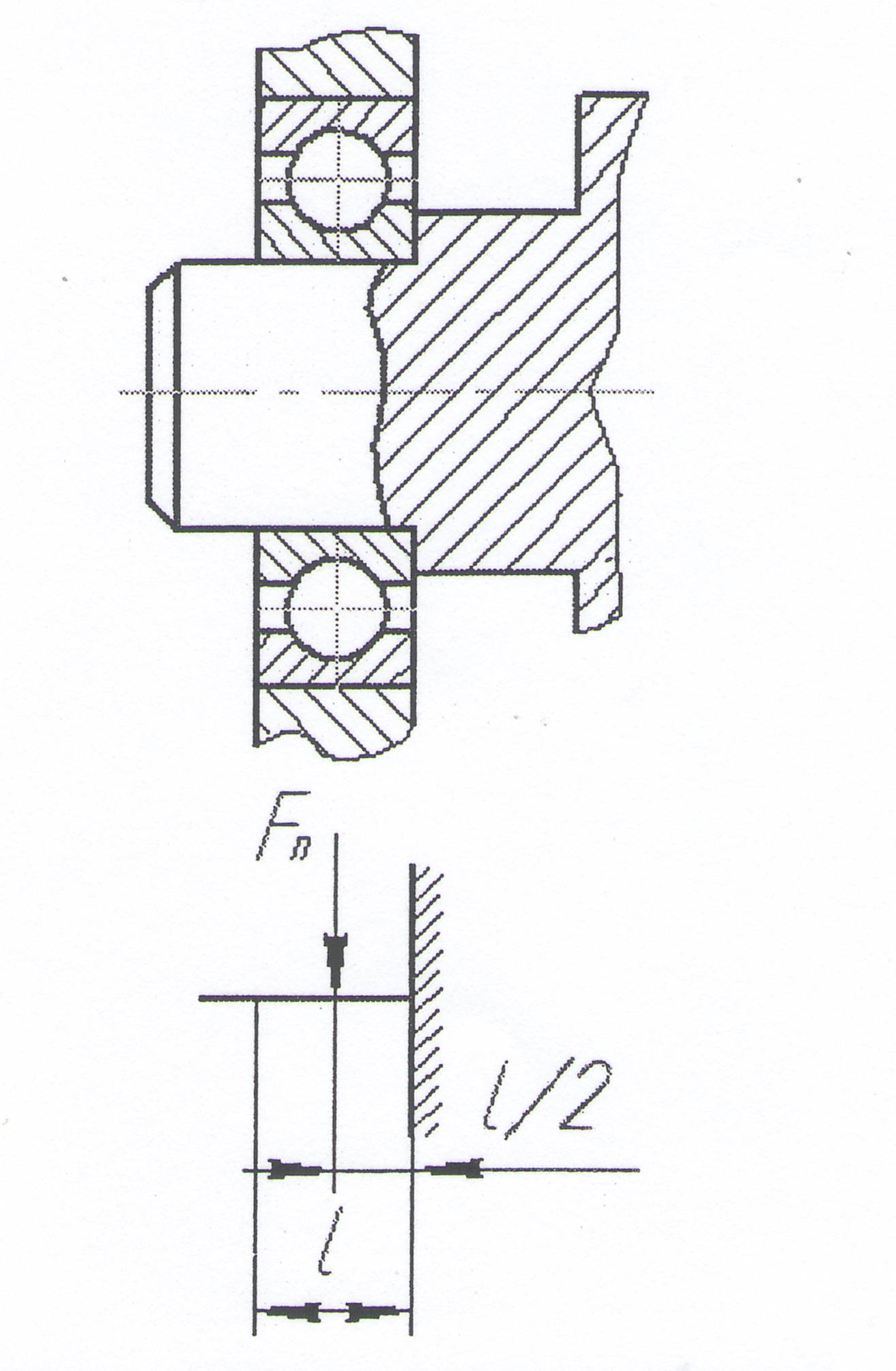

12.Расчет пальцев сателлита на прочность.
где
-площадь
сечения пальца;
Напряжение изгиба:
где
осевой
момент сопротивления поперечного
сечения пальца;
d –диаметр пальца;
Эквивалентное напряжение:
Материал- сталь 45

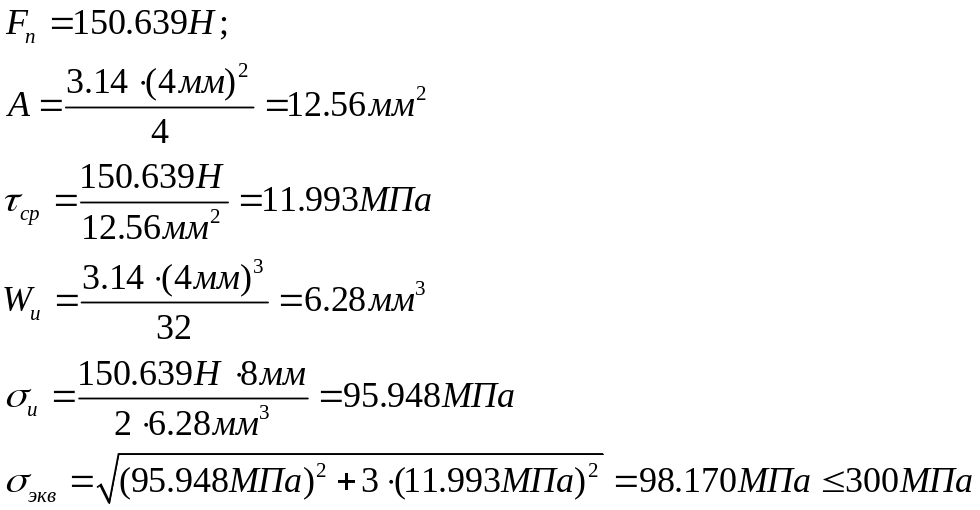

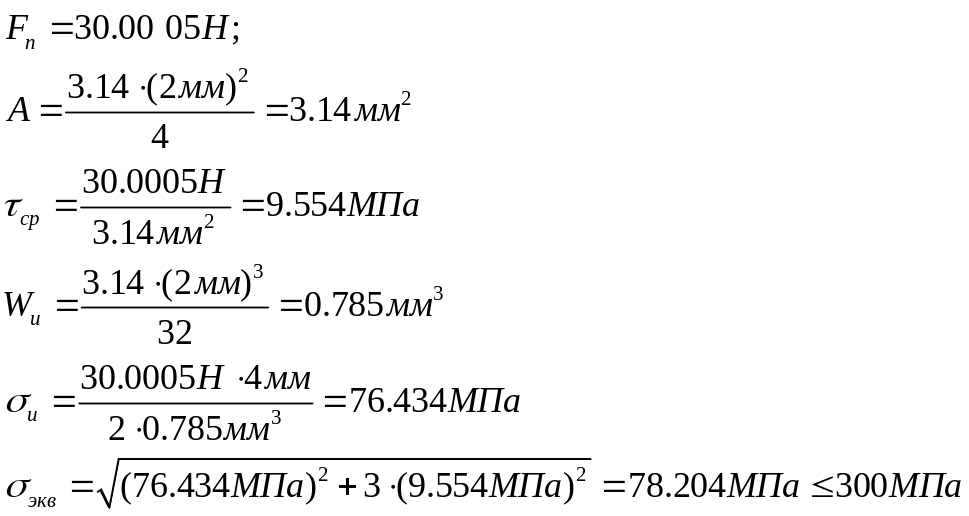

Расчет пальца 2-ой ступени:
Расчет пальца 3-ей ступени:
13.Расчет щеки водила на срез.
Д
опускаемое
напряжение при срезе:
Рабочее напряжение при срезе:
где
площадь
сечения щеки водила;
вращающий
момент на водиле;

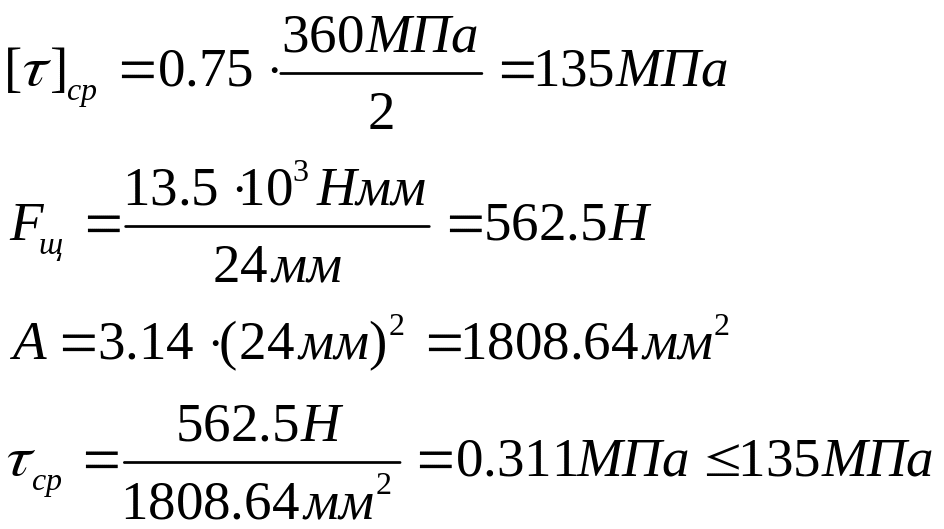

Расчет щеки водила 2-ой ступени:
Материал- сталь 45
Расчет щеки водила 3-ей ступени:

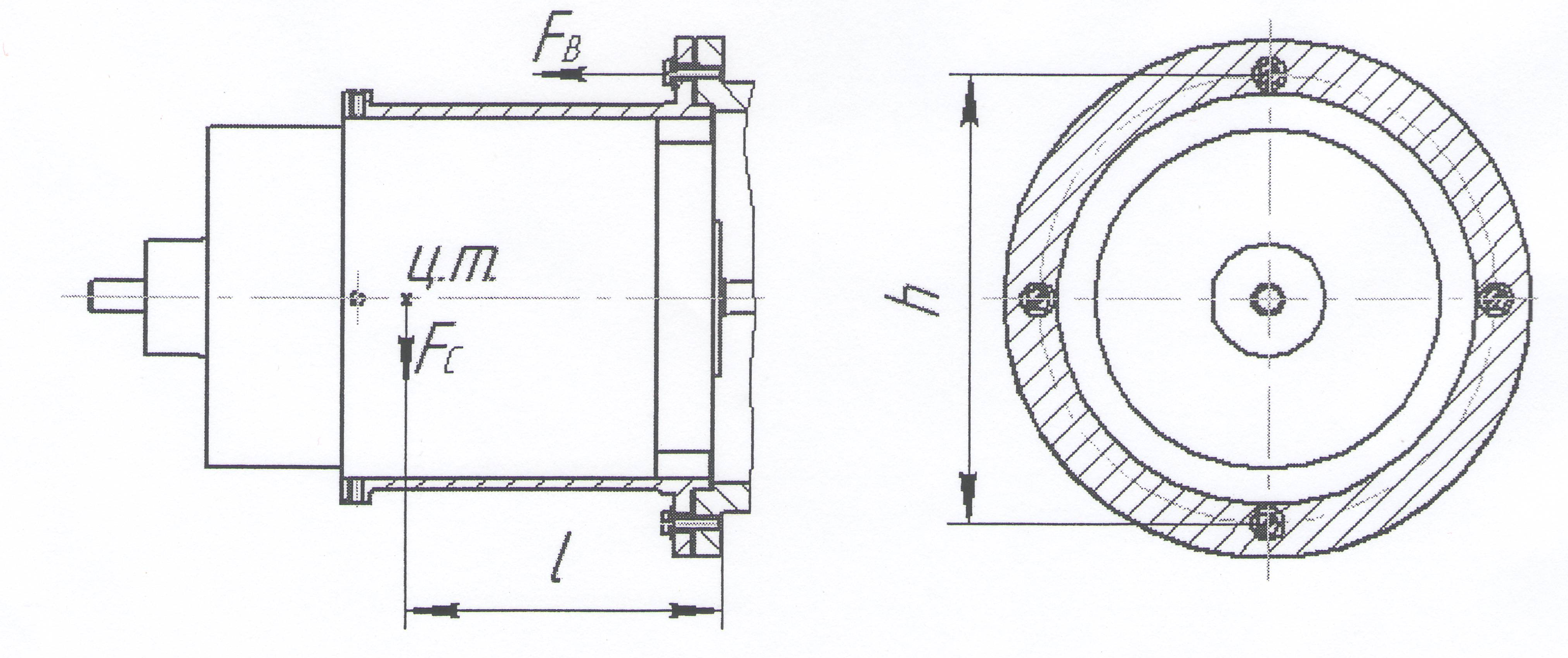

14.Расчет винтов крепления электродвигателя.
На электродвигатель действуют сила тяжести электродвигателя и инерционные нагрузки. Суммарная сила будет:
где
масса
электродвигателя;
ускорение
свободного падения;
вертикальная
нагрузка.
,
тогда
Под действием
сил
верхний
ряд винтов нагружен силой
на растяжение.
Уравнение равновесия:
где
число
винтов верхнего ряда;
плечо
силы;
сила
растяжения винта.
Напряжение растяжения винта:
где
внутренний
диаметр резьбы винтов;
допускаемое
напряжение;
Материал винтов -сталь 3 ГОСТ 1050-88.
