3.1.14 Свердління і розсвердлювання отворів

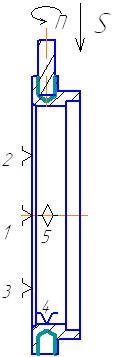

Рисунок 5 – схема свердління
Таблиця 67 - Подача в мм/об при свердлінні і розсвердлюванні
отворів спіральними свердлами
Діаметр свердла, мм |
Діаметр попереднього свердління в мм |
Оброблюваний матеріал |
|||
Сталь в кгс/мм2 |
Чавун, НВ |
||||
60 |
90 |
До 200 |
Свыше200 |
||
При свердлінні |
|||||
6 |
- |
0,15 |
0,51 |
0,27 |
0,22 |
8 |
- |
0,18 |
0,14 |
0,35 |
0,22 |
10-12 |
- |
0,22 |
0,16 |
0,4 |
0,3 |
14 |
- |
0,22 |
0,16 |
0,4 |
0,24 |
16 |
- |
0,19 |
0,14 |
0,35 |
0,21 |
20 |
- |
0,14 |
0,1 |
0,25 |
0,15 |
24 |
- |
0,11 |
0,08 |
0,21 |
0,12 |
28 |
- |
0,09 |
0,07 |
0,17 |
0,1 |
При розсвердлюванні |
|||||
25 |
15 |
0,4 |
0,3 |
0,7 |
0,6 |
30 |
15 |
0,45 |
0,4 |
0,9 |
0,7 |
|
20 |
0,45 |
0,4 |
0,9 |
0,8 |
40 |
15 |
0,3 |
0,2 |
1 |
0,8 |
|
20 |
0,4 |
0,3 |
1 |
0,8 |
50 |
20 |
0,2 |
0,15 |
0,65 |
0,4 |
|
30 |
0,4 |
0,2 |
1 |
0,6 |
Таблиця 68 - Швидкість різання, м/хв при свердлінні і розсвердлюванні вуглецевої конструкційної сталі в= 60-70 кгс/мм2, свердла із сталі Р9 без охолоджування
Діаметр свердла, у мм |
Діаметр попереднього свердлінняв мм |
Подача S в мм/об |
||||||||
0,08 |
0,1 |
0,12 |
0,15 |
0,2 |
0,3 |
0,4 |
0,6 |
0,8 |
||
При свердлінні |
||||||||||
5 |
- |
36 |
31 |
28 |
23 |
19 |
- |
- |
- |
- |
8 |
- |
39 |
33 |
29 |
25 |
21 |
17 |
- |
- |
- |
10 |
- |
42 |
36 |
32 |
27 |
22 |
18 |
- |
- |
- |
12 |
- |
- |
39 |
34 |
29 |
24 |
20 |
- |
- |
- |
16-20 |
- |
- |
- |
37 |
32 |
26 |
21 |
- |
- |
- |
21-30 |
- |
- |
- |
40 |
34 |
28 |
23 |
- |
- |
- |
При розсвердлюванні |
||||||||||
25 |
15 |
- |
- |
- |
- |
36 |
29 |
26 |
21 |
18 |
30 |
15 |
- |
- |
- |
- |
35 |
28 |
25 |
20 |
17 |
|
20 |
- |
- |
- |
- |
38 |
31 |
27 |
22 |
19 |
40 |
15 |
- |
- |
- |
- |
30 |
25 |
22 |
18 |
15 |
|
20 |
- |
- |
- |
- |
32 |
26 |
25 |
19 |
16 |
50 |
20 |
- |
- |
- |
- |
29 |
23 |
21 |
17 |
16 |
|
30 |
- |
- |
- |
- |
32 |
26 |
23 |
18 |
16 |
